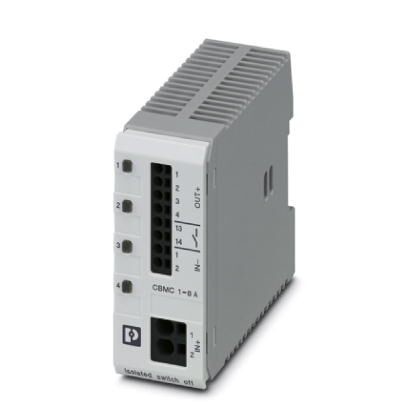

Электронный защитный выключатель CBMC EG4 24DC/1-8A NO

Описание

Характеристики

Многоканальный электронный автоматический выключатель с гальванической развязкой для защиты четырех потребителей сети 24 В DC при перегрузке и коротком замыкании. С электронной блокировкой настроенных номинальных токов. Для установки на несущих DIN-рейках.

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Электрические данные
5. Контакт дистанционной индикации
6. Сигнализация
7. Параметры подключения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
1. Размеры
Высота 90 мм
Ширина 36 мм
Глубина 98 мм (вкл. монтажная рейка 7, 5 мм)
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Определение влажности 96 ч, 95 % ОВ, 40 °C
Высота ≤ 3000 м до 52 °C (amsl (выше уровня моря))
≤ 4000 м до 46 °C (amsl (выше уровня моря))
Степень защиты IP20
3. Общие сведения
Класс воспламеняемости согласно UL 94 V-0
Тип монтажа Монтажная рейка35 мм
Цвет светло-серый RAL 7035
Полюсов 1
Степень защиты III
Конструкция Модуль для установки на монтажную рейку, неразъемный
4. Электрические данные
Тип предохранителей электрон.
Расчетное импульсное напряжение 0, 5 кВ
Рабочее напряжение 18 В DC ... 30 В DC
Номинальное напряжение 24 В DC
Номинальный ток IN макс. 32 A DC (IN+)
макс. 40 A DC (на полюс клеммы при шунтировании других устройств при помощи IN+)
1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 A DC (настройка для каждого выходного канала)
Допуск измерения I ± 15 %
Устойчивость к обратной связи макс. 35 В DC
Отказоустойчивый элемент 15 A DC (на выходной канал)
КПД >99 %
Ток покоя I0 тип. 80 мА
Рассеиваемая мощность тип. 2 Вт (на холостом ходу)
Время инициализации модуля 1, 6 c
Время ожидания после отключения канала 5 c (при перегрузке / короткое замыкание)
Ухудшение показателей от температуры 25 A DC (при 60 °C)
28 A DC (при 56 °C)
32 A DC (при 52 °C)
Тип срабатывания EG (с электронной гальванической развязкой)
Требуемые номиналы предохранителей не требуется, встроенный элемент Fail-Safe, питание от стандартного импульсного источника питания
30 A (gG, питание от линейного блока питания, Icn ≥ 200 А)
Электрическая прочность макс. 35 В DC (Цепь нагрузки)
Время на отключение в цепи нагрузки ≤ 10 мс (при коротком замыкании >2, 0 x IN)
1 c (1, 2 ... 2, 0 x IN)
Отключение при пониженном напряжении в цепи нагрузки ≤ 17, 8 В DC (активный)
≥ 18, 8 В DC (неактивный)
Отключение при перегрузке в цепи нагрузки ≥ 30, 5 В DC (активный)
≤ 29, 5 В DC (неактивный)
Макс. емкостная нагрузка в цепи нагрузки 45000 мкФ (В зависимости от настроек тока и доступного тока короткого замыкания)
5. Контакт дистанционной индикации
Наименование, подключение Цепь удаленного оповещения
Функция переключения Замыкатель
Длина снятия изоляции 10 мм
Сечение жесткого провода 0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG 24 ... 12
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 0, 25 мм² ... 1, 5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 0, 25 мм² ... 2, 5 мм²
Рабочее напряжение DC 0 В DC ... 30 В DC
Рабочий ток DC (постоянный) 100 мА DC
6. Сигнализация
Светодиод канала выключен выкл. (Канал отключен)
Светодиод канала зеленый горит (Канал включен)
Светодиод канала желтый горит (Канал включен, нагрузка канала > 80 %)
мигает (Включение режима программирования)
Светодиод канала красный горит (Канал выключен, ошибка реле, активирована защита от пониженного или повышенного напряжения)
Горит временно (Канал выключен, фаза охлаждения 5 с, сработала защита от перегрузки или короткого замыкания)
мигает (Канал выключен, готовность к включению, сработала защита от перегрузки или короткого замыкания)
мигает двукратно (Канал выключен, превышение общей границы по току устройства 32 A)
7. Параметры подключения
Наименование, подключение Главная цепь тока IN+
Тип подключения Зажимы Push-in
Длина снятия изоляции 15 мм
Сечение жесткого провода 0, 2 мм² ... 10 мм²
Сечение проводника AWG 24 ... 8
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 0, 25 мм² ... 4 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 0, 25 мм² ... 6 мм²
Наименование, подключение Главная цепь тока IN-
Тип подключения Зажимы Push-in
Длина снятия изоляции 10 мм
Сечение жесткого провода 0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG 24 ... 12
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 0, 25 мм² ... 1, 5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 0, 25 мм² ... 2, 5 мм²
Наименование, подключение Главная цепь тока OUT
Тип подключения Зажимы Push-in
Длина снятия изоляции 10 мм
Сечение жесткого провода 0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG 24 ... 12
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 0, 25 мм² ... 1, 5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 0, 25 мм² ... 2, 5 мм²
8. Стандарты и предписания
Стандарты/нормативные документы EN 61000-6-2 EMC – Immunity for industrial areas
EN 61000-6-3 EMC – Emission for residential, business and commercial properties and small operations
EN 60068-2-78 Environmental influences – Vibrations (sinusoidal)
EN 50178 Equipping power installations with electronic equipment
9. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
10. eCl@ss
ECl@ss 10.0.1 27140401
ECl@ss 8.0 27141116
ECl@ss 9.0 27141116
11. ETIM
ETIM 5.0 EC000899
ETIM 6.0 EC000899
ETIM 7.0 EC000899
