Электронный защитный выключатель EC-E1 0,5A купить в интернет-магазине

Электронный защитный выключатель EC-E1 0,5A

Описание

Характеристики

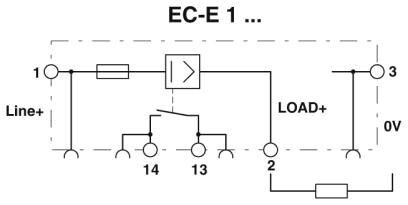

Электронный защитный выключатель, контакт сигнальной цепи1 замыкающий контакт, номинальный ток0,5 A

Характеристики
Оглавление 1. Общие сведения
2. Электрические данные
3. Размеры
4. Окружающие условия
5. Параметры подключения
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Общие сведения
Указания по монтажу При установке в ряд без охлаждения при естественной конвекции номинальный ток устройства в следствие термического воздействия при продолжительной эксплуатации (100 % ED) должен составлять макс. 80 %.В установках и механизмах должны применяться специальные меры для исключения повторного запуска частей установки (напр. использование контроллера с функцией безопасности).Параллельное подсоединение большого количества защитных выключателей недопустимо.
Тип монтажа Монтажная рейка35 мм
Цвет черный
Полюсов 1
Класс воспламеняемости согласно UL 94 V0
2. Электрические данные
Предохранитель электрон.
Тип предохранителя Автомат
Расчетное импульсное напряжение 0, 5 кВ
Рабочее напряжение 24 В DC
18 В DC ... 32 В DC
Номинальный ток IN 0, 5 A
Требуемые номиналы предохранителей не требуется, встроенный элемент Fail-Safe
Электрическая прочность макс. 32 В DC (Цепь нагрузки)
Степень загрязнения 2
Коммутационная способность ICN активное ограничение тока
Диапазон тока покоя I0 тип. 25 мА ±5 мА (во включенном состоянии)
3. Размеры
Высота 83 мм
Ширина 12, 5 мм
Глубина 80 мм
Высота NS 35/7,5 83 мм
Высота NS 35/15 90, 5 мм
4. Окружающие условия
Степень защиты IP20 (Корпус)
Температура окружающей среды (при эксплуатации) 0 °C ... 50 °C (без выпадения конденсата)
5. Параметры подключения
Сечение жесткого проводника мин. 0, 5 мм²
Сечение жесткого проводника макс. 16 мм²
Сечение гибкого проводника мин. 0, 5 мм²
Сечение гибкого проводника макс. 16 мм²
Сечение провода AWG мин. 20
Сечение провода AWG макс. 6
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 0, 5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 10 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 0, 5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 10 мм²
2 жестких провода одинакового сечения, мин. 0, 5 мм²
2 жестких провода одинакового сечения, макс. 4 мм²
2 гибких провода одинакового сечения, мин. 0, 5 мм²
2 гибких провода одинакового сечения, макс. 4 мм²
2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, мин. 0, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками без пластиковой втулки, макс. 2, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, мин. 0, 5 мм²
2 проводника одинакового сечения / гибкие с наконечниками TWIN с пластиковой втулкой, макс. 6 мм²
Тип подключения Винтовые зажимы
Длина снятия изоляции 10 мм
Резьба винтов M4
Момент затяжки, макс. 1, 2 Нм
6. Стандарты и предписания
Стандарты/нормативные документы UL 508
CSA 22.2 № 14
UL 2367
CSA 22.2 № 142
CSA 22.2 № 213
UL 1604
7. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
8. eCl@ss
ECl@ss 10.0.1 27140401
ECl@ss 4.0 27141100
ECl@ss 4.1 27141100
ECl@ss 5.0 27141100
ECl@ss 5.1 27141100
ECl@ss 6.0 27141100
ECl@ss 7.0 27141116
ECl@ss 8.0 27141116
ECl@ss 9.0 27141116
9. ETIM
ETIM 2.0 EC000899
ETIM 3.0 EC000899
ETIM 4.0 EC000899
ETIM 5.0 EC000899
ETIM 6.0 EC000899
ETIM 7.0 EC000899
10. UNSPSC
UNSPSC 6.01 30211812
UNSPSC 7.0901 39121411
UNSPSC 11 39121411
UNSPSC 12.01 39121411
UNSPSC 13.2 39121410
UNSPSC 18.0 39121410
UNSPSC 19.0 39121410
UNSPSC 20.0 39121410
UNSPSC 21.0 39121410
