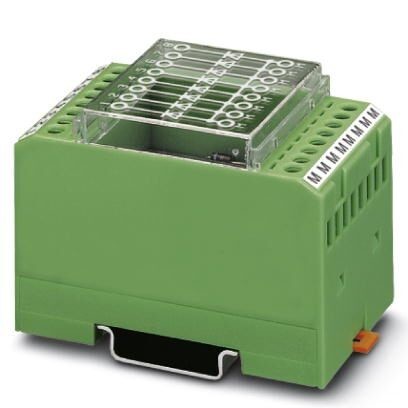

Диодный модуль, 8 диодов, с общим анодом, тип диодов 1N 5408
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Общие сведения
4. Параметры подключения
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Условия окружающей среды
3. Общие сведения
4. Параметры подключения
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Размеры
| Ширина | 45 мм |
| Высота | 75 мм |
| Глубина | 55 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
3. Общие сведения
| Тип диода | 1 N 5408 |
| Пиковое запирающее напряжение 1 диода | 1000 В |
| Запирающий ток 1 диода | 10 мкA |
| Прямое напряжение, для 1 диода | около 0, 8 В |
| Ток в прямом направлении, для 1 диода | 1, 5 A (При однократной нагрузке) |
| 0, 3 A (При одновременной нагрузке) | |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
4. Параметры подключения
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
5. Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
| Степень загрязнения | 2 |
6. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
7. eCl@ss
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27260800 |
| ECl@ss 5.0 | 27371000 |
| ECl@ss 5.1 | 27371000 |
| ECl@ss 6.0 | 27371000 |
| ECl@ss 7.0 | 27371010 |
| ECl@ss 8.0 | 27371010 |
| ECl@ss 9.0 | 27371010 |
8. ETIM
| ETIM 4.0 | EC000683 |
| ETIM 5.0 | EC000683 |
| ETIM 6.0 | EC000683 |
| ETIM 7.0 | EC000683 |
9. UNSPSC
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 32151504 |
| UNSPSC 18.0 | 32151504 |
| UNSPSC 19.0 | 32151504 |
| UNSPSC 20.0 | 32151504 |
| UNSPSC 21.0 | 32151504 |
Характеристики
Бренд
PHOENIX CONTACT
