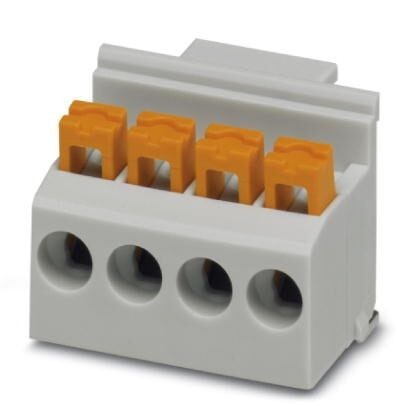

Клеммы для печатной платы FKDSO 2,5/ 4-L KMGY

Описание

Характеристики

Клеммы для печатной платы, номинальный ток22 A, расчетное напряжение (III/2)250 В, номинальное сечение2,5 мм², размер шага5 мм, полюсов4, тип подключенияПружинные зажимы Push-in, монтажПайка волной припоя, направление подключения, проводник/печатная плата0 °, цветсветло-серый, Расположение контактовЛинейное расположение выводов, Длина выводов [P]3,5 мм. Изделие с боковым расположением выводов

Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Размеры для проектирования печатной платы
8. Данные по упаковке
9. Указания по применению
10. Окружающие условия
11. Подключение и метод кабельной разводки
12. Испытание на растяжение
13. Механические испытания в соответствии со стандартом
14. Электрические испытания
15. Воздушные пути и пути утечки
16. Испытание на нагревание
17. Кривая нагрузочной способности / график зависимости параметров от температуры
18. Испытание на вибростойкость
19. Соответствие экологическим нормам
20. eCl@ss
21. ETIM
22. UNSPSC
1. Характеристики товаров
Условное обозначение Клеммы для печатной платы
Серия изделий FKDSO 2, 5/..-L
Размер шага 5 мм
Полюсов 4
Тип подключения Пружинные зажимы Push-in
Тип монтажа Пайка волной припоя
Расположение выводов Линейное расположение выводов
Количество ярусов 1
Количество точек подключения 4
Количество потенциалов 4
2. Электрические параметры
Номинальный ток 22 A
Номинальное напряжение 250 В
Расчетное напряжение 250 В
Расчетное напряжение (III/2) 250 В
Расчетное напряжение (II/2) 630 В
Расчетное импульсное напряжение (III/3) 4 кВ
Расчетное импульсное напряжение (III/2) 4 кВ
Расчетное импульсное напряжение (II/2) 4 кВ
3. Соединительная способность
Тип подключения Пружинные зажимы Push-in
Сечение жесткого провода 0, 2 мм² ... 2, 5 мм²
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение провода AWG / kcmil 24 ... 14
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 0, 25 мм² ... 2, 5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 0, 25 мм² ... 2, 5 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH 0, 5 мм² ... 1, 5 мм²
Длина оголяемой части 10 мм
4. Данные о материале - контакт
Указание Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт Сплав меди
Качество поверхности гальваническое лужение
Металлическая поверхность точки подключения (внешнее покрытие) Олово (5 - 7 мкм Sn)
Металлическая поверхность зоны пайки (покрытие) Олово (5 - 7 мкм Sn)
5. Данные о материале - корпус
Изоляционный материал PA
Группа изоляционного материала I
CTI согласно МЭК 60112 600
Класс воспламеняемости согласно UL 94 V0
6. Указание размеров изделия
Длина [ l ] 18, 8 мм
Ширина [ w ] 20 мм
Высота [ h ] 14, 85 мм
Размер шага 5 мм
Длина выводов [P] 3, 5 мм
Расстояние между штырями 5, 08 мм
Размеры штыря 0, 8 x 1 мм
Размер a 15 мм
7. Размеры для проектирования печатной платы
Диаметр отверстий 1, 4 мм
Расстояние между штырями 5, 08 мм
8. Данные по упаковке
Количество в одной упаковке 50
Наименование, количество в одной упаковке Шт.
9. Указания по применению
Процесс Пайка волной припоя
Спецификации по испытанию в соответствии с МЭК 61760-1 2006-04
в соответствии с МЭК 60068-2-54 2006-04
10. Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 55 °C
Температура окружающей среды (при монтаже) -5 °C ... 100 °C
Температура окружающей среды (при эксплуатации) -40 °C ... 105 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
11. Подключение и метод кабельной разводки
Испытание на повреждение и расшатывание проводника DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
12. Испытание на растяжение
Испытание на растяжение DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие 0, 2 мм² / жесткий / >10 Н
2, 5 мм² / жесткий / >50 Н
0, 2 мм² / гибкий / >10 Н
4 мм² / гибкий / >60 Н
13. Механические испытания в соответствии со стандартом
Спецификация испытания DIN EN 60947-7-4 (VDE 0611-7-4)
14. Электрические испытания
Расчетный ток 22 A
Сечение провода 2, 5 мм²
Расчетное напряжение (III/2) 250 В
Расчетное импульсное напряжение (III/2) 4 кВ
15. Воздушные пути и пути утечки
Воздушный путь и путь утечки DIN EN 60947-1 (VDE 0660-100) 2011-10
Спецификации по испытанию DIN EN 60947-1 (VDE 0660-100) 2011-10
Минимальный воздушный путь - неоднородное поле (III/3) 3 мм
Минимальный воздушный путь - неоднородное поле (III/2) 3 мм
Минимальный воздушный путь - неоднородное поле (II/2) 3 мм
Минимальный путь утечки (III/3) 3, 2 мм
Минимальный путь утечки (III/2) 1, 25 мм
Минимальный путь утечки (II/2) 3, 2 мм
16. Испытание на нагревание
Результат Испытание проведено
Спецификации по испытанию DIN EN 60947-7-4 (VDE 0611-7-4)2014-08
17. Кривая нагрузочной способности / график зависимости параметров от температуры
Диаграмма
Спецификации по испытанию DIN EN 60947-7-4 (VDE 0611-7-4)
18. Испытание на вибростойкость
Спецификации по испытанию DIN EN 60068-2-6 (VDE 0468-2-6) 2008-10
Результат Испытание проведено
Частота 10 - 150 - 10 Гц
Скорость развертки 1 октава/мин.
Амплитуда 0, 35 мм (10 - 60, 1 Гц)
Ускорение 5г (60, 1 - 150 Гц)
Продолжительность испытания на 1 ось 2, 5 ч
19. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
20. eCl@ss
ECl@ss 4.0 27180400
ECl@ss 4.1 27180400
ECl@ss 5.0 27180500
ECl@ss 5.1 27261100
ECl@ss 6.0 27261100
ECl@ss 7.0 27440401
ECl@ss 8.0 27440401
ECl@ss 9.0 27440401
21. ETIM
ETIM 2.0 EC001031
ETIM 3.0 EC001031
ETIM 4.0 EC002643
ETIM 5.0 EC002643
ETIM 6.0 EC002643
ETIM 7.0 EC002643
22. UNSPSC
UNSPSC 6.01 31261501
UNSPSC 7.0901 31261501
UNSPSC 11 31261501
UNSPSC 12.01 31261501
UNSPSC 13.2 39121432
UNSPSC 18.0 39121432
UNSPSC 19.0 39121432
UNSPSC 20.0 39121432
UNSPSC 21.0 39121432
