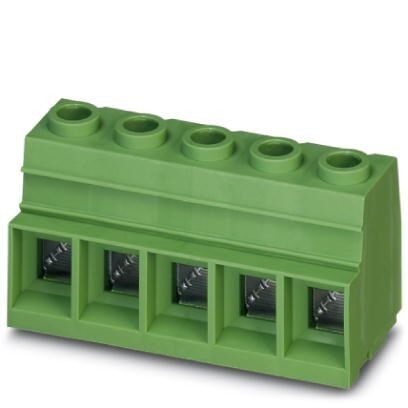

Клеммы для печатной платы MKDSP 25/ 2-15,00

Описание

Характеристики

Клеммы для печатной платы, номинальный ток125 A, расчетное напряжение (III/2)1000 В, номинальное сечение35 мм², размер шага15 мм, полюсов2, тип подключенияВинтовой зажим с натяжной гильзой, монтажПайка волной припоя, направление подключения, проводник/печатная плата0 °, цветзеленый, Расположение контактовЛинейное расположение выводов, Длина выводов [P]4,5 мм. Необходимо избегать длительных механических нагрузок на клеммы

Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные для алюминиевого кабеля
5. Данные о материале - контакт
6. Данные о материале - корпус
7. Указание размеров изделия
8. Размеры для проектирования печатной платы
9. Данные по упаковке
10. Указания по применению
11. Окружающие условия
12. Подключение и метод кабельной разводки
13. Испытание на растяжение
14. Механические испытания в соответствии со стандартом
15. Электрические испытания
16. Воздушные пути и пути утечки
17. Испытание на нагревание
18. Кривая нагрузочной способности / график зависимости параметров от температуры
19. Испытание на вибростойкость
20. Соответствие экологическим нормам
21. eCl@ss
22. ETIM
23. UNSPSC
1. Характеристики товаров
Условное обозначение Клеммы для печатной платы
Серия изделий MKDSP 25
Размер шага 15 мм
Полюсов 2
Тип подключения Винтовой зажим с натяжной гильзой
Форма привода, головка винта Шлиц Филлипс и прямой шлиц (H1L)
Резьба винтов M5
Тип монтажа Пайка волной припоя
Расположение выводов Линейное расположение выводов
Количество ярусов 1
Количество точек подключения 2
Количество потенциалов 2
2. Электрические параметры
Номинальный ток 125 A
Номинальное напряжение 1000 В
Расчетное напряжение 1000 В
Расчетное напряжение (III/2) 1000 В
Расчетное напряжение (II/2) 1000 В
Расчетное импульсное напряжение (III/3) 8 кВ
Расчетное импульсное напряжение (III/2) 8 кВ
Расчетное импульсное напряжение (II/2) 8 кВ
3. Соединительная способность
Тип подключения Винтовой зажим с натяжной гильзой
Вставной нет
Сечение жесткого провода 0, 5 мм² ... 35 мм²
Сечение гибкого провода 0, 5 мм² ... 35 мм²
Сечение провода AWG / kcmil 20 ... 2
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 1 мм² ... 35 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 1, 5 мм² ... 35 мм²
2 жестких провода одинакового сечения 0, 5 мм² ... 6 мм²
2 гибких провода одинакового сечения 0, 5 мм² ... 6 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH 0, 5 мм² ... 4 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH 0, 5 мм² ... 16 мм²
Длина оголяемой части 18 мм
Момент затяжки 2, 5 Нм ... 4, 5 Нм (≤ 25 mm² = 2, 5 Nm35 mm² = 4, 5 Nm)
4. Данные для алюминиевого кабеля
Сечение-крутящий момент-форма кабеля Сечение жил кабеля 35 мм²Момент затяжки 4, 5 НмФорма провода круглый, однопроводной, класс 1(re)
Сечение жил кабеля 25 мм²Момент затяжки 2, 5 НмФорма провода круглый, однопроводной, класс 1(re)
Сечение жил кабеля 16 мм²Момент затяжки 2, 5 НмФорма провода круглый, однопроводной, класс 1(re)
Спецификации по испытанию DIN VDE 0276-603 (VDE 0276-603) 2010-03
Указание по подготовке проводника Чтобы обеспечить стабильный и безопасный контакт алюминиевых кабелей, требуется выполнить следующие условиясчистить ножом оксидную пленку с конца алюминиевого проводника со снятой изоляцией и сразу же окунуть его в нейтральный вазелин, то есть без содержания щелочи или кислот. При повторном подсоединении проводника указанную обработку следует провести еще раз.
5. Данные о материале - контакт
Указание Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт Сплав меди
Качество поверхности гальваническое лужение
Металлическая поверхность точки подключения (внешнее покрытие) Олово (5 - 7 мкм Sn)
Металлическая поверхность зоны пайки (покрытие) Олово (5 - 7 мкм Sn)
6. Данные о материале - корпус
Цвет корпуса зеленый (6021)
Изоляционный материал PA
Группа изоляционного материала I
CTI согласно МЭК 60112 600
Класс воспламеняемости согласно UL 94 V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 125 °C
7. Указание размеров изделия
Чертеж
Длина [ l ] 31 мм
Ширина [ w ] 30 мм
Высота [ h ] 43, 5 мм
Размер шага 15 мм
Монтажная высота (высота без паечного штифта) 39 мм
Длина выводов [P] 4, 5 мм
Размеры штыря 1, 2 x 1, 2 мм
Размер a 15 мм
8. Размеры для проектирования печатной платы
Диаметр отверстий 1, 6 мм
9. Данные по упаковке
Форма упаковки в картонной коробке
Количество в одной упаковке 25
Наименование, количество в одной упаковке Шт.
10. Указания по применению
Процесс Пайка волной припоя
Спецификации по испытанию в соответствии с МЭК 61760-1 2006-04
в соответствии с МЭК 60068-2-54 2006-04
11. Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Температура окружающей среды (при монтаже) -5 °C ... 100 °C
Температура окружающей среды (при эксплуатации) -40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
12. Подключение и метод кабельной разводки
Испытание на повреждение и расшатывание проводника DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
13. Испытание на растяжение
Испытание на растяжение DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие 0, 5 мм² / жесткий / >20 Н
0, 5 мм² / гибкий / >20 Н
35 мм² / многопроволочные / >190 Н
35 мм² / гибкий / >190 Н
14. Механические испытания в соответствии со стандартом
Спецификация испытания DIN EN 60947-7-4 (VDE 0611-7-4)
15. Электрические испытания
Расчетный ток 125 A
Сечение провода 35 мм²
Расчетное напряжение (III/2) 1000 В
Расчетное импульсное напряжение (III/2) 8 кВ
16. Воздушные пути и пути утечки
Воздушный путь и путь утечки DIN EN 60664-1 (VDE 0110-1) 2008-01
Спецификации по испытанию DIN EN 60664-1 (VDE 0110-1) 2008-01
Минимальный воздушный путь - неоднородное поле (III/3) 8 мм
Минимальный воздушный путь - неоднородное поле (III/2) 8 мм
Минимальный воздушный путь - неоднородное поле (II/2) 8 мм
Минимальный путь утечки (III/3) 12, 5 мм
Минимальный путь утечки (III/2) 8 мм
Минимальный путь утечки (II/2) 8 мм
17. Испытание на нагревание
Результат Испытание проведено
Спецификации по испытанию DIN EN 60947-7-4 (VDE 0611-7-4)2014-08
18. Кривая нагрузочной способности / график зависимости параметров от температуры
Спецификации по испытанию DIN EN 60947-7-4 (VDE 0611-7-4)
19. Испытание на вибростойкость
Спецификации по испытанию DIN EN 60068-2-6 (VDE 0468-2-6) 2008-10
Результат Испытание проведено
Частота 10 - 150 - 10 Гц
Скорость развертки 1 октава/мин.
Амплитуда 0, 35 мм (10 - 60, 1 Гц)
Продолжительность испытания на 1 ось 2, 5 ч
20. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
21. eCl@ss
ECl@ss 4.0 27141100
ECl@ss 4.1 27141100
ECl@ss 5.0 27141100
ECl@ss 5.1 27261100
ECl@ss 6.0 27261100
ECl@ss 7.0 27440401
ECl@ss 8.0 27440401
ECl@ss 9.0 27440401
22. ETIM
ETIM 3.0 EC001121
ETIM 4.0 EC002643
ETIM 5.0 EC002643
ETIM 6.0 EC002643
ETIM 7.0 EC002643
23. UNSPSC
UNSPSC 6.01 30211801
UNSPSC 7.0901 39121432
UNSPSC 11 39121432
UNSPSC 12.01 39121432
UNSPSC 13.2 39121432
UNSPSC 18.0 39121432
UNSPSC 19.0 39121432
UNSPSC 20.0 39121432
UNSPSC 21.0 39121432
