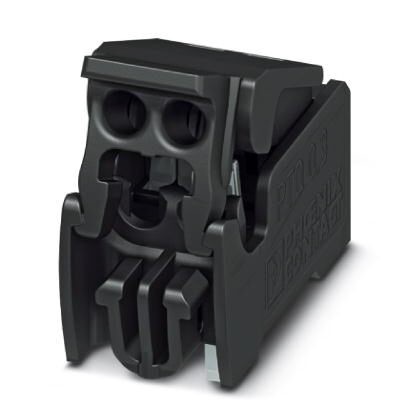

Клеммы для печатной платы, номинальный ток4 A, расчетное напряжение (III/2)160 В, номинальное сечение0,34 мм², размер шага2,5 мм, полюсов2, тип подключенияНожевые контакты, монтажTHR пайка, направление подключения, проводник/печатная плата0 °, цветчерный, Расположение контактовЗигзагообр. разводка выводов W, Длина выводов [P]2 мм
Характеристики
Оглавление 1. Размеры
2. Общие сведения
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Общие сведения
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Размеры
| Длина [ l ] | 17, 55 мм |
| Размер шага | 2, 5 мм |
| Размер a | 2, 5 мм |
| Ширина [ w ] | 7 мм |
| Высота | 8 мм |
| Высота [ h ] | 8 мм |
| Длина выводов [P] | 2 мм |
| Расстояние между штырями | 2, 5 мм |
| Диаметр отверстий | 1, 1 мм |
2. Общие сведения
| Серия изделий | PTQ 0, 3/..-THR |
| Группа изоляционного материала | IIIa |
| Расчетное импульсное напряжение (III/3) | 2, 5 кВ |
| Расчетное импульсное напряжение (III/2) | 2, 5 кВ |
| Расчетное импульсное напряжение (II/2) | 2, 5 кВ |
| Расчетное напряжение (III/3) | 160 В |
| Расчетное напряжение (III/2) | 160 В |
| Расчетное напряжение (II/2) | 200 В |
| Номинальный ток IN | 4 A |
| Номинальное сечение | 0, 34 мм² |
| Максимальный ток нагрузки | 4 A |
| Изоляционный материал | LCP |
| Поверхность вывода под пайку | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Полюсов | 2 |
3. Характеристики клемм
| Сечение жесткого проводника мин. | 0, 14 мм² |
| Сечение жесткого проводника макс. | 0, 34 мм² |
| Сечение гибкого проводника мин. | 0, 14 мм² |
| Сечение гибкого проводника макс. | 0, 34 мм² |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 22 |
| Диаметр проводника вкл. изоляцию | 1, 6 мм (Клеммы с изоляцией из ПВХ проверены - другие типы изоляционного материала по запросу) |
4. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| Класс воспламеняемости согласно UL 94 | V0 |
5. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27141100 |
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27261100 |
| ECl@ss 6.0 | 27261100 |
| ECl@ss 7.0 | 27440401 |
| ECl@ss 8.0 | 27440401 |
| ECl@ss 9.0 | 27440401 |
7. ETIM
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
8. UNSPSC
| UNSPSC 6.01 | 30211801 |
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 34131203 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 18.0 | 39121432 |
| UNSPSC 19.0 | 39121432 |
| UNSPSC 20.0 | 39121432 |
| UNSPSC 21.0 | 39121432 |
Характеристики
Бренд
PHOENIX CONTACT
