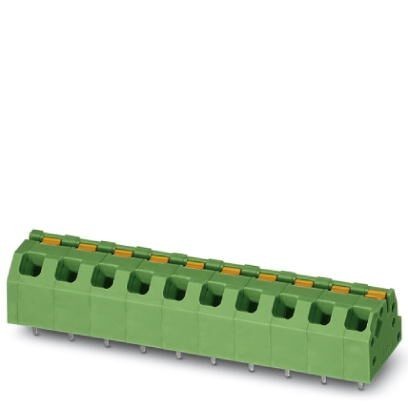

Клеммы для печатной платы SPTAF 1/ 3-5,0-IL

Описание

Характеристики

Клеммы для печатной платы, номинальный ток16 A, расчетное напряжение (III/2)320 В, номинальное сечение1,5 мм², размер шага5 мм, полюсов3, тип подключенияПружинные зажимы Push-in, монтажПайка волной припоя, направление подключения, проводник/печатная плата45 °, цветзеленый, Расположение контактовЛинейное двойное расположение выводов, Длина выводов [P]2,6 мм

Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Размеры для проектирования печатной платы
8. Данные по упаковке
9. Общие указания по изделиям
10. Указания по применению
11. Окружающие условия
12. Подключение и метод кабельной разводки
13. Испытание на растяжение
14. Электрические испытания
15. Воздушные пути и пути утечки
16. Испытание на нагревание
17. Испытание на вибростойкость
18. Стандарты и предписания
19. Соответствие экологическим нормам
20. eCl@ss
21. ETIM
22. UNSPSC
1. Характеристики товаров
Условное обозначение Клеммы для печатной платы
Серия изделий SPTAF 1/..-IL
Размер шага 5 мм
Полюсов 3
Тип подключения Пружинные зажимы Push-in
Тип монтажа Пайка волной припоя
Расположение выводов Линейное двойное расположение выводов
Количество ярусов 1
Количество точек подключения 3
Количество потенциалов 3
2. Электрические параметры
Номинальный ток 16 A
Номинальное напряжение 320 В
Расчетное напряжение 250 В
Расчетное напряжение (III/2) 320 В
Расчетное напряжение (II/2) 630 В
Расчетное импульсное напряжение (III/3) 4 кВ
Расчетное импульсное напряжение (III/2) 4 кВ
Расчетное импульсное напряжение (II/2) 4 кВ
3. Соединительная способность
Тип подключения Пружинные зажимы Push-in
Сечение жесткого провода 0, 2 мм² ... 1, 5 мм² (При подключении и возможном выравнивании жесткого провода 1, 5 мм² необходимо при помощи боковой опоры компенсировать механические поперечные усилия, которые могут воздействовать на клемму.)
Сечение гибкого провода 0, 2 мм² ... 1, 5 мм²
Сечение провода AWG / kcmil 24 ... 16
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 0, 25 мм² ... 0, 75 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 0, 25 мм² ... 0, 75 мм²
Длина оголяемой части 8 мм
4. Данные о материале - контакт
Указание Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт Сплав меди
Качество поверхности горячее лужение
Металлическая поверхность точки подключения (внешнее покрытие) Олово (2 - 4 мкм Sn)
Металлическая поверхность зоны пайки (покрытие) Олово (2 - 4 мкм Sn)
5. Данные о материале - корпус
Цвет корпуса зеленый (6021)
Изоляционный материал PA
Группа изоляционного материала I
CTI согласно МЭК 60112 600
Класс воспламеняемости согласно UL 94 V0
6. Указание размеров изделия
Чертеж
Длина [ l ] 11 мм
Ширина [ w ] 15 мм
Высота [ h ] 10, 6 мм
Размер шага 5 мм
Монтажная высота (высота без паечного штифта) 8 мм
Длина выводов [P] 2, 6 мм
Расстояние между штырями 5 мм
Размеры штыря 0, 75 x 0, 3 мм
Размер a 10 мм
7. Размеры для проектирования печатной платы
Диаметр отверстий 1, 1 мм
Расстояние между штырями 5 мм
8. Данные по упаковке
Форма упаковки в картонной коробке
Количество в одной упаковке 125
Наименование, количество в одной упаковке Шт.
9. Общие указания по изделиям
Тип указания Указание по применению
Указание Максимально допустимый внешний диаметр изоляции жил ≤ 3 мм
10. Указания по применению
Процесс Пайка волной припоя
Спецификации по испытанию в соответствии с МЭК 61760-1 2006-04
в соответствии с МЭК 60068-2-54 2006-04
11. Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Температура окружающей среды (при монтаже) -5 °C ... 100 °C
Температура окружающей среды (при эксплуатации) -40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.)
12. Подключение и метод кабельной разводки
Испытание - Множественное под- и отключение DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
Испытание на повреждение и расшатывание проводника DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
13. Испытание на растяжение
Испытание на растяжение DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие 0, 2 мм² / жесткий / >10 Н
0, 25 мм² / гибкий / >10 Н
1, 5 мм² / жесткий / >40 Н
1, 5 мм² / гибкий / >40 Н
14. Электрические испытания
Расчетный ток 16 A
Сечение провода 1, 5 мм²
Расчетное напряжение (III/2) 320 В
Расчетное импульсное напряжение (III/2) 4 кВ
15. Воздушные пути и пути утечки
Воздушный путь и путь утечки DIN EN 60947-1 (VDE 0660-100) 2011-10
Спецификации по испытанию DIN EN 60947-1 (VDE 0660-100) 2011-10
Минимальный воздушный путь - неоднородное поле (III/3) 3 мм
Минимальный воздушный путь - неоднородное поле (III/2) 3 мм
Минимальный воздушный путь - неоднородное поле (II/2) 3 мм
Минимальный путь утечки (III/3) 3, 2 мм
Минимальный путь утечки (III/2) 1, 6 мм
Минимальный путь утечки (II/2) 3, 2 мм
16. Испытание на нагревание
Результат Испытание проведено
Спецификации по испытанию DIN EN 60947-7-4 (VDE 0611-7-4)2014-08
17. Испытание на вибростойкость
Спецификации по испытанию DIN EN 60068-2-6 (VDE 0468-2-6) 2008-10
Результат Испытание проведено
Частота 10 - 150 - 10 Гц
Скорость развертки 1 октава/мин.
Амплитуда 0, 35 мм (10 - 60, 1 Гц)
Продолжительность испытания на 1 ось 2, 5 ч
18. Стандарты и предписания
Подключение согласно стандарту EN-VDE
Класс воспламеняемости согласно UL 94 V0
19. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
20. eCl@ss
ECl@ss 5.1 27261100
ECl@ss 6.0 27261100
ECl@ss 7.0 27440401
ECl@ss 8.0 27440401
ECl@ss 9.0 27440401
21. ETIM
ETIM 5.0 EC002643
ETIM 6.0 EC002643
ETIM 7.0 EC002643
22. UNSPSC
UNSPSC 13.2 39121432
UNSPSC 18.0 39121432
UNSPSC 19.0 39121432
UNSPSC 20.0 39121432
UNSPSC 21.0 39121432
