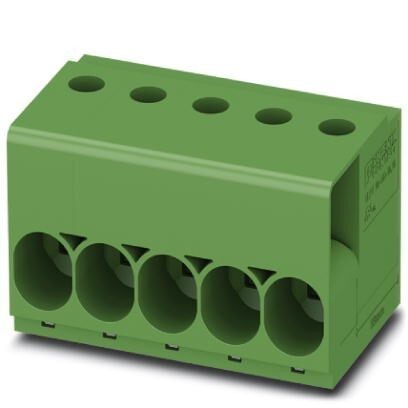

Клеммы для печатной платы TDPT 16/ 2-SC-10,16-ZB

Описание

Характеристики

Клеммы для печатной платы, номинальный ток76 A, расчетное напряжение (III/2)1000 В, номинальное сечение16 мм², размер шага10,16 мм, полюсов2, тип подключенияВинтовой зажим с натяжной гильзой, монтажПайка волной припоя, направление подключения, проводник/печатная плата0 °, цветзеленый, Расположение контактовЗигзагообр. разводка выводов W, Длина выводов [P]3,5 мм

Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Размеры для проектирования печатной платы
8. Данные по упаковке
9. Окружающие условия
10. Подключение и метод кабельной разводки
11. Испытание на растяжение
12. Электрические испытания
13. Воздушные пути и пути утечки
14. Испытание на нагревание
15. Испытание на вибростойкость
16. Стандарты и предписания
17. Соответствие экологическим нормам
18. eCl@ss
19. ETIM
1. Характеристики товаров
Условное обозначение Клеммы для печатной платы
Серия изделий TDPT 16/..-SC
Размер шага 10, 16 мм
Полюсов 2
Тип подключения Винтовой зажим с натяжной гильзой
Форма привода, головка винта прямой шлиц (L)
Тип монтажа Пайка волной припоя
Расположение выводов Зигзагообр. разводка выводов W
Количество ярусов 1
Количество точек подключения 2
Количество потенциалов 2
2. Электрические параметры
Номинальный ток 76 A
Номинальное напряжение 1000 В
Расчетное напряжение 800 В
Расчетное напряжение (III/2) 1000 В
Расчетное напряжение (II/2) 1000 В
Расчетное импульсное напряжение (III/3) 8 кВ
Расчетное импульсное напряжение (III/2) 8 кВ
Расчетное импульсное напряжение (II/2) 6 кВ
3. Соединительная способность
Тип подключения Винтовой зажим с натяжной гильзой
Сечение жесткого провода 0, 75 мм² ... 16 мм²
Сечение гибкого провода 0, 75 мм² ... 16 мм²
Сечение провода AWG / kcmil 20 ... 6
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 0, 75 мм² ... 16 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 0, 75 мм² ... 16 мм²
2 жестких провода одинакового сечения 0, 5 мм² ... 6 мм²
2 гибких провода одинакового сечения 0, 5 мм² ... 6 мм²
Длина оголяемой части 18 мм
Момент затяжки 1, 4 Нм ... 1, 7 Нм
4. Данные о материале - контакт
Указание Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт Сплав меди
Качество поверхности горячее лужение
Металлическая поверхность точки подключения (внешнее покрытие) Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны пайки (покрытие) Олово (4 - 8 мкм Sn)
5. Данные о материале - корпус
Цвет корпуса зеленый (6021)
Изоляционный материал PA
Группа изоляционного материала I
CTI согласно МЭК 60112 600
Класс воспламеняемости согласно UL 94 V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 125 °C
6. Указание размеров изделия
Длина [ l ] 31, 9 мм
Ширина [ w ] 21, 34 мм
Высота [ h ] 34, 7 мм
Размер шага 10, 16 мм
Монтажная высота (высота без паечного штифта) 31, 2 мм
Длина выводов [P] 3, 5 мм
Размеры штыря 1 x 0, 9 мм
Размер a 10, 16 мм
7. Размеры для проектирования печатной платы
Диаметр отверстий 1, 85 мм
8. Данные по упаковке
Форма упаковки в картонной коробке
Количество в одной упаковке 50
Наименование, количество в одной упаковке Шт.
9. Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Температура окружающей среды (при монтаже) -5 °C ... 105 °C
Температура окружающей среды (при эксплуатации) -40 °C ... 105 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
10. Подключение и метод кабельной разводки
Испытание на повреждение и расшатывание проводника DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
11. Испытание на растяжение
Испытание на растяжение DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие 0, 75 мм² / гибкий / >30 Н
0, 75 мм² / жесткий / >30 Н
16 мм² / гибкий / >100 Н
16 мм² / жесткий / >100 Н
12. Электрические испытания
Расчетный ток 76 A
Сечение провода 16 мм²
Расчетное напряжение (III/2) 1000 В
Расчетное импульсное напряжение (III/2) 8 кВ
13. Воздушные пути и пути утечки
Воздушный путь и путь утечки DIN EN 60947-1 (VDE 0660-100) 2015-09
Спецификации по испытанию DIN EN 60947-1 (VDE 0660-100) 2015-09
Минимальный воздушный путь - неоднородное поле (III/3) 8 мм
Минимальный воздушный путь - неоднородное поле (III/2) 8 мм
Минимальный воздушный путь - неоднородное поле (II/2) 8 мм
Минимальный путь утечки (III/3) 10 мм
Минимальный путь утечки (III/2) 8 мм
Минимальный путь утечки (II/2) 8 мм
14. Испытание на нагревание
Результат Испытание проведено
Спецификации по испытанию DIN EN 60947-7-4 (VDE 0611-7-4)2014-08
15. Испытание на вибростойкость
Спецификации по испытанию DIN EN 60068-2-6 (VDE 0468-2-6) 2008-10
Результат Испытание проведено
Частота 10 - 150 - 10 Гц
Скорость развертки 1 октава/мин.
Амплитуда 0, 35 мм (10 - 60, 1 Гц)
Ускорение 5г (60, 1 - 150 Гц)
Продолжительность испытания на 1 ось 2, 5 ч
16. Стандарты и предписания
Подключение согласно стандарту EN-VDE
Класс воспламеняемости согласно UL 94 V0
17. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
18. eCl@ss
ECl@ss 5.1 27261100
ECl@ss 6.0 27261100
ECl@ss 7.0 27440401
ECl@ss 8.0 27440401
ECl@ss 9.0 27440401
19. ETIM
ETIM 5.0 EC002643
ETIM 6.0 EC002643
ETIM 7.0 EC002643
