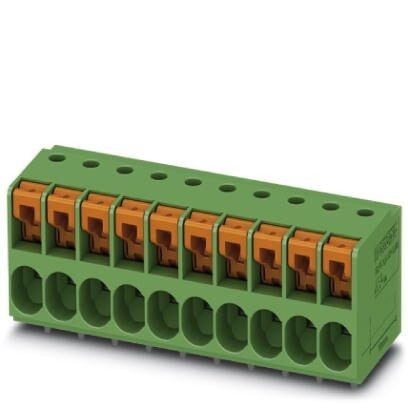

Клеммы для печатной платы TDPT 2,5/ 6-SP-5,08

Описание

Характеристики

Клеммы для печатной платы, номинальный ток32 A, расчетное напряжение (III/2)400 В, номинальное сечение2,5 мм², размер шага5,08 мм, полюсов6, тип подключенияПружинные зажимы Push-in, монтажПайка волной припоя, направление подключения, проводник/печатная плата0 °, цветзеленый, Расположение контактовЛинейное двойное расположение выводов, Длина выводов [P]3,5 мм

Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Размеры для проектирования печатной платы
8. Данные по упаковке
9. Указания по применению
10. Окружающие условия
11. Подключение и метод кабельной разводки
12. Испытание на растяжение
13. Электрические испытания
14. Воздушные пути и пути утечки
15. Испытание на нагревание
16. Испытание на вибростойкость
17. Стандарты и предписания
18. Соответствие экологическим нормам
19. eCl@ss
20. ETIM
1. Характеристики товаров
Условное обозначение Клеммы для печатной платы
Серия изделий TDPT 2, 5/..-SP
Размер шага 5, 08 мм
Полюсов 6
Тип подключения Пружинные зажимы Push-in
Тип монтажа Пайка волной припоя
Расположение выводов Линейное двойное расположение выводов
Количество ярусов 1
Количество точек подключения 6
Количество потенциалов 6
2. Электрические параметры
Номинальный ток 32 A
Номинальное напряжение 400 В
Расчетное напряжение 320 В
Расчетное напряжение (III/2) 400 В
Расчетное напряжение (II/2) 630 В
Расчетное импульсное напряжение (III/3) 4 кВ
Расчетное импульсное напряжение (III/2) 4 кВ
Расчетное импульсное напряжение (II/2) 4 кВ
3. Соединительная способность
Тип подключения Пружинные зажимы Push-in
Сечение жесткого провода 0, 2 мм² ... 4 мм² (Подсоединение кабеля при открытой точке подключения)
0, 75 мм² ... 4 мм² (Зажим push-in)
Сечение гибкого провода 0, 2 мм² ... 4 мм²
Сечение провода AWG / kcmil 24 ... 12
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 0, 2 мм² ... 2, 5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 0, 2 мм² ... 2, 5 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH 0, 5 мм² ... 0, 75 мм²
Длина оголяемой части 10 мм
4. Данные о материале - контакт
Указание Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт Сплав меди
Качество поверхности гальваническое лужение
Металлическая поверхность точки подключения (внешнее покрытие) Олово (10 - 16 мкм Sn)
Металлическая поверхность зоны пайки (покрытие) Олово (10 - 16 мкм Sn)
5. Данные о материале - корпус
Цвет корпуса зеленый (6021)
Изоляционный материал PA
Группа изоляционного материала I
CTI согласно МЭК 60112 600
Класс воспламеняемости согласно UL 94 V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 125 °C
6. Указание размеров изделия
Длина [ l ] 18 мм
Ширина [ w ] 31, 28 мм
Высота [ h ] 22, 5 мм
Размер шага 5, 08 мм
Монтажная высота (высота без паечного штифта) 19 мм
Длина выводов [P] 3, 5 мм
Расстояние между штырями 8, 7 мм
Размеры штыря 0, 8 x 0, 8 мм
Размер a 25, 4 мм
7. Размеры для проектирования печатной платы
Диаметр отверстий 1, 4 мм
Расстояние между штырями 8, 7 мм
8. Данные по упаковке
Форма упаковки в картонной коробке
Количество в одной упаковке 50
Наименование, количество в одной упаковке Шт.
9. Указания по применению
Процесс Пайка волной припоя
Спецификации по испытанию в соответствии с МЭК 61760-1 2006-04
в соответствии с МЭК 60068-2-54 2006-04
10. Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Температура окружающей среды (при монтаже) -5 °C ... 105 °C
Температура окружающей среды (при эксплуатации) -40 °C ... 105 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
11. Подключение и метод кабельной разводки
Испытание на повреждение и расшатывание проводника DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
12. Испытание на растяжение
Испытание на растяжение DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие 0, 2 мм² / жесткий / >10 Н
0, 2 мм² / гибкий / >10 Н
4 мм² / жесткий / >60 Н
4 мм² / гибкий / >60 Н
13. Электрические испытания
Расчетный ток 32 A
Сечение провода 4 мм²
Расчетное напряжение (III/2) 400 В
Расчетное импульсное напряжение (III/2) 4 кВ
14. Воздушные пути и пути утечки
Воздушный путь и путь утечки DIN EN 60947-1 (VDE 0660-100) 2015-09
Спецификации по испытанию DIN EN 60947-1 (VDE 0660-100) 2015-09
Минимальный воздушный путь - неоднородное поле (III/3) 3 мм
Минимальный воздушный путь - неоднородное поле (III/2) 3 мм
Минимальный воздушный путь - неоднородное поле (II/2) 3 мм
Минимальный путь утечки (III/3) 4 мм
Минимальный путь утечки (III/2) 3 мм
Минимальный путь утечки (II/2) 3, 2 мм
15. Испытание на нагревание
Результат Испытание проведено
Спецификации по испытанию DIN EN 60947-7-4 (VDE 0611-7-4)2014-08
16. Испытание на вибростойкость
Спецификации по испытанию DIN EN 60068-2-6 (VDE 0468-2-6) 2008-10
Результат Испытание проведено
Частота 10 - 150 - 10 Гц
Скорость развертки 1 октава/мин.
Амплитуда 0, 35 мм (10 - 60, 1 Гц)
Ускорение 5г (60, 1 - 150 Гц)
Продолжительность испытания на 1 ось 2, 5 ч
17. Стандарты и предписания
Подключение согласно стандарту EN-VDE
Класс воспламеняемости согласно UL 94 V0
18. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
19. eCl@ss
ECl@ss 5.1 27261100
ECl@ss 6.0 27261100
ECl@ss 7.0 27440401
ECl@ss 8.0 27440401
ECl@ss 9.0 27440401
20. ETIM
ETIM 5.0 EC002643
ETIM 6.0 EC002643
ETIM 7.0 EC002643
