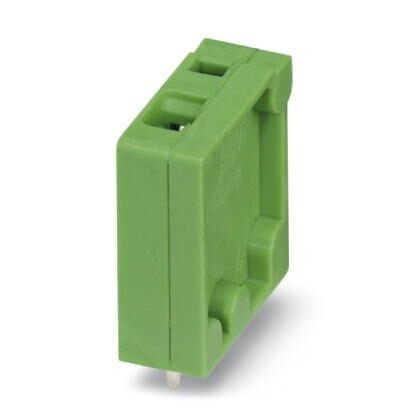

Клеммы для печатной платы, номинальный ток12 A, расчетное напряжение (III/2)200 В, номинальное сечение1 мм², размер шага3,81 мм, полюсов1, тип подключенияПружинный зажим, монтажПайка волной припоя, направление подключения, проводник/печатная плата90 °, цветзеленый, Расположение контактовЛинейное расположение выводов, Длина выводов [P]3,5 мм. Конечная клемма для терминирования индивидуально подобранных блоков.
Характеристики
Оглавление 1. Размеры
2. Общие сведения
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Общие сведения
3. Характеристики клемм
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Размеры
| Длина [ l ] | 15, 9 мм |
| Размер шага | 3, 81 мм |
| Высота | 16 мм |
| Длина выводов [P] | 3, 5 мм |
| Диаметр отверстий | 1, 2 мм |
2. Общие сведения
| Серия изделий | ZFKDS(A) 1-V |
| Расчетное импульсное напряжение (III/3) | 2, 5 кВ |
| Расчетное импульсное напряжение (III/2) | 2, 5 кВ |
| Расчетное импульсное напряжение (II/2) | 2, 5 кВ |
| Расчетное напряжение (III/3) | 200 В |
| Расчетное напряжение (III/2) | 200 В |
| Расчетное напряжение (II/2) | 400 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 12 A |
| Номинальное сечение | 1 мм² |
| Поверхность вывода под пайку | |
| Длина снятия изоляции | 7, 5 мм |
| Полюсов | 1 |
3. Характеристики клемм
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 16 |
4. Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
| CUL |
5. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 4.0 | 27141100 |
| ECl@ss 4.1 | 27141100 |
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27261100 |
| ECl@ss 6.0 | 27261100 |
| ECl@ss 7.0 | 27440401 |
| ECl@ss 8.0 | 27440401 |
| ECl@ss 9.0 | 27440401 |
7. ETIM
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002637 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
8. UNSPSC
| UNSPSC 6.01 | 30211801 |
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 18.0 | 39121432 |
| UNSPSC 19.0 | 39121432 |
| UNSPSC 20.0 | 39121432 |
| UNSPSC 21.0 | 39121432 |
Характеристики
Бренд
PHOENIX CONTACT
