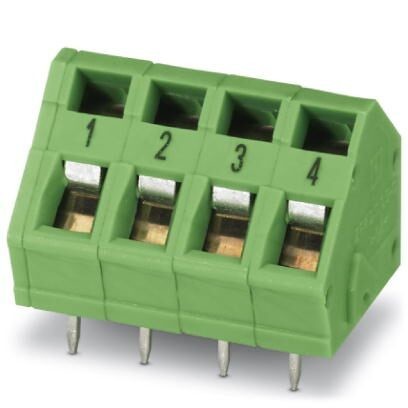

Клеммы для печатной платы, номинальный ток16 A, номинальное сечение1,5 мм², размер шага5 мм, полюсов4, тип подключенияПружинный зажим, монтажПайка волной припоя, направление подключения, проводник/печатная плата45 °, цветзеленый, Расположение контактовЛинейное расположение выводов, Длина выводов [P]3,5 мм. Клемма печатной платы соответствует требованиям «Директивы для PROFINET» в редакции от 05/2017
Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Размеры для проектирования печатной платы
8. Данные по упаковке
9. Электрические испытания
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Размеры для проектирования печатной платы
8. Данные по упаковке
9. Электрические испытания
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
1. Характеристики товаров
| Условное обозначение | Клеммы для печатной платы |
| Серия изделий | ZFKDS(A) 1, 5C-EX PROFINET |
| Размер шага | 5 мм |
| Полюсов | 4 |
| Тип подключения | Пружинный зажим |
| Тип монтажа | Пайка волной припоя |
| Расположение выводов | Линейное расположение выводов |
| Количество ярусов | 1 |
| Количество точек подключения | 4 |
| Количество потенциалов | 4 |
2. Электрические параметры
| Номинальный ток | 16 A |
| Номинальное напряжение | 176 В |
| Расчетный ток | 16 A |
3. Соединительная способность
| Тип подключения | Пружинный зажим |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 1, 5 мм² |
| Длина оголяемой части | 7 мм |
4. Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | горячее лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (10 - 16 мкм Sn) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (10 - 16 мкм Sn) |
5. Данные о материале - корпус
| Цвет корпуса | зеленый (6021) |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
6. Указание размеров изделия
| Длина [ l ] | 14, 1 мм |
| Ширина [ w ] | 21 мм |
| Высота [ h ] | 16, 25 мм |
| Размер шага | 5 мм |
| Монтажная высота (высота без паечного штифта) | 12, 75 мм |
| Длина выводов [P] | 3, 5 мм |
| Расстояние между штырями | 5, 08 мм |
| Размеры штыря | 0, 7 x 0, 7 мм |
7. Размеры для проектирования печатной платы
| Диаметр отверстий | 1, 1 мм |
| Расстояние между штырями | 5, 08 мм |
8. Данные по упаковке
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
9. Электрические испытания
| Расчетный ток | 16 A |
| Сечение провода | 1, 5 мм² |
10. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
11. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
12. eCl@ss
| ECl@ss 5.1 | 27261100 |
| ECl@ss 6.0 | 27261100 |
| ECl@ss 7.0 | 27440401 |
| ECl@ss 8.0 | 27440401 |
| ECl@ss 9.0 | 27440401 |
13. ETIM
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
Характеристики
Бренд
PHOENIX CONTACT
