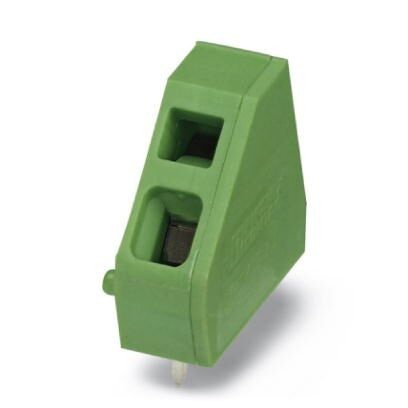

Клеммы для печатной платы, номинальный ток24 A, расчетное напряжение (III/2)400 В, номинальное сечение2,5 мм², размер шага5,08 мм, полюсов1, тип подключенияПружинный зажим, монтажПайка волной припоя, направление подключения, проводник/печатная плата45 °, цветзеленый, Расположение контактовЛинейное расположение выводов, Длина выводов [P]3,5 мм. Возможна установка в ряд модулей с различным количеством полюсов (контактов)!
Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Размеры для проектирования печатной платы
8. Данные по упаковке
9. Электрические испытания
10. Кривая нагрузочной способности / график зависимости параметров от температуры
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Размеры для проектирования печатной платы
8. Данные по упаковке
9. Электрические испытания
10. Кривая нагрузочной способности / график зависимости параметров от температуры
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
1. Характеристики товаров
Условное обозначение | Клеммы для печатной платы |
Серия изделий | ZFKDS(A) 2, 5 |
Размер шага | 5, 08 мм |
Полюсов | 1 |
Тип подключения | Пружинный зажим |
Тип монтажа | Пайка волной припоя |
Расположение выводов | Линейное расположение выводов |
Количество ярусов | 1 |
Количество точек подключения | 1 |
Количество потенциалов | 1 |
2. Электрические параметры
Номинальный ток | 24 A |
Номинальное напряжение | 400 В |
Расчетное напряжение | 250 В |
Расчетное напряжение (III/2) | 400 В |
Расчетное напряжение (II/2) | 630 В |
Расчетное импульсное напряжение (III/3) | 4 кВ |
Расчетное импульсное напряжение (III/2) | 4 кВ |
Расчетное импульсное напряжение (II/2) | 4 кВ |
3. Соединительная способность
Тип подключения | Пружинный зажим |
Вставной | да |
Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
Сечение провода AWG / kcmil | 24 ... 12 |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0, 25 мм² ... 2, 5 мм² |
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0, 25 мм² ... 1, 5 мм² |
Длина оголяемой части | 7 мм |
4. Данные о материале - контакт
Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
Материал, контакт | Сплав меди |
Металлическая поверхность точки подключения (внешнее покрытие) | Олово (10 - 16 мкм Sn) |
Металлическая поверхность зоны пайки (покрытие) | Олово (10 - 16 мкм Sn) |
5. Данные о материале - корпус
Цвет корпуса | зеленый (6021) |
Изоляционный материал | PA |
Группа изоляционного материала | I |
CTI согласно МЭК 60112 | 600 |
Класс воспламеняемости согласно UL 94 | V0 |
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
6. Указание размеров изделия
Чертеж | |
Длина [ l ] | 16, 85 мм |
Размер шага | 5, 08 мм |
Монтажная высота (высота без паечного штифта) | 15 мм |
Длина выводов [P] | 3, 5 мм |
Размеры штыря | 0, 8 x 0, 8 мм |
7. Размеры для проектирования печатной платы
Диаметр отверстий | 1, 3 мм |
8. Данные по упаковке
Форма упаковки | в картонной коробке |
Количество в одной упаковке | 50 |
Наименование, количество в одной упаковке | Шт. |
9. Электрические испытания
Расчетный ток | 24 A |
Сечение провода | 2, 5 мм² |
Расчетное напряжение (III/2) | 400 В |
Расчетное импульсное напряжение (III/2) | 4 кВ |
10. Кривая нагрузочной способности / график зависимости параметров от температуры
Диаграмма |
11. Стандарты и предписания
Подключение согласно стандарту | EN-VDE |
CUL | |
Класс воспламеняемости согласно UL 94 | V0 |
12. Соответствие экологическим нормам
China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
Не содержит опасных веществ, выходящих за пределы пороговых значений |
13. eCl@ss
ECl@ss 4.0 | 27141100 |
ECl@ss 4.1 | 27141100 |
ECl@ss 5.0 | 27141100 |
ECl@ss 5.1 | 27261100 |
ECl@ss 6.0 | 27261100 |
ECl@ss 7.0 | 27440401 |
ECl@ss 8.0 | 27440401 |
ECl@ss 9.0 | 27440401 |
14. ETIM
ETIM 3.0 | EC001121 |
ETIM 4.0 | EC002643 |
ETIM 5.0 | EC002643 |
ETIM 6.0 | EC002643 |
ETIM 7.0 | EC002643 |
15. UNSPSC
UNSPSC 6.01 | 30211801 |
UNSPSC 7.0901 | 39121432 |
UNSPSC 11 | 39121432 |
UNSPSC 12.01 | 39121432 |
UNSPSC 13.2 | 39121432 |
UNSPSC 18.0 | 39121432 |
UNSPSC 19.0 | 39121432 |
UNSPSC 20.0 | 39121432 |
UNSPSC 21.0 | 39121432 |
Характеристики
Бренд
Phoenix Contact
Последняя стоимость
34.08
