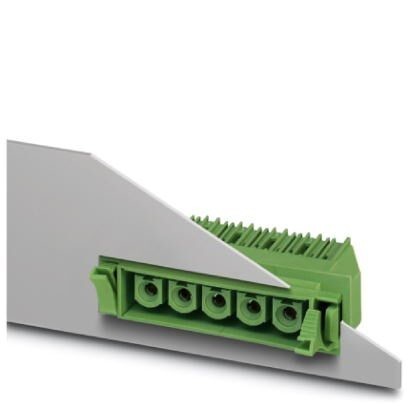

Компоненты для проходного монтажа, номинальный ток76 A, расчетное напряжение (III/2)1000 В, номинальное сечение16 мм², полюсов7, размер шага10,16 мм, цветзеленый, поверхность контактаСеребро, монтажПайка волной припоя, расположение выводовЛинейное расположение выводов, длина выводов [P]4,1 мм
Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Данные по упаковке
8. Воздушные пути и пути утечки
9. Кривая нагрузочной способности / график зависимости параметров от температуры
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Данные по упаковке
8. Воздушные пути и пути утечки
9. Кривая нагрузочной способности / график зависимости параметров от температуры
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Характеристики товаров
| Условное обозначение | Компоненты для проходного монтажа |
| Штекерная система | POWER COMBICON 16 |
| Тип контактов | Гнездовая часть |
| Серия изделий | DFK-IPC 16/..-G |
| Размер шага | 10, 16 мм |
| Полюсов | 7 |
| Тип монтажа | Пайка волной припоя |
| Расположение выводов | Линейное расположение выводов |
| Крепление | без |
| Количество ярусов | 1 |
| Количество точек подключения | 7 |
| Количество потенциалов | 7 |
2. Электрические параметры
| Номинальный ток | 76 A |
| Номинальное напряжение | 1000 В |
| Расчетное напряжение | 1000 В |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 8 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
3. Соединительная способность
| Вставной | да |
4. Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | |
| Металлическая поверхность зоны контакта (покрытие) | Серебро (4 - 8 мкм Ag) |
| Металлическая поверхность зоны пайки (покрытие) | Серебро (4 - 8 мкм Ag) |
5. Данные о материале - корпус
| Цвет корпуса | зеленый (6021) |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
6. Указание размеров изделия
| Чертеж | |
| Длина [ l ] | 34, 55 мм |
| Ширина [ w ] | 95, 24 мм |
| Высота [ h ] | 22 мм |
| Размер шага | 10, 16 мм |
| Монтажная высота (высота без паечного штифта) | 19, 9 мм |
| Длина выводов [P] | 4, 1 мм |
| Расстояние между штырями | 10, 16 мм |
| Размеры штыря | 0, 8 x 1, 2 мм |
| Размер a | 60, 96 мм |
7. Данные по упаковке
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 10 |
| Наименование, количество в одной упаковке | Шт. |
8. Воздушные пути и пути утечки
| Воздушный путь и путь утечки | DIN EN 60664-1 (VDE 0110-1) 2008-01 |
| Спецификации по испытанию | DIN EN 60664-1 (VDE 0110-1) 2008-01 |
| Минимальный воздушный путь - неоднородное поле (III/3) | 8 мм |
| Минимальный воздушный путь - неоднородное поле (III/2) | 8 мм |
| Минимальный воздушный путь - неоднородное поле (II/2) | 5, 5 мм |
| Минимальный путь утечки (III/3) | 12, 5 мм |
| Минимальный путь утечки (III/2) | 5 мм |
| Минимальный путь утечки (II/2) | 5 мм |
9. Кривая нагрузочной способности / график зависимости параметров от температуры
| Диаграмма |
10. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
11. eCl@ss
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141134 |
| ECl@ss 8.0 | 27440402 |
| ECl@ss 9.0 | 27440402 |
12. ETIM
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002637 |
| ETIM 5.0 | EC002637 |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
13. UNSPSC
| UNSPSC 6.01 | 30211810 |
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
