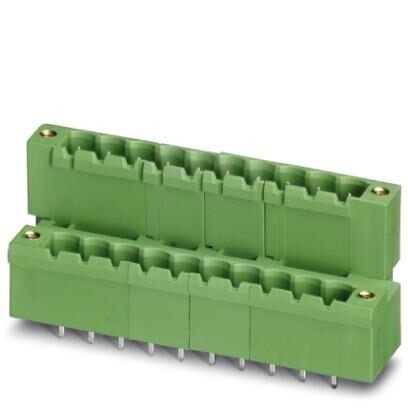

Компоненты для проходного монтажа MDSTBV 2,5/16-GF-5,08

Описание

Характеристики

Корпусная часть для печатных плат, номинальный ток10 A, расчетное напряжение (III/2)320 В, номинальное сечение2,5 мм², полюсов16, размер шага5,08 мм, цветзеленый, поверхность контактаолово, монтажПайка волной припоя, расположение выводовЛинейное расположение выводов, длина выводов [P]3,9 мм

Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Данные о материале - контакт
4. Данные о материале - корпус
5. Указание размеров изделия
6. Размеры для проектирования печатной платы
7. Данные по упаковке
8. Окружающие условия
9. Воздушные пути и пути утечки
10. Механические испытания (A)
11. Испытания на долговечность (B)
12. Климатическое испытания (D)
13. Испытания на долговечность и воздействие окружающей среды (E)
14. Испытание на вибростойкость
15. Соответствие экологическим нормам
16. eCl@ss
17. ETIM
1. Характеристики товаров
Условное обозначение Компоненты для проходного монтажа
Штекерная система CLASSIC COMBICON
Тип контактов штыревое
Серия изделий MDSTBV 2, 5/..-GF
Размер шага 5, 08 мм
Полюсов 16
Тип монтажа Пайка волной припоя
Расположение выводов Линейное расположение выводов
Количество ярусов 2
Количество точек подключения 32
Количество потенциалов 32
2. Электрические параметры
Номинальный ток 10 A
Номинальное напряжение 320 В
Расчетное напряжение 250 В
Расчетное напряжение (III/2) 320 В
Расчетное напряжение (II/2) 400 В
Расчетное импульсное напряжение (III/3) 4 кВ
Расчетное импульсное напряжение (III/2) 4 кВ
Расчетное импульсное напряжение (II/2) 4 кВ
3. Данные о материале - контакт
Указание Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт Сплав меди
Качество поверхности гальваническое лужение
Металлическая поверхность зоны контакта (покрытие) Олово (5 - 7 мкм Sn)
Металлическая поверхность зоны контакта (промежуточное покрытие) Никель (2 - 3 мкм Ni),
Металлическая поверхность зоны пайки (покрытие) Олово (5 - 7 мкм Sn)
Металлическая поверхность зоны пайки (промежуточное покрытие) Никель (2 - 3 мкм Ni)
4. Данные о материале - корпус
Цвет корпуса зеленый (6021)
Изоляционный материал PBT
Группа изоляционного материала IIIa
CTI согласно МЭК 60112 225
Класс воспламеняемости согласно UL 94 V0
5. Указание размеров изделия
Чертеж
Длина [ l ] 23, 7 мм
Ширина [ w ] 93, 98 мм
Высота [ h ] 26 мм
Размер шага 5, 08 мм
Монтажная высота (высота без паечного штифта) 22, 1 мм
Длина выводов [P] 3, 9 мм
Размеры штыря 1 x 1 мм
Размер a 76, 2 мм
6. Размеры для проектирования печатной платы
Диаметр отверстий 1, 4 мм
7. Данные по упаковке
Форма упаковки в картонной коробке
Количество в одной упаковке 50
Наименование, количество в одной упаковке Шт.
8. Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Температура окружающей среды (при монтаже) -5 °C ... 100 °C
Температура окружающей среды (при эксплуатации) -40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.)
9. Воздушные пути и пути утечки
Воздушный путь и путь утечки DIN EN 60664-1 (VDE 0110-1) 2008-01
Спецификации по испытанию DIN EN 60664-1 (VDE 0110-1) 2008-01
Минимальный воздушный путь - неоднородное поле (III/3) 3 мм
Минимальный воздушный путь - неоднородное поле (III/2) 3 мм
Минимальный воздушный путь - неоднородное поле (II/2) 3 мм
Минимальный путь утечки (III/3) 4 мм
Минимальный путь утечки (III/2) 4 мм
Минимальный путь утечки (II/2) 4 мм
10. Механические испытания (A)
Усилие установки на 1 полюс, прибл. 8 Н
Усилие съема на 1 полюс, прибл. 6 Н
Фиксированное расположение в процессе вставления > 20 N Испытание проведено
Крепление контакта требования > 20 N Испытание проведено
11. Испытания на долговечность (B)
Спецификации по испытанию DIN EN 60512-9-1 (VDE 0687-512-9-1) 2010-12
Проходное сопротивление R1 2, 5 мΩ
Циклы установки 25
Проходное сопротивление R2 2, 5 мΩ
Импульсное напряжение на уровне моря 4, 8 кВ
Испытательное переменное напряжение 2, 21 кВ
Сопротивлением изоляции между соседними полюсами >0.2 TΩ
12. Климатическое испытания (D)
Спецификации по испытанию DIN EN ISO 6988 1997-03
Нагрузка при охлаждении -40 °C/2 ч
Тепловая нагрузка 100 °C/168 ч
Коррозионное воздействие 0, 2 дм3 SO2 на 300 дм3/40 °C/1 цикл
Импульсное напряжение на уровне моря 4, 8 кВ
Испытательное переменное напряжение 2, 21 кВ
13. Испытания на долговечность и воздействие окружающей среды (E)
Спецификации по испытанию DIN EN 61984 (VDE 0627) 2009-11
Результат, степень защиты IP-код Защита от прикосновений «пробным пальцем» IP20
14. Испытание на вибростойкость
Спецификации по испытанию DIN EN 60068-2-6 (VDE 0468-2-6) 2008-10
Результат Испытание проведено
Частота 10 - 150 - 10 Гц
Скорость развертки 1 октава/мин.
Амплитуда 0, 35 мм (10 - 60, 1 Гц)
Ускорение 5г (60, 1 - 150 Гц)
Продолжительность испытания на 1 ось 2, 5 ч
15. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
16. eCl@ss
ECl@ss 4.0 27260700
ECl@ss 4.1 27260700
ECl@ss 5.0 27260700
ECl@ss 5.1 27260700
ECl@ss 6.0 27260700
ECl@ss 7.0 27440402
ECl@ss 8.0 27440402
ECl@ss 9.0 27440402
17. ETIM
ETIM 5.0 EC002637
ETIM 6.0 EC002637
ETIM 7.0 EC002637
