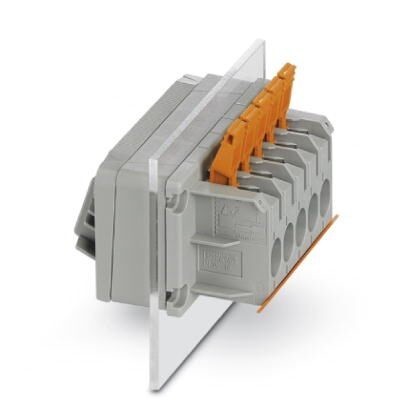

Проходная клемма, тип подключенияЗажим Push-Lock, Пружинные зажимы Push-in, полюсов5, ток нагрузки41 A, cечение2,5 мм² - 10 мм², yгол между направлениями подключения провода и установки разъема0 °, ширина74,4 мм, цветсерый
Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Возможности подключения, снаружи
4. Возможности подключения, внутри
5. Данные о материале - контакт
6. Данные о материале - корпус
7. Указание размеров изделия
8. Данные по упаковке
9. Окружающие условия
10. Электрические испытания
11. Воздушные пути и пути утечки
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
16. UNSPSC
2. Электрические параметры
3. Возможности подключения, снаружи
4. Возможности подключения, внутри
5. Данные о материале - контакт
6. Данные о материале - корпус
7. Указание размеров изделия
8. Данные по упаковке
9. Окружающие условия
10. Электрические испытания
11. Воздушные пути и пути утечки
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
16. UNSPSC
1. Характеристики товаров
| Условное обозначение | Проходная клемма |
| Серия изделий | PLW 16 |
| Полюсов | 5 |
| Тип подключения | Пружинный зажим Push-Lock |
| Количество ярусов | 2 |
| Количество точек подключения | 10 |
| Количество потенциалов | 5 |
2. Электрические параметры
| Номинальный ток | 41 A |
| Номинальное напряжение | 1000 В |
| Расчетное напряжение | 1000 В |
3. Возможности подключения, снаружи
| Тип подключения | Зажим Push-Lock |
| Направление подключения проводника к направлению вставления | 0 ° |
| Сечение жесткого провода | 2, 5 мм² ... 10 мм² |
| Один проводник/точка подключения многопроволочная | 2, 5 мм² ... 16 мм² |
| Сечение гибкого провода | 2, 5 мм² ... 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 2, 5 мм² ... 16 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 2, 5 мм² ... 16 мм² |
| Длина оголяемой части | 18 мм |
4. Возможности подключения, внутри
| Тип подключения | Пружинные зажимы Push-in |
| Направление подключения проводника к направлению вставления | 35 ° |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 1, 5 мм² ... 6 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 1, 5 мм² ... 6 мм² |
| Длина оголяемой части | 15 мм |
5. Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | луженый |
6. Данные о материале - корпус
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
7. Указание размеров изделия
| Чертеж | |
| Подпись к рисунку | Размер 54, 4 мм для 3-контактного варианта 4 контакта64, 4 мм5 контактов74, 4 мм |
| Ширина [ w ] | 74, 4 мм |
8. Данные по упаковке
| Количество в одной упаковке | 15 |
| Наименование, количество в одной упаковке | Шт. |
9. Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 105 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик) |
10. Электрические испытания
| Расчетный ток | 41 A |
| Сечение провода | 25 мм² |
11. Воздушные пути и пути утечки
| Воздушный путь и путь утечки | DIN EN 60947-1 (VDE 0660-100) 2011-10 |
| Спецификации по испытанию | DIN EN 60947-1 (VDE 0660-100) 2011-10 |
| Минимальный воздушный путь - неоднородное поле (III/3) | 8 мм |
| Минимальный воздушный путь - неоднородное поле (III/2) | 8 мм |
| Минимальный воздушный путь - неоднородное поле (II/2) | 5, 5 мм |
| Минимальный путь утечки (III/3) | 12, 5 мм |
| Минимальный путь утечки (III/2) | 5 мм |
| Минимальный путь утечки (II/2) | 5 мм |
12. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
| Указания по безопасности | • ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал. |
| • Необходимо учитывать инструкцию по установке / монтажу, которая имеется в разделе загрузок на странице изделия phoenixcontact.com/products. | |
| • Воронкообразное отверстие для ввода кабеля не имеет защиты от прикосновений. Никогда не подсоединять и не отсоединять клеммы под напряжением. Должны быть предприняты соответствующие меры для защиты от контакта с токоведущими частями. |
13. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
14. eCl@ss
| ECl@ss 4.0 | 27141100 |
| ECl@ss 4.1 | 27141100 |
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141134 |
| ECl@ss 8.0 | 27141134 |
| ECl@ss 9.0 | 27141134 |
15. ETIM
| ETIM 3.0 | EC001283 |
| ETIM 4.0 | EC001283 |
| ETIM 5.0 | EC001283 |
| ETIM 6.0 | EC001283 |
| ETIM 7.0 | EC001283 |
16. UNSPSC
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
