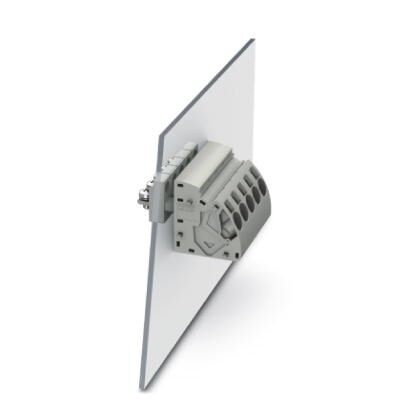

Проходная клемма PWO 16-POT/S

Описание

Характеристики

Проходная клемма, тип подключенияПружинные зажимы Push-in, Подсоединение кабельного наконечника, полюсов1, ток нагрузки76 A, cечение1,5 мм² - 16 мм², yгол между направлениями подключения провода и установки разъема45 °, ширина12 мм, цветсерый

Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Возможности подключения, снаружи
4. Возможности подключения, внутри
5. Данные о материале - контакт
6. Данные о материале - корпус
7. Указание размеров изделия
8. Данные по упаковке
9. Общие указания по изделиям
10. Окружающие условия
11. Электрические испытания
12. Воздушные пути и пути утечки
13. Стандарты и предписания
14. Соответствие экологическим нормам
15. eCl@ss
16. ETIM
17. UNSPSC
1. Характеристики товаров
Условное обозначение Проходная клемма
Серия изделий PWO 16-POT
Размер шага 12, 1 мм
Полюсов 1
Тип подключения Пружинные зажимы Push-in
Количество точек подключения 2
Количество потенциалов 1
2. Электрические параметры
Номинальный ток 76 A
Номинальное напряжение 1000 В
Расчетное напряжение 400 В
Расчетное напряжение (III/2) 500 В
Расчетное напряжение (II/2) 800 В
Расчетное импульсное напряжение (III/3) 4 кВ
Расчетное импульсное напряжение (III/2) 4 кВ
Расчетное импульсное напряжение (II/2) 4 кВ
3. Возможности подключения, снаружи
Тип подключения Пружинные зажимы Push-in
Направление подключения проводника к направлению вставления 45 °
Сечение жесткого провода 1, 5 мм² ... 16 мм²
Сечение гибкого провода 1, 5 мм² ... 16 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 1, 5 мм² ... 16 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 1, 5 мм² ... 16 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой 1, 5 мм² ... 4 мм²
Длина оголяемой части 18 мм
4. Возможности подключения, внутри
Тип подключения Подсоединение кабельного наконечника
Направление подключения проводника к направлению вставления 0 °
Подсоединение кабельного наконечника по стандарту DIN 46234 1980-03 5, 3 мм 11 мм M5 2 Нм 2, 5 Нм
5. Данные о материале - контакт
Указание Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт Сплав меди
Качество поверхности луженый
6. Данные о материале - корпус
Изоляционный материал PA
Группа изоляционного материала I
CTI согласно МЭК 60112 600
Класс воспламеняемости согласно UL 94 V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 125 °C
7. Указание размеров изделия
Ширина [ w ] 12 мм
Размер шага 12, 1 мм
8. Данные по упаковке
Количество в одной упаковке 50
Наименование, количество в одной упаковке Шт.
9. Общие указания по изделиям
Тип указания Указание по применению
Указание Для соблюдения номинального напряжения выровнять кабельные наконечники параллельно и по центру, а также залить клеммы с внутренней стороны.
10. Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Температура окружающей среды (при монтаже) -5 °C ... 100 °C
Температура окружающей среды (при эксплуатации) -40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
11. Электрические испытания
Расчетный ток 76 A
Сечение провода 16 мм²
Расчетное напряжение (III/2) 500 В
Расчетное импульсное напряжение (III/2) 4 кВ
12. Воздушные пути и пути утечки
Воздушный путь и путь утечки Внутренняя часть не залита DP-PWO 16-3 (ширина3 мм) DIN EN 60947-1 (VDE 0660-100) 2011-10
Применение Внутренняя часть не залита
DP-PWO 16-3 (ширина3 мм)
Спецификации по испытанию DIN EN 60947-1 (VDE 0660-100) 2011-10
Минимальный воздушный путь - неоднородное поле (III/3) 3 мм
Минимальный воздушный путь - неоднородное поле (III/2) 3 мм
Минимальный воздушный путь - неоднородное поле (II/2) 3 мм
Минимальный путь утечки (III/3) 5 мм
Минимальный путь утечки (III/2) 3 мм
Минимальный путь утечки (II/2) 4 мм
13. Стандарты и предписания
Подключение согласно стандарту UL
МЭК 60947-7-1
Класс воспламеняемости согласно UL 94 V0
Указания по безопасности • ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал.
• Необходимо учитывать инструкцию по установке / монтажу, которая имеется в разделе загрузок на странице изделия phoenixcontact.com/products.
• Для соблюдения номинального напряжения выровнять кабельный наконечник параллельно и по центру, а также залить клемму с внутренней стороны.
14. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
15. eCl@ss
ECl@ss 4.0 27141100
ECl@ss 4.1 27141100
ECl@ss 5.0 27141100
ECl@ss 5.1 27141100
ECl@ss 6.0 27141100
ECl@ss 7.0 27141134
ECl@ss 8.0 27141134
ECl@ss 9.0 27141134
16. ETIM
ETIM 3.0 EC001283
ETIM 4.0 EC001283
ETIM 5.0 EC001283
ETIM 6.0 EC001283
ETIM 7.0 EC001283
17. UNSPSC
UNSPSC 6.01 30211811
UNSPSC 7.0901 39121410
UNSPSC 11 39121410
UNSPSC 12.01 39121410
UNSPSC 13.2 39121410
UNSPSC 18.0 39121410
UNSPSC 19.0 39121410
UNSPSC 20.0 39121410
UNSPSC 21.0 39121410
