Проходная клемма TW 50/ 1-CL

Бренд:Phoenix Contact
К сравнению
В избранное
Артикул:AF159551

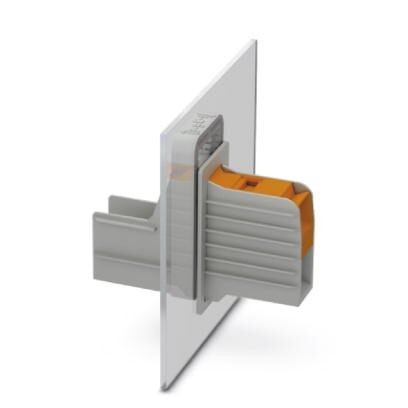

Проходная клемма TW 50/ 1-CL
Бренд
Последняя стоимость
Данная модель является проектным / заказным оборудованием.
Условия и цена предоставляются и уточняются по запросу.
Поставка под заказ.
Последняя стоимость:1630.14
Категории: Клеммы и разъемы
Описание
Характеристики

Проходная клемма, тип подключенияРазъем T-LOX с коленчатым рычагом, Подсоединение кабельного наконечника, полюсов1, ток нагрузки150 A, cечение10 мм²  -  50 мм², yгол между направлениями подключения провода и установки разъема0 °, ширина38 мм, цветсерый


Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Возможности подключения, снаружи
4. Возможности подключения, внутри
5. Данные о материале - контакт
6. Данные о материале - корпус
7. Указание размеров изделия
8. Размеры для монтажного выреза
9. Данные по упаковке
10. Общие указания по изделиям
11. Окружающие условия
12. Электрические испытания
13. Воздушные пути и пути утечки
14. Кривая нагрузочной способности / график зависимости параметров от температуры
15. Стандарты и предписания
16. Соответствие экологическим нормам
17. eCl@ss
18. ETIM
19. UNSPSC
1. Характеристики товаров
Условное обозначениеПроходная клемма
Серия изделийTW 50/..-CL
Полюсов1
Тип подключенияРазъем T-LOX с коленчатым рычагом
Количество точек подключения2
Количество потенциалов1
2. Электрические параметры
Номинальный ток150 A
Номинальное напряжение1000 В
Расчетное напряжение1000 В
3. Возможности подключения, снаружи
Тип подключенияРазъем T-LOX с коленчатым рычагом
Направление подключения проводника к направлению вставления0 °
Сечение жесткого провода10 мм² ... 50 мм²
Сечение гибкого провода16 мм² ... 50 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки10 мм² ... 50 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом10 мм² ... 50 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой6 мм² ... 16 мм²
4. Возможности подключения, внутри
Тип подключенияПодсоединение кабельного наконечника
Направление подключения проводника к направлению вставления0 °
Подсоединение кабельного наконечника по стандартуDIN 46234 1980-03 6, 5 мм 18 мм M6 6 Нм 8 Нм
5. Данные о материале - контакт
УказаниеСоответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контактСплав меди
Качество поверхностилуженый
6. Данные о материале - корпус
Изоляционный материалPA
Группа изоляционного материалаI
CTI согласно МЭК 60112600
Класс воспламеняемости согласно UL 94V0
Число воспламеняемости от тела накала GWFI согласно EN  60695-2-12850
Температура воспламеняемости от тела накала GWIT согласно EN  60695-2-13775
Температура при испытании твердости вдавливанием шарика согласно EN  60695-10-2125 °C
7. Указание размеров изделия
Ширина [ w ]38 мм
Размер шага20 мм
8. Размеры для монтажного выреза
Подпись к рисункуВеличина a = 29 мм
9. Данные по упаковке
Количество в одной упаковке10
Наименование, количество в одной упаковкеШт.
10. Общие указания по изделиям
Тип указанияУказание по безопасности
УказаниеВоронкообразное отверстие для ввода кабеля не имеет защиты от прикосновений. Никогда не подсоединять и не отсоединять клеммы под напряжением. Должны быть предприняты соответствующие меры для защиты от контакта с токоведущими частями.
11. Окружающие условия
Температура окружающей среды (хранение/транспорт)-40 °C ... 70 °C
Температура окружающей среды (при монтаже)-5 °C ... 100 °C
Температура окружающей среды (при эксплуатации)-40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
12. Электрические испытания
Расчетный ток150 A
Сечение провода50 мм²
13. Воздушные пути и пути утечки
Воздушный путь и путь утечкиDIN EN 60947-1 (VDE 0660-100) 2011-10
Спецификации по испытаниюDIN EN 60947-1 (VDE 0660-100) 2011-10
Минимальный воздушный путь - неоднородное поле (III/3)8 мм
Минимальный воздушный путь - неоднородное поле (III/2)8 мм
Минимальный воздушный путь - неоднородное поле (II/2)5, 5 мм
Минимальный путь утечки (III/3)12, 5 мм
Минимальный путь утечки (III/2)8 мм
Минимальный путь утечки (II/2)5, 5 мм
14. Кривая нагрузочной способности / график зависимости параметров от температуры
Диаграмма
15. Стандарты и предписания
Класс воспламеняемости согласно UL 94V0
Указания по безопасности• ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал.
• Необходимо учитывать инструкцию по установке / монтажу, которая имеется в разделе загрузок на странице изделия phoenixcontact.com/products.
• Воронкообразное отверстие для ввода кабеля не имеет защиты от прикосновений. Никогда не подсоединять и не отсоединять клеммы под напряжением. Должны быть предприняты соответствующие меры для защиты от контакта с токоведущими частями.
16. Соответствие экологическим нормам
China RoHSПериод времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
17. eCl@ss
ECl@ss 5.027141100
ECl@ss 5.127141100
ECl@ss 6.027141100
ECl@ss 7.027141134
ECl@ss 8.027141134
ECl@ss 9.027141134
18. ETIM
ETIM 5.0EC001283
ETIM 6.0EC001283
ETIM 7.0EC001283
19. UNSPSC
UNSPSC 13.239121410
UNSPSC 18.039121410
UNSPSC 19.039121410
UNSPSC 20.039121410
UNSPSC 21.039121410
