Описание
Характеристики
Компоненты для проходного монтажа, номинальный ток12 A, расчетное напряжение (III/2)320 В, номинальное сечение2,5 мм², полюсов2, размер шага5 мм, тип подключенияКонтакты под пайку / разъем для подключения плоского штекера, цветзеленый, поверхность контактаолово, монтажНепосредственный монтаж, длина выводов [P]9,3 мм
Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Данные по упаковке
8. Подключение и метод кабельной разводки
9. Испытание на растяжение
10. Механические испытания в соответствии со стандартом
11. Кривая нагрузочной способности / график зависимости параметров от температуры
12. Механические испытания (A)
13. Испытания на долговечность (B)
14. Климатическое испытания (D)
15. Испытания на долговечность и воздействие окружающей среды (E)
16. Стандарты и предписания
17. Соответствие экологическим нормам
18. eCl@ss
19. ETIM
20. UNSPSC
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Данные по упаковке
8. Подключение и метод кабельной разводки
9. Испытание на растяжение
10. Механические испытания в соответствии со стандартом
11. Кривая нагрузочной способности / график зависимости параметров от температуры
12. Механические испытания (A)
13. Испытания на долговечность (B)
14. Климатическое испытания (D)
15. Испытания на долговечность и воздействие окружающей среды (E)
16. Стандарты и предписания
17. Соответствие экологическим нормам
18. eCl@ss
19. ETIM
20. UNSPSC
1. Характеристики товаров
| Условное обозначение | Компоненты для проходного монтажа |
| Штекерная система | CLASSIC COMBICON |
| Тип контактов | штыревое |
| Серия изделий | DFK-MSTB 2, 5/..-GF |
| Размер шага | 5 мм |
| Полюсов | 2 |
| Тип подключения | Контакты под пайку / разъем для подключения плоского штекера |
| Тип монтажа | Непосредственный монтаж |
| Крепление | Фланец с резьбовым отверстием |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Количество потенциалов | 2 |
2. Электрические параметры
| Номинальный ток | 12 A |
| Номинальное напряжение | 320 В |
| Ток максимальный, подключение плоского штекера | |
| Расчетное напряжение | 320 В |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (II/2) | 630 В |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
3. Соединительная способность
| Тип подключения | Контакты под пайку / разъем для подключения плоского штекера |
| Вставной | да |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение провода AWG / kcmil | 24 ... 12 |
4. Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность зоны контакта (покрытие) | Олово (5 - 7 мкм Sn) |
| Металлическая поверхность зоны контакта (промежуточное покрытие) | Никель (2 - 3 мкм Ni), |
| Металлическая поверхность зоны пайки (покрытие) | Олово (5 - 7 мкм Sn) |
| Металлическая поверхность зоны пайки (промежуточное покрытие) | Никель (2 - 3 мкм Ni) |
5. Данные о материале - корпус
| Цвет корпуса | зеленый (6021) |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V2 |
6. Указание размеров изделия
| Чертеж | |
| Длина [ l ] | 17, 5 мм |
| Ширина [ w ] | 30 мм |
| Высота [ h ] | 29, 5 мм |
| Размер шага | 5 мм |
| Монтажная высота (высота без паечного штифта) | 20, 2 мм |
| Длина выводов [P] | 9, 3 мм |
| Размеры штыря | 0, 8 x 2, 8 мм |
| Размер a | 5 мм |
| Размеры, подключение плоского штекера | 2, 8 x 0, 8 mm |
7. Данные по упаковке
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
8. Подключение и метод кабельной разводки
| Испытание на повреждение и расшатывание проводника | DIN EN 60999-1 (VDE 0609-1) 2000-12 |
| Испытание проведено |
9. Испытание на растяжение
| Испытание на растяжение | DIN EN 60999-1 (VDE 0609-1) 2000-12 |
| Испытание проведено | |
| Сечение провода / тип кабеля / растягивающее усилие | 0, 2 мм² / жесткий / >10 Н |
| 0, 2 мм² / гибкий / >10 Н | |
| 2, 5 мм² / жесткий / >50 Н | |
| 2, 5 мм² / гибкий / >50 Н |
10. Механические испытания в соответствии со стандартом
| Визуальный контроль | Испытание проведено DIN EN 60512-1-1 2003-01 |
| Контроль размеров | Испытание проведено DIN EN 60512-1-2 2003-01 |
| Стойкость надписей | Испытание проведено DIN EN 60068-2-70 1996-07 |
| Результат | Испытание проведено |
| Спецификации по испытанию | DIN EN 60512-13-2 2006-11 |
| Количество циклов | 25 |
| Усилие установки на 1 полюс, прибл. | 10 Н |
| Усилие съема на 1 полюс, прибл. | 7 Н |
| Поляризация и кодирование | Испытание проведено DIN EN 60512-13-5 2006-11 |
| Результат | Испытание проведено |
| Спецификации по испытанию | DIN EN 60512-15-1 2009-03 |
| Сила на полюс | 35 Н |

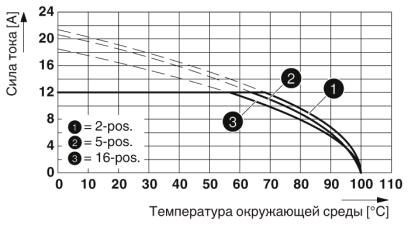

11. Кривая нагрузочной способности / график зависимости параметров от температуры
| Диаграмма |
12. Механические испытания (A)
| Усилие установки на 1 полюс, прибл. | 10 Н |
| Усилие съема на 1 полюс, прибл. | 7 Н |
| Фиксированное расположение в процессе вставления > 20 N | Испытание проведено |
| Крепление контакта требования > 20 N | Испытание проведено |
13. Испытания на долговечность (B)
| Спецификации по испытанию | DIN EN 60512-9-1 (VDE 0687-512-9-1) 2010-12 |
| Проходное сопротивление R1 | 1, 6 мΩ |
| Циклы установки | 25 |
| Проходное сопротивление R2 | 1, 7 мΩ |
| Импульсное напряжение на уровне моря | 4, 8 кВ |
| Испытательное переменное напряжение | 2, 21 кВ |
| Сопротивлением изоляции между соседними полюсами | >0.2 TΩ |
14. Климатическое испытания (D)
| Спецификации по испытанию | DIN EN ISO 6988 1997-03 |
| Нагрузка при охлаждении | -40 °C/2 ч |
| Тепловая нагрузка | 100 °C/168 ч |
| Коррозионное воздействие | 0, 2 дм3 SO2 на 300 дм3/40 °C/1 цикл |
| Импульсное напряжение на уровне моря | 4, 8 кВ |
| Испытательное переменное напряжение | 2, 21 кВ |
15. Испытания на долговечность и воздействие окружающей среды (E)
| Спецификации по испытанию | DIN EN 61984 (VDE 0627) 2009-11 |
| Результат, степень защиты IP-код | Защита от прикосновений «пробным пальцем» IP20 |
16. Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
| CSA | |
| Класс воспламеняемости согласно UL 94 | V2 |
17. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
18. eCl@ss
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27260700 |
| ECl@ss 7.0 | 27440402 |
| ECl@ss 8.0 | 27440402 |
| ECl@ss 9.0 | 27440402 |
19. ETIM
| ETIM 3.0 | EC001283 |
| ETIM 4.0 | EC001283 |
| ETIM 5.0 | EC001283 |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
20. UNSPSC
| UNSPSC 6.01 | 30211810 |
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
Характеристики
Бренд
Phoenix Contact
