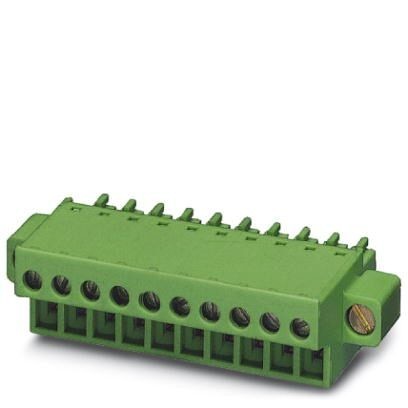

Разъем печатной платы FRONT-MC 1,5/15-STF-3,81

Описание

Характеристики

Разъемы для печатной платы, номинальный ток8 A, расчетное напряжение (III/2)160 В, номинальное сечение1,5 мм², полюсов15, размер шага3,81 мм, тип подключенияФронтальные винтовые зажимы, цветзеленый, поверхность контактаолово

Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные о кабельных наконечниках
5. Данные по фланцу
6. Данные о материале - контакт
7. Данные о материале - корпус
8. Указание размеров изделия
9. Данные по упаковке
10. Окружающие условия
11. Подключение и метод кабельной разводки
12. Испытание на растяжение
13. Механические испытания в соответствии со стандартом
14. Воздушные пути и пути утечки
15. Кривая нагрузочной способности / график зависимости параметров от температуры
16. Механические испытания (A)
17. Испытания на долговечность (B)
18. Климатическое испытания (D)
19. Испытания на долговечность и воздействие окружающей среды (E)
20. Соответствие экологическим нормам
21. eCl@ss
22. ETIM
23. UNSPSC
1. Характеристики товаров
Условное обозначение Разъем печатной платы
Штекерная система MINI COMBICON
Тип контактов Гнездовая часть
Серия изделий FRONT-MC 1, 5/..-STF
Размер шага 3, 81 мм
Полюсов 15
Тип подключения Фронтальные винтовые зажимы
Форма привода, головка винта прямой шлиц
Резьба винтов M2
Крепление Фланец, закрепляемый винтами
Количество ярусов 1
Количество точек подключения 15
Количество потенциалов 15
2. Электрические параметры
Номинальный ток 8 A
Номинальное напряжение 160 В
Расчетное напряжение 160 В
Расчетное напряжение (III/2) 160 В
Расчетное напряжение (II/2) 320 В
Расчетное импульсное напряжение (III/3) 2, 5 кВ
Расчетное импульсное напряжение (III/2) 2, 5 кВ
Расчетное импульсное напряжение (II/2) 2, 5 кВ
3. Соединительная способность
Тип подключения Фронтальные винтовые зажимы
Вставной да
Сечение жесткого провода 0, 14 мм² ... 1, 5 мм²
Сечение гибкого провода 0, 14 мм² ... 1, 5 мм²
Сечение провода AWG / kcmil 28 ... 16
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 0, 25 мм² ... 1, 5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 0, 25 мм² ... 0, 5 мм²
2 жестких провода одинакового сечения 0, 14 мм² ... 0, 5 мм²
2 гибких провода одинакового сечения 0, 14 мм² ... 0, 75 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH 0, 25 мм² ... 0, 34 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH 0, 5 мм² ... 0, 5 мм²
Калиберная пробка a x b / диаметр 2, 4 мм x 1, 5 мм / 1, 6 мм
Длина оголяемой части 9 мм
Момент затяжки 0, 22 Нм ... 0, 25 Нм
4. Данные о кабельных наконечниках
Кабельные наконечники без изоляционных втулок, согласно DIN 46228‑1 Сечение 0, 25 мм²Длина7 мм ... 9 мм
Сечение 0, 34 мм²Длина7 мм ... 9 мм
Сечение 0, 5 мм²Длина8 мм ... 9 мм
Сечение 0, 75 мм²Длина8 мм ... 9 мм
Сечение 1 мм²Длина8 мм ... 9 мм
Сечение 1, 5 мм²Длина9 мм
Кабельные наконечники с изоляционными втулками, согласно DIN 46228‑4 Сечение 0, 25 мм²Длина8 мм ... 9 мм
Сечение 0, 34 мм²Длина8 мм ... 9 мм
Сечение 0, 5 мм²Длина8 мм ... 9 мм
5. Данные по фланцу
Тип фиксатора Винтовой зажим
Крепежный фланец Фланец, закрепляемый винтами
Момент затяжки 0, 3 Нм
6. Данные о материале - контакт
Указание Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт Сплав меди
Качество поверхности горячее лужение
Металлическая поверхность точки подключения (внешнее покрытие) Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны контакта (покрытие) Олово (4 - 8 мкм Sn)
7. Данные о материале - корпус
Цвет корпуса зеленый (6021)
Изоляционный материал PA
Группа изоляционного материала I
CTI согласно МЭК 60112 600
Класс воспламеняемости согласно UL 94 V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 125 °C
8. Указание размеров изделия
Чертеж
Длина [ l ] 21, 7 мм
Ширина [ w ] 67, 54 мм
Высота [ h ] 12, 3 мм
Размер шага 3, 81 мм
Монтажная высота (высота без паечного штифта) 12, 3 мм
Размер a 53, 34 мм
9. Данные по упаковке
Форма упаковки в картонной коробке
Количество в одной упаковке 50
Наименование, количество в одной упаковке Шт.
10. Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Температура окружающей среды (при монтаже) -5 °C ... 100 °C
Температура окружающей среды (при эксплуатации) -40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.)
11. Подключение и метод кабельной разводки
Испытание на повреждение и расшатывание проводника DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
12. Испытание на растяжение
Испытание на растяжение DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие 0, 14 мм² / жесткий / >10 Н
0, 14 мм² / гибкий / >10 Н
1, 5 мм² / жесткий / >40 Н
1, 5 мм² / гибкий / >40 Н
13. Механические испытания в соответствии со стандартом
Спецификация испытания DIN EN 61984 (VDE 0627)
Визуальный контроль Испытание проведено DIN EN 60512-1-1 2003-01
Контроль размеров Испытание проведено DIN EN 60512-1-2 2003-01
Стойкость надписей Испытание проведено DIN EN 60068-2-70 1996-07
Результат Испытание проведено
Спецификации по испытанию DIN EN 60512-13-2 2006-11
Количество циклов 25
Поляризация и кодирование Испытание проведено DIN EN 60512-13-5 2006-11
Результат Испытание проведено
Спецификации по испытанию DIN EN 60512-15-1 2009-03
Сила на полюс 27 Н
14. Воздушные пути и пути утечки
Воздушный путь и путь утечки DIN EN 60664-1 (VDE 0110-1) 2008-01
Спецификации по испытанию DIN EN 60664-1 (VDE 0110-1) 2008-01
Минимальный воздушный путь - неоднородное поле (III/3) 1, 5 мм
Минимальный воздушный путь - неоднородное поле (III/2) 1, 5 мм
Минимальный воздушный путь - неоднородное поле (II/2) 1, 5 мм
Минимальный путь утечки (III/3) 2 мм
Минимальный путь утечки (III/2) 1, 5 мм
Минимальный путь утечки (II/2) 1, 6 мм
15. Кривая нагрузочной способности / график зависимости параметров от температуры
Диаграмма
Спецификации по испытанию DIN EN 61984 (VDE 0627)
16. Механические испытания (A)
Спецификация испытания DIN EN 61984 (VDE 0627)
Фиксированное расположение в процессе вставления > 20 N Испытание проведено
Крепление контакта требования > 20 N Испытание проведено
17. Испытания на долговечность (B)
Спецификации по испытанию DIN EN 60512-9-1 (VDE 0687-512-9-1) 2010-12
Проходное сопротивление R1 1, 8 мΩ
Циклы установки 25
Проходное сопротивление R2 2 мΩ
Импульсное напряжение на уровне моря 2, 95 кВ
Испытательное переменное напряжение 1, 39 кВ
Сопротивлением изоляции между соседними полюсами >42 ГΩ
18. Климатическое испытания (D)
Спецификации по испытанию DIN EN ISO 6988 1997-03
Нагрузка при охлаждении -40 °C/2 ч
Тепловая нагрузка 100 °C/168 ч
Коррозионное воздействие 0, 2 дм3 SO2 на 300 дм3/40 °C/1 цикл
Импульсное напряжение на уровне моря 2, 95 кВ
Испытательное переменное напряжение 1, 39 кВ
19. Испытания на долговечность и воздействие окружающей среды (E)
Спецификации по испытанию DIN EN 61984 (VDE 0627) 2009-11
Результат, степень защиты IP-код Защита от прикосновений «пробным пальцем» IP20
20. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
21. eCl@ss
ECl@ss 4.0 27260700
ECl@ss 4.1 27260700
ECl@ss 5.0 27260700
ECl@ss 5.1 27260700
ECl@ss 6.0 27260700
ECl@ss 7.0 27440309
ECl@ss 8.0 27440309
ECl@ss 9.0 27440309
22. ETIM
ETIM 3.0 EC001121
ETIM 4.0 EC002638
ETIM 5.0 EC002638
ETIM 6.0 EC002638
ETIM 7.0 EC002638
23. UNSPSC
UNSPSC 6.01 30211810
UNSPSC 7.0901 39121409
UNSPSC 11 39121409
UNSPSC 12.01 39121409
UNSPSC 13.2 39121409
UNSPSC 18.0 39121409
UNSPSC 19.0 39121409
UNSPSC 20.0 39121409
UNSPSC 21.0 39121409

Характеристики

Бренд

PHOENIX CONTACT

Последняя стоимость

2609.52

Условное обозначение	Разъем печатной платы
Штекерная система	MINI COMBICON
Тип контактов	Гнездовая часть
Серия изделий	FRONT-MC 1, 5/..-STF
Размер шага	3, 81 мм
Полюсов	15
Тип подключения	Фронтальные винтовые зажимы
Форма привода, головка винта	прямой шлиц
Резьба винтов	M2
Крепление	Фланец, закрепляемый винтами
Количество ярусов	1
Количество точек подключения	15
Количество потенциалов	15

Номинальный ток	8 A
Номинальное напряжение	160 В
Расчетное напряжение	160 В
Расчетное напряжение (III/2)	160 В
Расчетное напряжение (II/2)	320 В
Расчетное импульсное напряжение (III/3)	2, 5 кВ
Расчетное импульсное напряжение (III/2)	2, 5 кВ
Расчетное импульсное напряжение (II/2)	2, 5 кВ

Тип подключения	Фронтальные винтовые зажимы
Вставной	да
Сечение жесткого провода	0, 14 мм² ... 1, 5 мм²
Сечение гибкого провода	0, 14 мм² ... 1, 5 мм²
Сечение провода AWG / kcmil	28 ... 16
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки	0, 25 мм² ... 1, 5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом	0, 25 мм² ... 0, 5 мм²
2 жестких провода одинакового сечения	0, 14 мм² ... 0, 5 мм²
2 гибких провода одинакового сечения	0, 14 мм² ... 0, 75 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH	0, 25 мм² ... 0, 34 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH	0, 5 мм² ... 0, 5 мм²
Калиберная пробка a x b / диаметр	2, 4 мм x 1, 5 мм / 1, 6 мм
Длина оголяемой части	9 мм
Момент затяжки	0, 22 Нм ... 0, 25 Нм

Кабельные наконечники без изоляционных втулок, согласно DIN 46228‑1	Сечение 0, 25 мм²Длина7 мм ... 9 мм
	Сечение 0, 34 мм²Длина7 мм ... 9 мм
	Сечение 0, 5 мм²Длина8 мм ... 9 мм
	Сечение 0, 75 мм²Длина8 мм ... 9 мм
	Сечение 1 мм²Длина8 мм ... 9 мм
	Сечение 1, 5 мм²Длина9 мм
Кабельные наконечники с изоляционными втулками, согласно DIN 46228‑4	Сечение 0, 25 мм²Длина8 мм ... 9 мм
	Сечение 0, 34 мм²Длина8 мм ... 9 мм
	Сечение 0, 5 мм²Длина8 мм ... 9 мм

Тип фиксатора	Винтовой зажим
Крепежный фланец	Фланец, закрепляемый винтами
Момент затяжки	0, 3 Нм

Указание	Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт	Сплав меди
Качество поверхности	горячее лужение
Металлическая поверхность точки подключения (внешнее покрытие)	Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны контакта (покрытие)	Олово (4 - 8 мкм Sn)

Цвет корпуса	зеленый (6021)
Изоляционный материал	PA
Группа изоляционного материала	I
CTI согласно МЭК 60112	600
Класс воспламеняемости согласно UL 94	V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12	850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13	775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2	125 °C

Чертеж
Длина [ l ]	21, 7 мм
Ширина [ w ]	67, 54 мм
Высота [ h ]	12, 3 мм
Размер шага	3, 81 мм
Монтажная высота (высота без паечного штифта)	12, 3 мм
Размер a	53, 34 мм

Форма упаковки	в картонной коробке
Количество в одной упаковке	50
Наименование, количество в одной упаковке	Шт.

Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C
Температура окружающей среды (при монтаже)	-5 °C ... 100 °C
Температура окружающей среды (при эксплуатации)	-40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.)


Испытание на повреждение и расшатывание проводника	DIN EN 60999-1 (VDE 0609-1) 2000-12
	Испытание проведено

Испытание на растяжение	DIN EN 60999-1 (VDE 0609-1) 2000-12
	Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие	0, 14 мм² / жесткий / >10 Н
	0, 14 мм² / гибкий / >10 Н
	1, 5 мм² / жесткий / >40 Н
	1, 5 мм² / гибкий / >40 Н

Спецификация испытания	DIN EN 61984 (VDE 0627)
Визуальный контроль	Испытание проведено DIN EN 60512-1-1 2003-01
Контроль размеров	Испытание проведено DIN EN 60512-1-2 2003-01
Стойкость надписей	Испытание проведено DIN EN 60068-2-70 1996-07
Результат	Испытание проведено
Спецификации по испытанию	DIN EN 60512-13-2 2006-11
Количество циклов	25
Поляризация и кодирование	Испытание проведено DIN EN 60512-13-5 2006-11
Результат	Испытание проведено
Спецификации по испытанию	DIN EN 60512-15-1 2009-03
Сила на полюс	27 Н

Воздушный путь и путь утечки	DIN EN 60664-1 (VDE 0110-1) 2008-01
Спецификации по испытанию	DIN EN 60664-1 (VDE 0110-1) 2008-01
Минимальный воздушный путь - неоднородное поле (III/3)	1, 5 мм
Минимальный воздушный путь - неоднородное поле (III/2)	1, 5 мм
Минимальный воздушный путь - неоднородное поле (II/2)	1, 5 мм
Минимальный путь утечки (III/3)	2 мм
Минимальный путь утечки (III/2)	1, 5 мм
Минимальный путь утечки (II/2)	1, 6 мм

Диаграмма
Спецификации по испытанию	DIN EN 61984 (VDE 0627)

Спецификация испытания	DIN EN 61984 (VDE 0627)
Фиксированное расположение в процессе вставления > 20 N	Испытание проведено
Крепление контакта требования > 20 N	Испытание проведено

Спецификации по испытанию	DIN EN 60512-9-1 (VDE 0687-512-9-1) 2010-12
Проходное сопротивление R1	1, 8 мΩ
Циклы установки	25
Проходное сопротивление R2	2 мΩ
Импульсное напряжение на уровне моря	2, 95 кВ
Испытательное переменное напряжение	1, 39 кВ
Сопротивлением изоляции между соседними полюсами	>42 ГΩ

Спецификации по испытанию	DIN EN ISO 6988 1997-03
Нагрузка при охлаждении	-40 °C/2 ч
Тепловая нагрузка	100 °C/168 ч
Коррозионное воздействие	0, 2 дм3 SO2 на 300 дм3/40 °C/1 цикл
Импульсное напряжение на уровне моря	2, 95 кВ
Испытательное переменное напряжение	1, 39 кВ

Спецификации по испытанию	DIN EN 61984 (VDE 0627) 2009-11
Результат, степень защиты IP-код	Защита от прикосновений «пробным пальцем» IP20

China RoHS	Период времени для применения по назначениюне ограничен = EFUP-e
	Не содержит опасных веществ, выходящих за пределы пороговых значений

ECl@ss 4.0	27260700
ECl@ss 4.1	27260700
ECl@ss 5.0	27260700
ECl@ss 5.1	27260700
ECl@ss 6.0	27260700
ECl@ss 7.0	27440309
ECl@ss 8.0	27440309
ECl@ss 9.0	27440309

ETIM 3.0	EC001121
ETIM 4.0	EC002638
ETIM 5.0	EC002638
ETIM 6.0	EC002638
ETIM 7.0	EC002638

UNSPSC 6.01	30211810
UNSPSC 7.0901	39121409
UNSPSC 11	39121409
UNSPSC 12.01	39121409
UNSPSC 13.2	39121409
UNSPSC 18.0	39121409
UNSPSC 19.0	39121409
UNSPSC 20.0	39121409
UNSPSC 21.0	39121409
