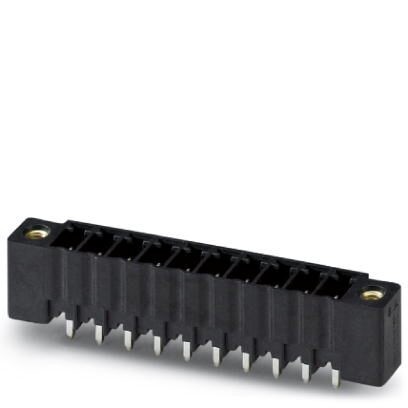

Корпусная часть для печатных плат, номинальный ток8 A, расчетное напряжение (III/2)160 В, номинальное сечение1,5 мм², полюсов7, размер шага3,81 мм, цветчерный, поверхность контактаолово, монтажTHR пайка, расположение выводовЛинейное расположение выводов, длина выводов [P]2,6 мм, Информация для пользователя и рекомендации по проектированию процесса технологии сквозного печатного монтажа находится в разделе загрузок
Характеристики
Оглавление 1. Размеры
2. Общие сведения
3. Общие указания
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Общие сведения
3. Общие указания
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Размеры
| Длина [ l ] | 7, 25 мм |
| Ширина | 37, 06 мм |
| Размер шага | 3, 81 мм |
| Размер a | 22, 86 мм |
| Ширина [ w ] | 37, 06 мм |
| Высота [ h ] | 11, 8 мм |
| Высота | 9, 2 мм |
| Длина штыря под пайку | 2, 6 мм |
| Размеры штыря | 0, 8 x 0, 8 мм |
| Длина | 7, 25 мм |
2. Общие сведения
| Серия изделий | MCV 1, 5/..-GF-THR |
| Группа изоляционного материала | IIIa |
| Расчетное импульсное напряжение (III/3) | 2, 5 кВ |
| Расчетное импульсное напряжение (III/2) | 2, 5 кВ |
| Расчетное импульсное напряжение (II/2) | 2, 5 кВ |
| Расчетное напряжение (III/3) | 160 В |
| Расчетное напряжение (III/2) | 160 В |
| Расчетное напряжение (II/2) | 250 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 8 A |
| Максимальный ток нагрузки | 8 A |
| Изоляционный материал | LCP |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | черный |
| Полюсов | 7 |
3. Общие указания
| Тип указания | Характеристики процесса пайки |
| Указание | Процесс пайки оплавлением припоя согласно МЭК 60068-2-58 или DIN EN 61760-1 (в текущей редакции)Уровень чувствительности к влажности (MSL) = 1 согласно IPC/JEDEC J-STD-020-C |
4. Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
5. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
6. eCl@ss
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27260700 |
| ECl@ss 7.0 | 27440402 |
| ECl@ss 8.0 | 27440402 |
| ECl@ss 9.0 | 27440402 |
7. ETIM
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002637 |
| ETIM 5.0 | EC002637 |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
8. UNSPSC
| UNSPSC 6.01 | 30211810 |
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
