Разъемы для печатной платы, номинальный ток32 A, расчетное напряжение (III/2)1000 В, номинальное сечение16 мм², полюсов3, размер шага7,62 мм, тип подключенияНожевые контакты, цветзеленый, поверхность контактаолово
Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Данные по упаковке
8. Окружающие условия
9. Подключение и метод кабельной разводки
10. Испытание на растяжение
11. Механические испытания в соответствии со стандартом
12. Воздушные пути и пути утечки
13. Температурные циклы
14. Механические испытания (A)
15. Испытания на долговечность (B)
16. Климатическое испытания (D)
17. Испытания на долговечность и воздействие окружающей среды (E)
18. Соответствие экологическим нормам
19. eCl@ss
20. ETIM
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Данные по упаковке
8. Окружающие условия
9. Подключение и метод кабельной разводки
10. Испытание на растяжение
11. Механические испытания в соответствии со стандартом
12. Воздушные пути и пути утечки
13. Температурные циклы
14. Механические испытания (A)
15. Испытания на долговечность (B)
16. Климатическое испытания (D)
17. Испытания на долговечность и воздействие окружающей среды (E)
18. Соответствие экологическим нормам
19. eCl@ss
20. ETIM
1. Характеристики товаров
| Условное обозначение | Разъем печатной платы |
| Штекерная система | POWER COMBICON 6 |
| Тип контактов | Гнездовая часть |
| Серия изделий | PC 6/..-ST-BUS |
| Размер шага | 7, 62 мм |
| Полюсов | 3 |
| Тип подключения | Ножевые контакты |
| Форма привода, головка винта | Torx® (T15) |
| Крепление | без |
| Количество ярусов | 1 |
| Количество точек подключения | 3 |
| Количество потенциалов | 3 |
2. Электрические параметры
| Номинальный ток | 32 A |
| Номинальное напряжение | 1000 В |
| Расчетное напряжение | 1000 В |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 8 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
3. Соединительная способность
| Тип подключения | Ножевые контакты |
| Вставной | да |
| Сечение гибкого провода | 16 мм² (H07V-K / максимальный наружный диаметр 8, 1 мм) |
| Момент затяжки | 3 Нм |
4. Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | горячее лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (4 - 8 мкм Sn) |
| Металлическая поверхность зоны контакта (покрытие) | Олово (4 - 8 мкм Sn) |
5. Данные о материале - корпус
| Цвет корпуса | зеленый (6021) |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
6. Указание размеров изделия
| Длина [ l ] | 28, 75 мм |
| Ширина [ w ] | 34, 2 мм |
| Высота [ h ] | 58 мм |
| Размер шага | 7, 62 мм |
| Монтажная высота (высота без паечного штифта) | 58 мм |
| Размер a | 15, 24 мм |
7. Данные по упаковке
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 20 |
| Наименование, количество в одной упаковке | Шт. |
8. Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 40 °C (зависит от изоляции проводника) |

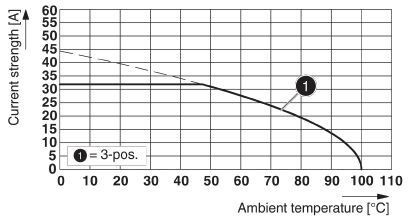

| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.) |
9. Подключение и метод кабельной разводки
| Проверка подсоединения проводника | Заизолированный конец самого большого проводника вводится в отверстие клеммы полностью и без приложения большого усилия. |
| Результат проверки | Испытание проведено |
| Испытание - Множественное под- и отключение | DIN EN 60998-2-3 (VDE 0613-2-3) 2005-03 |
| Испытание проведено | |
| Испытание на повреждение и расшатывание проводника | DIN EN 60998-2-3 (VDE 0613-2-3) 2005-03 |
| Испытание проведено |
10. Испытание на растяжение
| Испытание на растяжение | DIN EN 60998-2-3 (VDE 0613-2-3) 2005-03 |
| Испытание проведено | |
| Сечение провода / тип кабеля / растягивающее усилие | 16 мм² / гибкий / >100 Н |
11. Механические испытания в соответствии со стандартом
| Визуальный контроль | Испытание проведено DIN EN 60512-1-1 2003-01 |
| Контроль размеров | Испытание проведено DIN EN 60512-1-2 2003-01 |
| Стойкость надписей | Испытание проведено DIN EN 60068-2-70 1996-07 |
| Результат | Испытание проведено |
| Спецификации по испытанию | DIN EN 60512-13-2 2006-11 |
| Количество циклов | 25 |
| Усилие установки на 1 полюс, прибл. | 13 Н |
| Усилие съема на 1 полюс, прибл. | 16 Н |
| Поляризация и кодирование | Испытание проведено DIN EN 60512-13-5 2006-11 |
| Результат | Испытание проведено |
| Спецификации по испытанию | DIN EN 60512-15-1 2009-03 |
| Сила на полюс | 20 Н |
12. Воздушные пути и пути утечки
| Воздушный путь и путь утечки | DIN EN 60664-1 (VDE 0110-1) 2008-01 |
| Спецификации по испытанию | DIN EN 60664-1 (VDE 0110-1) 2008-01 |
| Минимальный воздушный путь - неоднородное поле (III/3) | 8 мм |
| Минимальный воздушный путь - неоднородное поле (III/2) | 8 мм |
| Минимальный воздушный путь - неоднородное поле (II/2) | 5, 5 мм |
| Минимальный путь утечки (III/3) | 12, 5 мм |
| Минимальный путь утечки (III/2) | 5 мм |
| Минимальный путь утечки (II/2) | 5 мм |
13. Температурные циклы
| Спецификации по испытанию | DIN EN 60998-2-3 (VDE 0613-2-3) 2005-03 |
| Испытательный ток (минимальное сечение) | 32 A DC |
| Температурные циклы | 384 |
14. Механические испытания (A)
| Усилие установки на 1 полюс, прибл. | 13 Н |
| Усилие съема на 1 полюс, прибл. | 16 Н |
| Фиксированное расположение в процессе вставления > 20 N | Испытание проведено |
| Крепление контакта требования > 20 N | Испытание проведено |
15. Испытания на долговечность (B)
| Спецификации по испытанию | DIN EN 60512-9-1 (VDE 0687-512-9-1) 2010-12 |
| Проходное сопротивление R1 | 0, 7 мΩ |
| Циклы установки | 25 |
| Проходное сопротивление R2 | 0, 7 мΩ |
| Импульсное напряжение на уровне моря | 9, 8 кВ |
| Испытательное переменное напряжение | 4, 26 кВ |
16. Климатическое испытания (D)
| Спецификации по испытанию | DIN EN ISO 6988 1997-03 |
| Нагрузка при охлаждении | -40 °C/2 ч |
| Тепловая нагрузка | 100 °C/168 ч |
| Коррозионное воздействие | 0, 2 дм3 SO2 на 300 дм3/40 °C/1 цикл |
| Импульсное напряжение на уровне моря | 9, 8 кВ |
| Испытательное переменное напряжение | 4, 26 кВ |
17. Испытания на долговечность и воздействие окружающей среды (E)
| Спецификации по испытанию | DIN EN 61984 (VDE 0627) 2009-11 |
| Результат, степень защиты IP-код | Защита от прикосновений «пробным пальцем» IP20 |
18. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
19. eCl@ss
| ECl@ss 8.0 | 27440309 |
| ECl@ss 9.0 | 27440309 |
20. ETIM
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
