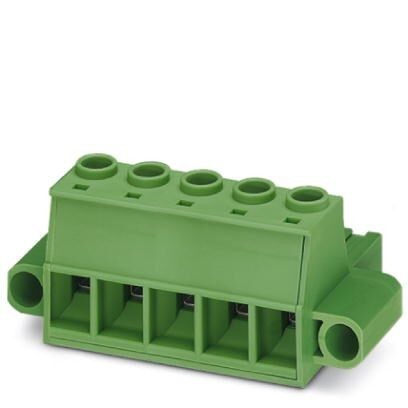

Разъем печатной платы PC 6/ 4-STF-10,16

Описание

Характеристики

Разъемы для печатной платы, номинальный ток41 A, расчетное напряжение (III/2)1000 В, номинальное сечение6 мм², полюсов4, размер шага10,16 мм, тип подключенияВинтовой зажим с натяжной гильзой, цветзеленый, поверхность контактаСеребро

Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные по фланцу
5. Данные о материале - контакт
6. Данные о материале - корпус
7. Указание размеров изделия
8. Данные по упаковке
9. Общие указания по изделиям
10. Окружающие условия
11. Воздушные пути и пути утечки
12. Кривая нагрузочной способности / график зависимости параметров от температуры
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
16. UNSPSC
1. Характеристики товаров
Условное обозначение Разъем печатной платы
Штекерная система POWER COMBICON 16
Тип контактов Гнездовая часть
Серия изделий PC 6/..-STF
Размер шага 10, 16 мм
Полюсов 4
Тип подключения Винтовой зажим с натяжной гильзой
Форма привода, головка винта прямой шлиц (L)
Резьба винтов M4
Крепление Фланец, закрепляемый винтами
Количество ярусов 1
Количество точек подключения 4
Количество потенциалов 4
2. Электрические параметры
Номинальный ток 41 A
Номинальное напряжение 1000 В
Расчетное напряжение 1000 В
Расчетное напряжение (III/2) 1000 В
Расчетное напряжение (II/2) 1000 В
Расчетное импульсное напряжение (III/3) 8 кВ
Расчетное импульсное напряжение (III/2) 8 кВ
Расчетное импульсное напряжение (II/2) 6 кВ
3. Соединительная способность
Тип подключения Винтовой зажим с натяжной гильзой
Вставной да
Сечение жесткого провода 0, 75 мм² ... 10 мм²
Сечение гибкого провода 0, 75 мм² ... 6 мм²
Сечение провода AWG / kcmil 18 ... 8
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 0, 5 мм² ... 6 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 0, 5 мм² ... 6 мм²
2 жестких провода одинакового сечения 0, 75 мм² ... 4 мм²
2 гибких провода одинакового сечения 0, 75 мм² ... 6 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки 0, 5 мм² ... 2, 5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой 0, 5 мм² ... 4 мм²
Длина оголяемой части 12 мм
Момент затяжки 1, 2 Нм ... 1, 5 Нм
4. Данные по фланцу
Тип фиксатора Винтовой зажим
Крепежный фланец Фланец, закрепляемый винтами
5. Данные о материале - контакт
Указание Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт Сплав меди
Качество поверхности Выборочное покрытие
Металлическая поверхность точки подключения (внешнее покрытие) Серебро (4 - 8 мкм Ag)
Металлическая поверхность зоны контакта (покрытие) Серебро (4 - 8 мкм Ag)
6. Данные о материале - корпус
Цвет корпуса зеленый (6021)
Изоляционный материал PA
Группа изоляционного материала I
CTI согласно МЭК 60112 600
Класс воспламеняемости согласно UL 94 V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 125 °C
7. Указание размеров изделия
Чертеж
Длина [ l ] 39 мм
Ширина [ w ] 58, 4 мм
Высота [ h ] 27, 55 мм
Размер шага 10, 16 мм
Монтажная высота (высота без паечного штифта) 27, 55 мм
Размер a 30, 48 мм
8. Данные по упаковке
Форма упаковки в картонной коробке
Количество в одной упаковке 25
Наименование, количество в одной упаковке Шт.
9. Общие указания по изделиям
Указание Соединители COMBICON соответствуют DIN EN 61984 для разъемов без коммутационной способности (COC). При надлежащем использовании они не должны вставляться или извлекаться под напряжением или под нагрузкой.
Соединители COMBICON соответствуют DIN EN 61984 для разъемов без коммутационной способности (COC). При надлежащем использовании они не должны вставляться или извлекаться под напряжением или под нагрузкой.
10. Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Температура окружающей среды (при монтаже) -5 °C ... 100 °C
Температура окружающей среды (при эксплуатации) -40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.)
11. Воздушные пути и пути утечки
Воздушный путь и путь утечки DIN EN 60664-1 (VDE 0110-1) 2008-01
Спецификации по испытанию DIN EN 60664-1 (VDE 0110-1) 2008-01
Минимальный воздушный путь - неоднородное поле (III/3) 8 мм
Минимальный воздушный путь - неоднородное поле (III/2) 8 мм
Минимальный воздушный путь - неоднородное поле (II/2) 5, 5 мм
Минимальный путь утечки (III/3) 12, 5 мм
Минимальный путь утечки (III/2) 5 мм
Минимальный путь утечки (II/2) 5 мм
12. Кривая нагрузочной способности / график зависимости параметров от температуры
Диаграмма
13. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
14. eCl@ss
ECl@ss 4.0 27260700
ECl@ss 4.1 27260700
ECl@ss 5.0 27260700
ECl@ss 5.1 27260700
ECl@ss 6.0 27260700
ECl@ss 7.0 27440309
ECl@ss 8.0 27440309
ECl@ss 9.0 27440309
15. ETIM
ETIM 3.0 EC001121
ETIM 4.0 EC002638
ETIM 5.0 EC002638
ETIM 6.0 EC002638
ETIM 7.0 EC002638
16. UNSPSC
UNSPSC 6.01 30211810
UNSPSC 7.0901 39121409
UNSPSC 11 39121409
UNSPSC 12.01 39121409
UNSPSC 13.2 39121409
UNSPSC 18.0 39121409
UNSPSC 19.0 39121409
UNSPSC 20.0 39121409
UNSPSC 21.0 39121409
