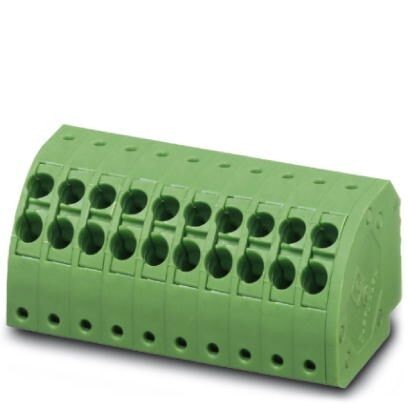

Вилочная часть PTDA 1,5/ 8-PH-3,5

Описание

Характеристики

Разъемы для печатной платы, номинальный ток8 A, расчетное напряжение (III/2)240 В, номинальное сечение1,5 мм², полюсов8, размер шага3,5 мм, тип подключенияПружинные зажимы Push-in, цветзеленый, поверхность контактаолово, расположение выводовЛинейное двойное расположение выводов

Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Данные по упаковке
8. Окружающие условия
9. Подключение и метод кабельной разводки
10. Испытание на растяжение
11. Механические испытания в соответствии со стандартом
12. Воздушные пути и пути утечки
13. Электрические испытания - Функции
14. Температурные циклы
15. Кривая нагрузочной способности / график зависимости параметров от температуры
16. Механические испытания (A)
17. Испытания на долговечность (B)
18. Климатическое испытания (D)
19. Испытания на долговечность и воздействие окружающей среды (E)
20. Соответствие экологическим нормам
21. eCl@ss
22. ETIM
23. UNSPSC
1. Характеристики товаров
Условное обозначение Разъемы для печатной платы
Штекерная система COMBICON COMPACT PST 1
Тип контактов Гнездовая часть
Серия изделий PTDA 1, 5/..-PH
Размер шага 3, 5 мм
3, 5 мм
Полюсов 8
Тип подключения Пружинные зажимы Push-in
Расположение выводов Линейное двойное расположение выводов
Крепление без
Количество ярусов 1
Количество точек подключения 16
Количество потенциалов 8
2. Электрические параметры
Номинальный ток 8 A
Номинальное напряжение 240 В
Расчетное напряжение 160 В
Расчетное напряжение (III/2) 240 В
Расчетное напряжение (II/2) 400 В
Расчетное импульсное напряжение (III/3) 2, 5 кВ
Расчетное импульсное напряжение (III/2) 2, 5 кВ
Расчетное импульсное напряжение (II/2) 2, 5 кВ
3. Соединительная способность
Тип подключения Пружинные зажимы Push-in
Вставной да
Сечение жесткого провода 0, 2 мм² ... 1, 5 мм²
Сечение гибкого провода 0, 2 мм² ... 1, 5 мм²
Сечение провода AWG / kcmil 24 ... 16
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 0, 5 мм² ... 1, 5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 0, 5 мм² ... 0, 5 мм²
2 жестких провода одинакового сечения 0, 2 мм² ... 1, 5 мм²
2 гибких провода одинакового сечения 0, 2 мм² ... 1, 5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки 0, 5 мм² ... 1, 5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой 0, 5 мм² ... 0, 5 мм²
Длина оголяемой части 10 мм
4. Данные о материале - контакт
Указание Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт Сплав меди
Качество поверхности горячее лужение
Металлическая поверхность точки подключения (внешнее покрытие) Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны контакта (покрытие) Олово (4 - 8 мкм Sn)
5. Данные о материале - корпус
Цвет корпуса зеленый (6021)
Изоляционный материал PA
Группа изоляционного материала I
CTI согласно МЭК 60112 600
Класс воспламеняемости согласно UL 94 V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 125 °C
6. Указание размеров изделия
Чертеж
Длина [ l ] 20 мм
Ширина [ w ] 29, 4 мм
Высота [ h ] 16 мм
Размер шага 3, 5 мм
Монтажная высота (высота без паечного штифта) 16 мм
Размер a 24, 5 мм
7. Данные по упаковке
Форма упаковки в картонной коробке
Количество в одной упаковке 100
Наименование, количество в одной упаковке Шт.
8. Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Температура окружающей среды (при монтаже) -5 °C ... 100 °C
Температура окружающей среды (при эксплуатации) -40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.)
9. Подключение и метод кабельной разводки
Проверка подсоединения проводника Заизолированный конец самого большого проводника вводится в отверстие клеммы полностью и без приложения большого усилия.
Результат проверки Испытание проведено
Испытание - Множественное под- и отключение DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
Испытание на повреждение и расшатывание проводника DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
10. Испытание на растяжение
Испытание на растяжение DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие 0, 2 мм² / жесткий / >10 Н
0, 2 мм² / гибкий / >10 Н
1, 5 мм² / жесткий / >40 Н
1, 5 мм² / гибкий / >40 Н
11. Механические испытания в соответствии со стандартом
Визуальный контроль Испытание проведено DIN EN 60512-1-1 2003-01
Контроль размеров Испытание проведено DIN EN 60512-1-2 2003-01
Стойкость надписей Испытание проведено DIN EN 60068-2-70 1996-07
Результат Испытание проведено
Спецификации по испытанию DIN EN 60512-13-2 2006-11
Количество циклов 10
Усилие установки на 1 полюс, прибл. 6 Н
Усилие съема на 1 полюс, прибл. 5 Н
Результат Испытание проведено
Спецификации по испытанию DIN IEC 60512-8 1994-05
Сила на полюс 19 Н
12. Воздушные пути и пути утечки
Воздушный путь и путь утечки DIN EN 60664-1 (VDE 0110-1) 2008-01
Спецификации по испытанию DIN EN 60664-1 (VDE 0110-1) 2008-01
Минимальный воздушный путь - неоднородное поле (III/3) 1, 5 мм
Минимальный воздушный путь - неоднородное поле (III/2) 1, 5 мм
Минимальный воздушный путь - неоднородное поле (II/2) 1, 5 мм
Минимальный путь утечки (III/3) 2 мм
Минимальный путь утечки (III/2) 1, 5 мм
Минимальный путь утечки (II/2) 2 мм
13. Электрические испытания - Функции
Спецификации по испытанию DIN EN 60999-1 (VDE 0609-1) 2000-12
14. Температурные циклы
Спецификации по испытанию DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытательный ток (минимальное сечение) 4 A DC
Испытательный ток (максимальное сечение) 8 A DC
Температурные циклы 192
15. Кривая нагрузочной способности / график зависимости параметров от температуры
Диаграмма
16. Механические испытания (A)
Усилие установки на 1 полюс, прибл. 6 Н
Усилие съема на 1 полюс, прибл. 5 Н
Крепление контакта требования > 20 N Испытание проведено
17. Испытания на долговечность (B)
Спецификации по испытанию IEC 60512-5 1992-08
Проходное сопротивление R1 1, 8 мΩ
Циклы установки 10
Проходное сопротивление R2 1, 9 мΩ
Импульсное напряжение на уровне моря 2, 95 кВ
Испытательное переменное напряжение 1, 39 кВ
Сопротивлением изоляции между соседними полюсами >10 TΩ
18. Климатическое испытания (D)
Спецификации по испытанию DIN EN ISO 6988 1997-03
Нагрузка при охлаждении -40 °C/2 ч
Тепловая нагрузка 100 °C/168 ч
Коррозионное воздействие 0, 2 дм3 SO2 на 300 дм3/40 °C/1 цикл
Импульсное напряжение на уровне моря 2, 95 кВ
Испытательное переменное напряжение 1, 39 кВ
19. Испытания на долговечность и воздействие окружающей среды (E)
Спецификации по испытанию
Результат, степень защиты IP-код Защита от прикосновений «пробным пальцем» IP20
20. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
21. eCl@ss
ECl@ss 4.0 27260700
ECl@ss 4.1 27260700
ECl@ss 5.0 27260700
ECl@ss 5.1 27260700
ECl@ss 6.0 27260700
ECl@ss 7.0 27440309
ECl@ss 8.0 27440309
ECl@ss 9.0 27440309
22. ETIM
ETIM 3.0 EC001121
ETIM 4.0 EC002638
ETIM 5.0 EC002638
ETIM 6.0 EC002638
ETIM 7.0 EC002638
23. UNSPSC
UNSPSC 6.01 30211801
UNSPSC 7.0901 39121432
UNSPSC 11 34131203
UNSPSC 12.01 39121432
UNSPSC 13.2 39121409
UNSPSC 18.0 39121409
UNSPSC 19.0 39121409
UNSPSC 20.0 39121409
UNSPSC 21.0 39121409

Характеристики

Бренд

PHOENIX CONTACT

Последняя стоимость

3080.15

Условное обозначение	Разъемы для печатной платы
Штекерная система	COMBICON COMPACT PST 1
Тип контактов	Гнездовая часть
Серия изделий	PTDA 1, 5/..-PH
Размер шага	3, 5 мм
	3, 5 мм
Полюсов	8
Тип подключения	Пружинные зажимы Push-in
Расположение выводов	Линейное двойное расположение выводов
Крепление	без
Количество ярусов	1
Количество точек подключения	16
Количество потенциалов	8

Номинальный ток	8 A
Номинальное напряжение	240 В
Расчетное напряжение	160 В
Расчетное напряжение (III/2)	240 В
Расчетное напряжение (II/2)	400 В
Расчетное импульсное напряжение (III/3)	2, 5 кВ
Расчетное импульсное напряжение (III/2)	2, 5 кВ
Расчетное импульсное напряжение (II/2)	2, 5 кВ

Тип подключения	Пружинные зажимы Push-in
Вставной	да
Сечение жесткого провода	0, 2 мм² ... 1, 5 мм²
Сечение гибкого провода	0, 2 мм² ... 1, 5 мм²
Сечение провода AWG / kcmil	24 ... 16
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки	0, 5 мм² ... 1, 5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом	0, 5 мм² ... 0, 5 мм²
2 жестких провода одинакового сечения	0, 2 мм² ... 1, 5 мм²
2 гибких провода одинакового сечения	0, 2 мм² ... 1, 5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	0, 5 мм² ... 1, 5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0, 5 мм² ... 0, 5 мм²
Длина оголяемой части	10 мм

Указание	Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт	Сплав меди
Качество поверхности	горячее лужение
Металлическая поверхность точки подключения (внешнее покрытие)	Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны контакта (покрытие)	Олово (4 - 8 мкм Sn)

Цвет корпуса	зеленый (6021)
Изоляционный материал	PA
Группа изоляционного материала	I
CTI согласно МЭК 60112	600
Класс воспламеняемости согласно UL 94	V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12	850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13	775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2	125 °C

Чертеж
Длина [ l ]	20 мм
Ширина [ w ]	29, 4 мм
Высота [ h ]	16 мм
Размер шага	3, 5 мм
Монтажная высота (высота без паечного штифта)	16 мм
Размер a	24, 5 мм

Форма упаковки	в картонной коробке
Количество в одной упаковке	100
Наименование, количество в одной упаковке	Шт.

Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C
Температура окружающей среды (при монтаже)	-5 °C ... 100 °C
Температура окружающей среды (при эксплуатации)	-40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.)


Проверка подсоединения проводника	Заизолированный конец самого большого проводника вводится в отверстие клеммы полностью и без приложения большого усилия.
Результат проверки	Испытание проведено
Испытание - Множественное под- и отключение	DIN EN 60999-1 (VDE 0609-1) 2000-12
	Испытание проведено
Испытание на повреждение и расшатывание проводника	DIN EN 60999-1 (VDE 0609-1) 2000-12
	Испытание проведено

Испытание на растяжение	DIN EN 60999-1 (VDE 0609-1) 2000-12
	Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие	0, 2 мм² / жесткий / >10 Н
	0, 2 мм² / гибкий / >10 Н
	1, 5 мм² / жесткий / >40 Н
	1, 5 мм² / гибкий / >40 Н

Визуальный контроль	Испытание проведено DIN EN 60512-1-1 2003-01
Контроль размеров	Испытание проведено DIN EN 60512-1-2 2003-01
Стойкость надписей	Испытание проведено DIN EN 60068-2-70 1996-07
Результат	Испытание проведено
Спецификации по испытанию	DIN EN 60512-13-2 2006-11
Количество циклов	10
Усилие установки на 1 полюс, прибл.	6 Н
Усилие съема на 1 полюс, прибл.	5 Н
Результат	Испытание проведено
Спецификации по испытанию	DIN IEC 60512-8 1994-05
Сила на полюс	19 Н

Воздушный путь и путь утечки	DIN EN 60664-1 (VDE 0110-1) 2008-01
Спецификации по испытанию	DIN EN 60664-1 (VDE 0110-1) 2008-01
Минимальный воздушный путь - неоднородное поле (III/3)	1, 5 мм
Минимальный воздушный путь - неоднородное поле (III/2)	1, 5 мм
Минимальный воздушный путь - неоднородное поле (II/2)	1, 5 мм
Минимальный путь утечки (III/3)	2 мм
Минимальный путь утечки (III/2)	1, 5 мм
Минимальный путь утечки (II/2)	2 мм

Спецификации по испытанию	DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытательный ток (минимальное сечение)	4 A DC
Испытательный ток (максимальное сечение)	8 A DC
Температурные циклы	192

Спецификации по испытанию	IEC 60512-5 1992-08
Проходное сопротивление R1	1, 8 мΩ
Циклы установки	10
Проходное сопротивление R2	1, 9 мΩ
Импульсное напряжение на уровне моря	2, 95 кВ
Испытательное переменное напряжение	1, 39 кВ
Сопротивлением изоляции между соседними полюсами	>10 TΩ

Спецификации по испытанию	DIN EN ISO 6988 1997-03
Нагрузка при охлаждении	-40 °C/2 ч
Тепловая нагрузка	100 °C/168 ч
Коррозионное воздействие	0, 2 дм3 SO2 на 300 дм3/40 °C/1 цикл
Импульсное напряжение на уровне моря	2, 95 кВ
Испытательное переменное напряжение	1, 39 кВ

Спецификации по испытанию
Результат, степень защиты IP-код	Защита от прикосновений «пробным пальцем» IP20

China RoHS	Период времени для применения по назначениюне ограничен = EFUP-e
	Не содержит опасных веществ, выходящих за пределы пороговых значений

ECl@ss 4.0	27260700
ECl@ss 4.1	27260700
ECl@ss 5.0	27260700
ECl@ss 5.1	27260700
ECl@ss 6.0	27260700
ECl@ss 7.0	27440309
ECl@ss 8.0	27440309
ECl@ss 9.0	27440309

ETIM 3.0	EC001121
ETIM 4.0	EC002638
ETIM 5.0	EC002638
ETIM 6.0	EC002638
ETIM 7.0	EC002638

UNSPSC 6.01	30211801
UNSPSC 7.0901	39121432
UNSPSC 11	34131203
UNSPSC 12.01	39121432
UNSPSC 13.2	39121409
UNSPSC 18.0	39121409
UNSPSC 19.0	39121409
UNSPSC 20.0	39121409
UNSPSC 21.0	39121409
