Описание
Характеристики

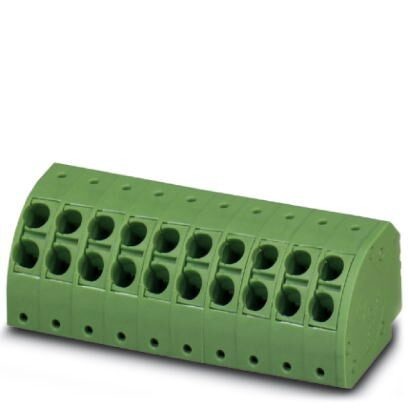

Разъемы для печатной платы, номинальный ток14 A, расчетное напряжение (III/2)400 В, номинальное сечение2,5 мм², полюсов12, размер шага5 мм, тип подключенияПружинные зажимы Push-in, цветзеленый, поверхность контактаолово
Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Данные по упаковке
8. Кривая нагрузочной способности / график зависимости параметров от температуры
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Данные по упаковке
8. Кривая нагрузочной способности / график зависимости параметров от температуры
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Характеристики товаров
| Условное обозначение | Разъемы для печатной платы |
| Штекерная система | COMBICON COMPACT PST 1, 3 |
| Тип контактов | Гнездовая часть |
| Серия изделий | PTDA 2, 5/..-PH |
| Размер шага | 5 мм |
| Полюсов | 12 |
| Тип подключения | Пружинные зажимы Push-in |
| Крепление | без |
| Количество ярусов | 1 |
| Количество точек подключения | 24 |
| Количество потенциалов | 12 |
2. Электрические параметры
| Номинальный ток | 13, 5 A |
| Номинальное напряжение | 400 В |
| Расчетное напряжение | 320 В |
| Расчетное напряжение (III/2) | 400 В |
| Расчетное напряжение (II/2) | 630 В |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
3. Соединительная способность
| Тип подключения | Пружинные зажимы Push-in |
| Вставной | да |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение провода AWG / kcmil | 24 ... 14 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0, 5 мм² ... 2, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0, 5 мм² ... 1 мм² |
| 2 жестких провода одинакового сечения | 0, 2 мм² ... 2, 5 мм² |
| 2 гибких провода одинакового сечения | 0, 2 мм² ... 2, 5 мм² |
| 2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки | 0, 5 мм² ... 2, 5 мм² |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0, 5 мм² ... 1 мм² |
| Длина оголяемой части | 10 мм |
4. Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (4 - 8 мкм Sn) |
| Металлическая поверхность зоны контакта (покрытие) | Олово (4 - 8 мкм Sn) |
5. Данные о материале - корпус
| Цвет корпуса | зеленый (6021) |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
6. Указание размеров изделия
| Чертеж | |
| Длина [ l ] | 20 мм |
| Ширина [ w ] | 61, 4 мм |
| Высота [ h ] | 16 мм |
| Размер шага | 5 мм |
| Монтажная высота (высота без паечного штифта) | 16 мм |
| Размер a | 55 мм |
7. Данные по упаковке
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
8. Кривая нагрузочной способности / график зависимости параметров от температуры
| Диаграмма |
9. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
10. eCl@ss
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27260700 |
| ECl@ss 7.0 | 27440309 |
| ECl@ss 8.0 | 27440309 |
| ECl@ss 9.0 | 27440309 |
11. ETIM
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002638 |
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
12. UNSPSC
| UNSPSC 6.01 | 30211801 |
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 34131203 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
5283.96
