Описание
Характеристики

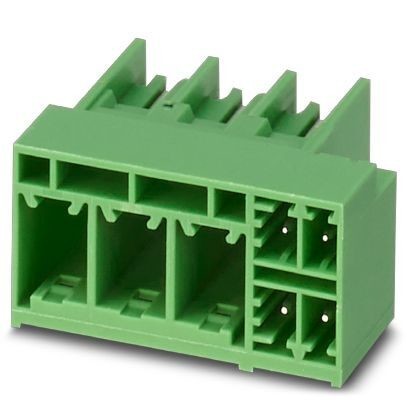

Гибридный разъем на печатную плату, номинальный ток41 A, расчетное напряжение (III/2)630 В, номинальное сечение6 мм², полюсов7, размер шага7,62 мм, цветчерный, монтажПайка волной припоя, расположение выводовЛинейное расположение выводов, длина выводов [P]2,6 мм
Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Данные о материале - контакт
4. Данные о материале - корпус
5. Указание размеров изделия
6. Размеры для проектирования печатной платы
7. Данные по упаковке
8. Окружающие условия
9. Воздушные пути и пути утечки
10. Механические испытания (A)
11. Испытания на долговечность (B)
12. Климатическое испытания (D)
13. Испытания на долговечность и воздействие окружающей среды (E)
14. Испытание на вибростойкость
15. eCl@ss
16. ETIM
2. Электрические параметры
3. Данные о материале - контакт
4. Данные о материале - корпус
5. Указание размеров изделия
6. Размеры для проектирования печатной платы
7. Данные по упаковке
8. Окружающие условия
9. Воздушные пути и пути утечки
10. Механические испытания (A)
11. Испытания на долговечность (B)
12. Климатическое испытания (D)
13. Испытания на долговечность и воздействие окружающей среды (E)
14. Испытание на вибростойкость
15. eCl@ss
16. ETIM
1. Характеристики товаров
| Условное обозначение | Разъем печатной платы |
| Штекерная система | POWER COMBICON 6 Hybrid |
| Тип контактов | штыревое |
| Серия изделий | PCH 6/..-G |
| Размер шага | 7, 62 мм |
| 3, 81 мм | |
| Полюсов | 7 |
| Тип монтажа | Пайка волной припоя |
| Расположение выводов | Линейное расположение выводов |
| Количество ярусов | 1 |
| 2 | |
| Количество точек подключения | 7 |
| Количество потенциалов | 7 |
2. Электрические параметры
| Номинальный ток | 41 A |
| Номинальное напряжение | 630 В |
| Расчетный ток | 8 A |
| Расчетное напряжение | 630 В |
| Расчетное напряжение (III/2) | 630 В |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 6 кВ |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
3. Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность зоны контакта (покрытие) | Олово (2 - 4 мкм Sn) |
| Металлическая поверхность зоны контакта (промежуточное покрытие) | Никель (1, 3 - 3 мкм Ni), |
| Металлическая поверхность зоны пайки (покрытие) | Олово (2 - 4 мкм Sn) |
| Металлическая поверхность зоны пайки (промежуточное покрытие) | Никель (1, 3 - 3 мкм Ni) |
4. Данные о материале - корпус
| Цвет корпуса | черный (9005) |
| Изоляционный материал | PA GF |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
5. Указание размеров изделия
| Длина [ l ] | 28, 2 мм |
| Ширина [ w ] | 31, 01 мм |
| Высота [ h ] | 19 мм |
| Размер шага | 7, 62 мм |
| Монтажная высота (высота без паечного штифта) | 16, 4 мм |
| Длина выводов [P] | 2, 6 мм |
| Размеры штыря | 1 x 1, 2 мм |
| Размер a | 15, 24 мм |
6. Размеры для проектирования печатной платы
| Диаметр отверстий | 1, 7 мм |
7. Данные по упаковке
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
8. Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.) |
9. Воздушные пути и пути утечки
| Воздушный путь и путь утечки | DIN EN 60664-1 (VDE 0110-1) 2008-01 |
| Спецификации по испытанию | DIN EN 60664-1 (VDE 0110-1) 2008-01 |
| Минимальный воздушный путь - неоднородное поле (III/3) | 5, 5 мм |
| Минимальный воздушный путь - неоднородное поле (III/2) | 5, 5 мм |
| Минимальный воздушный путь - неоднородное поле (II/2) | 5, 5 мм |
| Минимальный путь утечки (III/3) | 8 мм |
| Минимальный путь утечки (III/2) | 3, 2 мм |
| Минимальный путь утечки (II/2) | 5 мм |
10. Механические испытания (A)
| Усилие установки на 1 полюс, прибл. | 7 Н |
| Усилие съема на 1 полюс, прибл. | 4 Н |
| Фиксированное расположение в процессе вставления > 20 N | Испытание проведено |
| Крепление контакта требования > 20 N | Испытание проведено |
11. Испытания на долговечность (B)
| Спецификации по испытанию | DIN EN 60512-9-1 (VDE 0687-512-9-1) 2010-12 |
| Проходное сопротивление R1 | 0, 42 мΩ |
| Циклы установки | 25 |
| Проходное сопротивление R2 | 0, 46 мΩ |
| Импульсное напряжение на уровне моря | 7, 3 кВ |
| Испытательное переменное напряжение | 3, 31 кВ |
| Сопротивлением изоляции между соседними полюсами |
12. Климатическое испытания (D)
| Спецификации по испытанию | DIN EN ISO 6988 1997-03 |
| Нагрузка при охлаждении | -40 °C/2 ч |
| Тепловая нагрузка | 100 °C/168 ч |
| Коррозионное воздействие | 0, 2 дм3 SO2 на 300 дм3/40 °C/1 цикл |
| Импульсное напряжение на уровне моря | 7, 3 кВ |
| Испытательное переменное напряжение | 3, 31 кВ |
13. Испытания на долговечность и воздействие окружающей среды (E)
| Спецификации по испытанию | DIN EN 61984 (VDE 0627) 2009-11 |
| Результат, степень защиты IP-код | Защита от прикосновения тыльной стороной ладони с датчиком доступа IP10 |
14. Испытание на вибростойкость
| Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6) 2008-10 |
| Результат | Испытание проведено |
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0, 35 мм (10 - 60, 1 Гц) |
| Ускорение | 5г (60, 1 - 150 Гц) |
| Продолжительность испытания на 1 ось | 2, 5 ч |
15. eCl@ss
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27260700 |
| ECl@ss 7.0 | 27440402 |
| ECl@ss 8.0 | 27440402 |
| ECl@ss 9.0 | 27440402 |
16. ETIM
| ETIM 5.0 | EC002637 |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
5914.43
