Гибридный штекер печатной платы LPCH 6/ 5+6-STL5-7,62 купить в интернет-магазине Гипермаркет систем безопасности Shop.SnabCo.ru

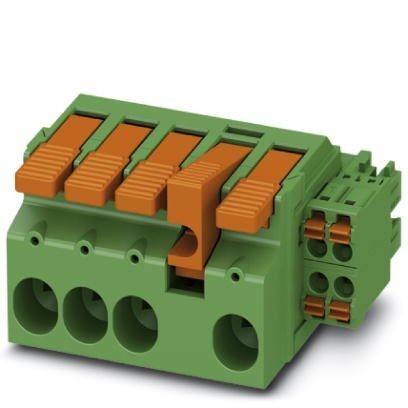

Гибридный штекер печатной платы LPCH 6/ 5+6-STL5-7,62

Описание

Характеристики

Гибридный штекер для печатных плат, номинальный ток41 A, расчетное напряжение (III/2)1000 В, номинальное сечение6 мм², полюсов11, размер шага7,62 мм, тип подключенияПружинные зажимы Push-in, цветзеленый, поверхность контактаолово

Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Возможности подключения питания
4. Возможности подключения сигнала
5. Данные о материале - контакт
6. Данные о материале - корпус
7. Указание материала - Элемент управления
8. Указание размеров изделия
9. Данные по упаковке
10. Окружающие условия
11. Подключение и метод кабельной разводки
12. Испытание на растяжение
13. Механические испытания в соответствии со стандартом
14. Воздушные пути и пути утечки
15. Электрические испытания - Функции
16. Температурные циклы
17. Механические испытания (A)
18. Испытания на долговечность (B)
19. Климатическое испытания (D)
20. Испытания на долговечность и воздействие окружающей среды (E)
21. eCl@ss
22. ETIM
1. Характеристики товаров
Условное обозначение Гибридный штекер печатной платы
Штекерная система POWER COMBICON 6 Hybrid
Тип контактов Гнездовая часть
Серия изделий LPCH 6/..-STL
Размер шага 7, 62 мм
3, 81 мм
Полюсов 11
Тип подключения Пружинные зажимы Push-in
Крепление Защелка / фиксация в положении 5
Количество ярусов 1
2
Количество точек подключения 11
Количество потенциалов 11
2. Электрические параметры
Номинальный ток 41 A
Номинальное напряжение 1000 В
Расчетное напряжение 800 В
Расчетное напряжение (III/2) 1000 В
Расчетное напряжение (II/2) 1000 В
Расчетное импульсное напряжение (III/3) 8 кВ
Расчетное импульсное напряжение (III/2) 8 кВ
Расчетное импульсное напряжение (II/2) 6 кВ
3. Возможности подключения питания
Сечение жесткого провода 0, 75 мм² ... 10 мм²
Сечение гибкого провода 0, 75 мм² ... 6 мм²
Сечение провода AWG / kcmil 18 ... 8
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 0, 75 мм² ... 6 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 0, 75 мм² ... 6 мм²
Калиберная пробка a x b / диаметр 4, 3 мм x 4, 0 мм / 4, 0 мм
Длина оголяемой части 18 мм
4. Возможности подключения сигнала
Сечение жесткого провода 0, 2 мм² ... 1, 5 мм²
Сечение гибкого провода 0, 2 мм² ... 1, 5 мм²
Сечение провода AWG / kcmil 24 ... 16
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 0, 25 мм² ... 1, 5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 0, 25 мм² ... 1 мм²
Калиберная пробка a x b / диаметр 2, 4 мм x 1, 5 мм / 1, 5 мм
Длина оголяемой части 10 мм
5. Данные о материале - контакт
Указание Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт Сплав меди
Качество поверхности гальваническое лужение
Металлическая поверхность точки подключения (внешнее покрытие) Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны контакта (покрытие) Олово (4 - 8 мкм Sn)
6. Данные о материале - корпус
Цвет корпуса зеленый (6021)
Изоляционный материал PA GF
Группа изоляционного материала I
CTI согласно МЭК 60112 600
Класс воспламеняемости согласно UL 94 V0
7. Указание материала - Элемент управления
Цвет рабочего рычага оранжевый (2003)
Изоляционный материал PA GF
CTI согласно МЭК 60112 600
Класс воспламеняемости согласно UL 94 V0
8. Указание размеров изделия
Длина [ l ] 48 мм
Ширина [ w ] 59, 35 мм
Высота [ h ] 35, 65 мм
Размер шага 7, 62 мм
Размер a 38, 1 мм
9. Данные по упаковке
Форма упаковки в картонной коробке
Количество в одной упаковке 25
Наименование, количество в одной упаковке Шт.
10. Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Температура окружающей среды (при монтаже) -5 °C ... 100 °C
Температура окружающей среды (при эксплуатации) -40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.)
11. Подключение и метод кабельной разводки
Проверка подсоединения проводника Заизолированный конец самого большого проводника вводится в отверстие клеммы полностью и без приложения большого усилия.
Результат проверки Испытание проведено
Испытание - Множественное под- и отключение DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
Испытание на повреждение и расшатывание проводника DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
12. Испытание на растяжение
Испытание на растяжение DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие 0, 75 мм² / жесткий / >30 Н
0, 75 мм² / гибкий / >30 Н
10 мм² / жесткий / >90 Н
6 мм² / гибкий / >80 Н
13. Механические испытания в соответствии со стандартом
Визуальный контроль Испытание проведено DIN EN 60512-1-1 2003-01
Контроль размеров Испытание проведено DIN EN 60512-1-2 2003-01
Стойкость надписей Испытание проведено DIN EN 60068-2-70 1996-07
Результат Испытание проведено
Спецификации по испытанию DIN EN 60512-13-2 2006-11
Количество циклов 25
Усилие установки на 1 полюс, прибл. 7 Н
Усилие съема на 1 полюс, прибл. 4 Н
Поляризация и кодирование Испытание проведено DIN EN 60512-13-5 2006-11
Результат Испытание проведено
Спецификации по испытанию DIN EN 60512-15-1 2009-03
Сила на полюс 20 Н
14. Воздушные пути и пути утечки
Воздушный путь и путь утечки DIN EN 60664-1 (VDE 0110-1) 2008-01
Спецификации по испытанию DIN EN 60664-1 (VDE 0110-1) 2008-01
Минимальный воздушный путь - неоднородное поле (III/3) 8 мм
Минимальный воздушный путь - неоднородное поле (III/2) 8 мм
Минимальный воздушный путь - неоднородное поле (II/2) 5, 5 мм
Минимальный путь утечки (III/3) 10 мм
Минимальный путь утечки (III/2) 5 мм
Минимальный путь утечки (II/2) 5 мм
15. Электрические испытания - Функции
Спецификации по испытанию DIN EN 60999-1 (VDE 0609-1) 2000-12
16. Температурные циклы
Спецификации по испытанию DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытательный ток (минимальное сечение) 9 A DC
Испытательный ток (максимальное сечение) 41 A DC
Температурные циклы 192
17. Механические испытания (A)
Усилие установки на 1 полюс, прибл. 7 Н
Усилие съема на 1 полюс, прибл. 4 Н
Фиксированное расположение в процессе вставления > 20 N Испытание проведено
Крепление контакта требования > 20 N Испытание проведено
18. Испытания на долговечность (B)
Спецификации по испытанию DIN EN 60512-9-1 (VDE 0687-512-9-1) 2010-12
Проходное сопротивление R1 0, 42 мΩ
Циклы установки 25
Проходное сопротивление R2 0, 46 мΩ
Импульсное напряжение на уровне моря 7, 3 кВ
Испытательное переменное напряжение 3, 31 кВ
Сопротивлением изоляции между соседними полюсами
19. Климатическое испытания (D)
Спецификации по испытанию DIN EN ISO 6988 1997-03
Нагрузка при охлаждении -40 °C/2 ч
Тепловая нагрузка 100 °C/168 ч
Коррозионное воздействие 0, 2 дм3 SO2 на 300 дм3/40 °C/1 цикл
Импульсное напряжение на уровне моря 7, 3 кВ
Испытательное переменное напряжение 3, 31 кВ
20. Испытания на долговечность и воздействие окружающей среды (E)
Спецификации по испытанию DIN EN 61984 (VDE 0627) 2009-11
Результат, степень защиты IP-код Защита от прикосновения тыльной стороной ладони с датчиком доступа IP10
21. eCl@ss
ECl@ss 4.0 27260700
ECl@ss 4.1 27260700
ECl@ss 5.0 27260700
ECl@ss 5.1 27260700
ECl@ss 6.0 27260700
ECl@ss 7.0 27440309
ECl@ss 8.0 27440309
ECl@ss 9.0 27440309
22. ETIM
ETIM 5.0 EC002638
ETIM 6.0 EC002638
ETIM 7.0 EC002638

Характеристики

Бренд

PHOENIX CONTACT

Последняя стоимость

1723.45

Условное обозначение	Гибридный штекер печатной платы
Штекерная система	POWER COMBICON 6 Hybrid
Тип контактов	Гнездовая часть
Серия изделий	LPCH 6/..-STL
Размер шага	7, 62 мм
	3, 81 мм
Полюсов	11
Тип подключения	Пружинные зажимы Push-in
Крепление	Защелка / фиксация в положении 5
Количество ярусов	1
	2
Количество точек подключения	11
Количество потенциалов	11

Номинальный ток	41 A
Номинальное напряжение	1000 В
Расчетное напряжение	800 В
Расчетное напряжение (III/2)	1000 В
Расчетное напряжение (II/2)	1000 В
Расчетное импульсное напряжение (III/3)	8 кВ
Расчетное импульсное напряжение (III/2)	8 кВ
Расчетное импульсное напряжение (II/2)	6 кВ

Сечение жесткого провода	0, 75 мм² ... 10 мм²
Сечение гибкого провода	0, 75 мм² ... 6 мм²
Сечение провода AWG / kcmil	18 ... 8
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки	0, 75 мм² ... 6 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом	0, 75 мм² ... 6 мм²
Калиберная пробка a x b / диаметр	4, 3 мм x 4, 0 мм / 4, 0 мм
Длина оголяемой части	18 мм

Сечение жесткого провода	0, 2 мм² ... 1, 5 мм²
Сечение гибкого провода	0, 2 мм² ... 1, 5 мм²
Сечение провода AWG / kcmil	24 ... 16
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки	0, 25 мм² ... 1, 5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом	0, 25 мм² ... 1 мм²
Калиберная пробка a x b / диаметр	2, 4 мм x 1, 5 мм / 1, 5 мм
Длина оголяемой части	10 мм

Указание	Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт	Сплав меди
Качество поверхности	гальваническое лужение
Металлическая поверхность точки подключения (внешнее покрытие)	Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны контакта (покрытие)	Олово (4 - 8 мкм Sn)

Цвет корпуса	зеленый (6021)
Изоляционный материал	PA GF
Группа изоляционного материала	I
CTI согласно МЭК 60112	600
Класс воспламеняемости согласно UL 94	V0

Цвет рабочего рычага	оранжевый (2003)
Изоляционный материал	PA GF
CTI согласно МЭК 60112	600
Класс воспламеняемости согласно UL 94	V0

Длина [ l ]	48 мм
Ширина [ w ]	59, 35 мм
Высота [ h ]	35, 65 мм
Размер шага	7, 62 мм
Размер a	38, 1 мм

Форма упаковки	в картонной коробке
Количество в одной упаковке	25
Наименование, количество в одной упаковке	Шт.

Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C
Температура окружающей среды (при монтаже)	-5 °C ... 100 °C
Температура окружающей среды (при эксплуатации)	-40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.)


Проверка подсоединения проводника	Заизолированный конец самого большого проводника вводится в отверстие клеммы полностью и без приложения большого усилия.
Результат проверки	Испытание проведено
Испытание - Множественное под- и отключение	DIN EN 60999-1 (VDE 0609-1) 2000-12
	Испытание проведено
Испытание на повреждение и расшатывание проводника	DIN EN 60999-1 (VDE 0609-1) 2000-12
	Испытание проведено

Испытание на растяжение	DIN EN 60999-1 (VDE 0609-1) 2000-12
	Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие	0, 75 мм² / жесткий / >30 Н
	0, 75 мм² / гибкий / >30 Н
	10 мм² / жесткий / >90 Н
	6 мм² / гибкий / >80 Н

Визуальный контроль	Испытание проведено DIN EN 60512-1-1 2003-01
Контроль размеров	Испытание проведено DIN EN 60512-1-2 2003-01
Стойкость надписей	Испытание проведено DIN EN 60068-2-70 1996-07
Результат	Испытание проведено
Спецификации по испытанию	DIN EN 60512-13-2 2006-11
Количество циклов	25
Усилие установки на 1 полюс, прибл.	7 Н
Усилие съема на 1 полюс, прибл.	4 Н
Поляризация и кодирование	Испытание проведено DIN EN 60512-13-5 2006-11
Результат	Испытание проведено
Спецификации по испытанию	DIN EN 60512-15-1 2009-03
Сила на полюс	20 Н

Воздушный путь и путь утечки	DIN EN 60664-1 (VDE 0110-1) 2008-01
Спецификации по испытанию	DIN EN 60664-1 (VDE 0110-1) 2008-01
Минимальный воздушный путь - неоднородное поле (III/3)	8 мм
Минимальный воздушный путь - неоднородное поле (III/2)	8 мм
Минимальный воздушный путь - неоднородное поле (II/2)	5, 5 мм
Минимальный путь утечки (III/3)	10 мм
Минимальный путь утечки (III/2)	5 мм
Минимальный путь утечки (II/2)	5 мм

Спецификации по испытанию	DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытательный ток (минимальное сечение)	9 A DC
Испытательный ток (максимальное сечение)	41 A DC
Температурные циклы	192

Спецификации по испытанию	DIN EN 60512-9-1 (VDE 0687-512-9-1) 2010-12
Проходное сопротивление R1	0, 42 мΩ
Циклы установки	25
Проходное сопротивление R2	0, 46 мΩ
Импульсное напряжение на уровне моря	7, 3 кВ
Испытательное переменное напряжение	3, 31 кВ
Сопротивлением изоляции между соседними полюсами

Спецификации по испытанию	DIN EN ISO 6988 1997-03
Нагрузка при охлаждении	-40 °C/2 ч
Тепловая нагрузка	100 °C/168 ч
Коррозионное воздействие	0, 2 дм3 SO2 на 300 дм3/40 °C/1 цикл
Импульсное напряжение на уровне моря	7, 3 кВ
Испытательное переменное напряжение	3, 31 кВ

Спецификации по испытанию	DIN EN 61984 (VDE 0627) 2009-11
Результат, степень защиты IP-код	Защита от прикосновения тыльной стороной ладони с датчиком доступа IP10

ECl@ss 4.0	27260700
ECl@ss 4.1	27260700
ECl@ss 5.0	27260700
ECl@ss 5.1	27260700
ECl@ss 6.0	27260700
ECl@ss 7.0	27440309
ECl@ss 8.0	27440309
ECl@ss 9.0	27440309
