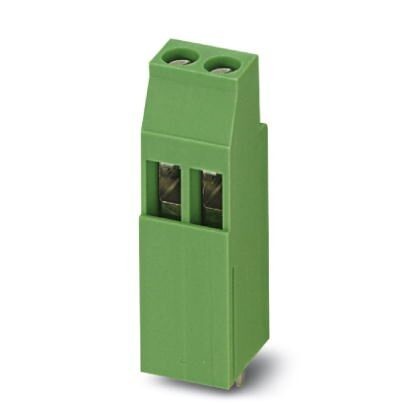

Клеммные блоки для печатных плат MK3DSH 3/ 2-5,08

Описание

Характеристики

Клеммы для печатной платы, номинальный ток24 A, расчетное напряжение (III/2)400 В, номинальное сечение2,5 мм², размер шага5,08 мм, полюсов2, тип подключенияВинтовой зажим с натяжной гильзой, монтажПайка волной припоя, направление подключения, проводник/печатная плата0 °, цветзеленый, Расположение контактовЛинейное расположение выводов, Длина выводов [P]5 мм

Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Размеры для проектирования печатной платы
8. Данные по упаковке
9. Общие указания по изделиям
10. Указания по применению
11. Окружающие условия
12. Электрические испытания
13. Воздушные пути и пути утечки
14. Кривая нагрузочной способности / график зависимости параметров от температуры
15. Стандарты и предписания
16. Соответствие экологическим нормам
17. eCl@ss
18. ETIM
19. UNSPSC
1. Характеристики товаров
Условное обозначение Клеммы для печатной платы
Серия изделий MK3DSH 3
Размер шага 5, 08 мм
Полюсов 2
Тип подключения Винтовой зажим с натяжной гильзой
Форма привода, головка винта прямой шлиц (L)
Резьба винтов M3
Тип монтажа Пайка волной припоя
Расположение выводов Линейное расположение выводов
Количество ярусов 1
Количество точек подключения 2
Количество потенциалов 2
2. Электрические параметры
Номинальный ток 24 A
Номинальное напряжение 400 В
Расчетное напряжение 250 В
Расчетное напряжение (III/2) 400 В
Расчетное напряжение (II/2) 630 В
Расчетное импульсное напряжение (III/3) 4 кВ
Расчетное импульсное напряжение (III/2) 4 кВ
Расчетное импульсное напряжение (II/2) 4 кВ
3. Соединительная способность
Тип подключения Винтовой зажим с натяжной гильзой
Вставной да
Сечение жесткого провода 0, 2 мм² ... 4 мм²
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение провода AWG / kcmil 24 ... 12
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 0, 25 мм² ... 1, 5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 0, 25 мм² ... 2, 5 мм²
2 жестких провода одинакового сечения 0, 2 мм² ... 1, 5 мм²
2 гибких провода одинакового сечения 0, 2 мм² ... 1, 5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки 0, 25 мм² ... 0, 75 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой 0, 5 мм² ... 1, 5 мм²
Длина оголяемой части 7 мм
Момент затяжки 0, 5 Нм ... 0, 6 Нм
4. Данные о материале - контакт
Указание Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт Сплав меди
Металлическая поверхность точки подключения (внешнее покрытие) Олово (5 - 7 мкм Sn)
Металлическая поверхность зоны пайки (покрытие) Олово (5 - 7 мкм Sn)
5. Данные о материале - корпус
Цвет корпуса зеленый (6021)
Изоляционный материал PA
Группа изоляционного материала I
CTI согласно МЭК 60112 600
Класс воспламеняемости согласно UL 94 V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 125 °C
6. Указание размеров изделия
Чертеж
Подпись к рисунку Схематичное изображение - более подробную информацию см. в чертеже изделия, размещенном в разделе загрузок
Длина [ l ] 12, 1 мм
Ширина [ w ] 10, 16 мм
Высота [ h ] 49, 8 мм
Размер шага 5, 08 мм
Монтажная высота (высота без паечного штифта) 44, 8 мм
Длина выводов [P] 5 мм
Размеры штыря 0, 9 x 0, 9 мм
Размер a 5, 08 мм
7. Размеры для проектирования печатной платы
Диаметр отверстий 1, 3 мм
8. Данные по упаковке
Форма упаковки в картонной коробке
Количество в одной упаковке 50
Наименование, количество в одной упаковке Шт.
9. Общие указания по изделиям
Тип указания Указание по применению
Указание Для надежного подключения проводников необходимо всегда учитывать определенный момент затяжки. Особенно при подсоединении к двух- и трехполюсным клеммам для печатных плат один паечный штифт на контакт не может их удержать. Поэтому данным клеммам необходимо обеспечить опору при подсоединении проводников (придерживать рукой, опора на корпус).
10. Указания по применению
Процесс Пайка волной припоя
Спецификации по испытанию в соответствии с МЭК 61760-1 2006-04
в соответствии с МЭК 60068-2-54 2006-04
11. Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Температура окружающей среды (при монтаже) -5 °C ... 100 °C
Температура окружающей среды (при эксплуатации) -40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
12. Электрические испытания
Расчетный ток 24 A
Сечение провода 2, 5 мм²
Расчетное напряжение (III/2) 400 В
Расчетное импульсное напряжение (III/2) 4 кВ
13. Воздушные пути и пути утечки
Воздушный путь и путь утечки DIN EN 60664-1 (VDE 0110-1) 2008-01
Спецификации по испытанию DIN EN 60664-1 (VDE 0110-1) 2008-01
Минимальный воздушный путь - неоднородное поле (III/3) 3 мм
Минимальный воздушный путь - неоднородное поле (III/2) 3 мм
Минимальный воздушный путь - неоднородное поле (II/2) 3 мм
Минимальный путь утечки (III/3) 3, 2 мм
Минимальный путь утечки (III/2) 1, 6 мм
Минимальный путь утечки (II/2) 3, 2 мм
14. Кривая нагрузочной способности / график зависимости параметров от температуры
Диаграмма
15. Стандарты и предписания
Подключение согласно стандарту EN-VDE
CUL
Класс воспламеняемости согласно UL 94 V0
16. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
17. eCl@ss
ECl@ss 4.0 27141100
ECl@ss 4.1 27141100
ECl@ss 5.0 27141100
ECl@ss 5.1 27261100
ECl@ss 6.0 27261100
ECl@ss 7.0 27440401
ECl@ss 8.0 27440401
ECl@ss 9.0 27440401
18. ETIM
ETIM 3.0 EC001121
ETIM 4.0 EC002643
ETIM 5.0 EC002643
ETIM 6.0 EC002643
ETIM 7.0 EC002643
19. UNSPSC
UNSPSC 6.01 30211801
UNSPSC 7.0901 39121432
UNSPSC 11 39121432
UNSPSC 12.01 39121432
UNSPSC 13.2 39121432
UNSPSC 18.0 39121432
UNSPSC 19.0 39121432
UNSPSC 20.0 39121432
UNSPSC 21.0 39121432
