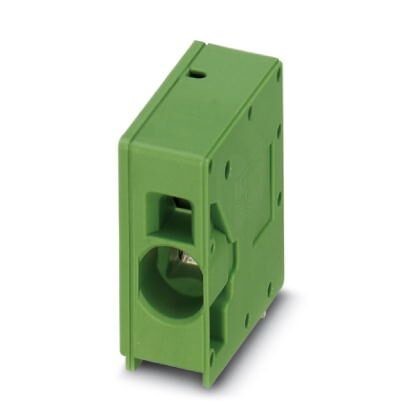

Клеммы для печатной платы, номинальный ток76 A, расчетное напряжение (III/2)1000 В, номинальное сечение16 мм², размер шага10 мм, полюсов1, тип подключенияПружинные зажимы Push-in, монтажПайка волной припоя, направление подключения, проводник/печатная плата0 °, цветзеленый, Расположение контактовЛинейное двойное расположение выводов, Длина выводов [P]4 мм
Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Размеры для проектирования печатной платы
8. Данные по упаковке
9. Электрические испытания
10. Кривая нагрузочной способности / график зависимости параметров от температуры
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Размеры для проектирования печатной платы
8. Данные по упаковке
9. Электрические испытания
10. Кривая нагрузочной способности / график зависимости параметров от температуры
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
1. Характеристики товаров
| Условное обозначение | Клеммы для печатной платы |
| Серия изделий | SPT 16/..-H |
| Размер шага | 10 мм |
| Полюсов | 1 |
| Тип подключения | Пружинные зажимы Push-in |
| Тип монтажа | Пайка волной припоя |
| Расположение выводов | Линейное двойное расположение выводов |
| Количество ярусов | 1 |
| Количество точек подключения | 1 |
| Количество потенциалов | 1 |
2. Электрические параметры
| Номинальный ток | 76 A |
| Номинальное напряжение | 1000 В |
| Расчетное напряжение | 1000 В |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 8 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
3. Соединительная способность
| Тип подключения | Пружинные зажимы Push-in |
| Вставной | нет |
| Сечение жесткого провода | 0, 75 мм² ... 16 мм² |
| Сечение гибкого провода | 0, 75 мм² ... 16 мм² |
| Сечение провода AWG / kcmil | 20 ... 4 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0, 75 мм² ... 16 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0, 75 мм² ... 10 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH | 0, 75 мм² ... 4 мм² |
| Длина оголяемой части | 18 мм |
4. Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (10 - 16 мкм Sn) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (10 - 16 мкм Sn) |
5. Данные о материале - корпус
| Цвет корпуса | зеленый (6021) |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
6. Указание размеров изделия
| Чертеж | |
| Длина [ l ] | 29 мм |
| Ширина [ w ] | 11, 8 мм |
| Высота [ h ] | 34 мм |
| Размер шага | 10 мм |
| Монтажная высота (высота без паечного штифта) | 30 мм |
| Длина выводов [P] | 4 мм |
| Расстояние между штырями | 15 мм |
| Размеры штыря | 1 x 1, 2 мм |
7. Размеры для проектирования печатной платы
| Диаметр отверстий | 1, 7 мм |
| Расстояние между штырями | 15 мм |
8. Данные по упаковке
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
9. Электрические испытания
| Расчетный ток | 76 A |
| Сечение провода | 16 мм² |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
10. Кривая нагрузочной способности / график зависимости параметров от температуры
| Диаграмма |
11. Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
12. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
13. eCl@ss
| ECl@ss 4.0 | 27141100 |
| ECl@ss 4.1 | 27141100 |
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27261100 |
| ECl@ss 6.0 | 27261100 |
| ECl@ss 7.0 | 27440401 |
| ECl@ss 8.0 | 27440401 |
| ECl@ss 9.0 | 27440401 |
14. ETIM
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
15. UNSPSC
| UNSPSC 6.01 | 30211801 |
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 18.0 | 39121432 |
| UNSPSC 19.0 | 39121432 |
| UNSPSC 20.0 | 39121432 |
| UNSPSC 21.0 | 39121432 |
