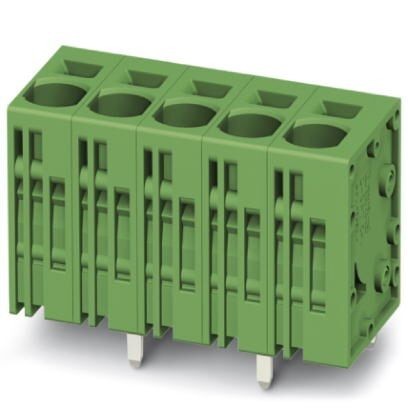

Клеммы для печатной платы SPT 5/ 8-V-7,5-ZB

Описание

Характеристики

Клеммы для печатной платы, номинальный ток41 A, расчетное напряжение (III/2)1000 В, номинальное сечение6 мм², размер шага7,5 мм, полюсов8, тип подключенияПружинные зажимы Push-in, монтажПайка волной припоя, направление подключения, проводник/печатная плата90 °, цветзеленый, Расположение контактовЗигзагообр. разводка выводов W, Длина выводов [P]4,6 мм

Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Размеры для проектирования печатной платы
8. Данные по упаковке
9. Окружающие условия
10. Подключение и метод кабельной разводки
11. Испытание на растяжение
12. Электрические испытания
13. Воздушные пути и пути утечки
14. Испытание на нагревание
15. Кривая нагрузочной способности / график зависимости параметров от температуры
16. Испытание на вибростойкость
17. Стойкость к старению и воздействию влаги, защита от попадания твердых тел
18. Стандарты и предписания
19. Соответствие экологическим нормам
20. eCl@ss
21. ETIM
22. UNSPSC
1. Характеристики товаров
Условное обозначение Клеммы для печатной платы
Серия изделий SPT 5/..-V
Размер шага 7, 5 мм
Полюсов 8
Тип подключения Пружинные зажимы Push-in
Тип монтажа Пайка волной припоя
Расположение выводов Зигзагообр. разводка выводов W
Количество ярусов 1
Количество точек подключения 8
Количество потенциалов 8
2. Электрические параметры
Номинальный ток 41 A
Номинальное напряжение 1000 В
Расчетное напряжение 800 В
Расчетное напряжение (III/2) 1000 В
Расчетное напряжение (II/2) 1000 В
Расчетное импульсное напряжение (III/3) 8 кВ
Расчетное импульсное напряжение (III/2) 8 кВ
Расчетное импульсное напряжение (II/2) 6 кВ
3. Соединительная способность
Тип подключения Пружинные зажимы Push-in
Сечение жесткого провода 0, 2 мм² ... 10 мм²
Сечение гибкого провода 0, 2 мм² ... 6 мм²
Сечение провода AWG / kcmil 24 ... 8
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 0, 25 мм² ... 6 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 0, 25 мм² ... 6 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой 0, 25 мм² ... 1, 5 мм²
Длина оголяемой части 15 мм
4. Данные о материале - контакт
Указание Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт Сплав меди
Качество поверхности гальваническое лужение
Металлическая поверхность точки подключения (внешнее покрытие) Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны пайки (покрытие) Олово (4 - 8 мкм Sn)
5. Данные о материале - корпус
Цвет корпуса зеленый (6021)
Изоляционный материал PA
Группа изоляционного материала I
CTI согласно МЭК 60112 600
Класс воспламеняемости согласно UL 94 V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 125 °C
6. Указание размеров изделия
Чертеж
Длина [ l ] 18, 5 мм
Ширина [ w ] 61, 8 мм
Высота [ h ] 19 мм
Размер шага 7, 5 мм
Монтажная высота (высота без паечного штифта) 14, 4 мм
Длина выводов [P] 4, 6 мм
Расстояние между штырями 14 мм
Размеры штыря 1, 7 x 0, 8 мм
Размер a 52, 5 мм
7. Размеры для проектирования печатной платы
Диаметр отверстий 2, 1 мм
Расстояние между штырями 14 мм
8. Данные по упаковке
Форма упаковки в картонной коробке
Количество в одной упаковке 50
Наименование, количество в одной упаковке Шт.
9. Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Температура окружающей среды (при монтаже) -5 °C ... 100 °C
Температура окружающей среды (при эксплуатации) -40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
10. Подключение и метод кабельной разводки
Проверка подключения DIN EN 60998-2-2 (VDE 0613-2-2) 2005-03
Результат проверки Испытание проведено
Испытание на повреждение и расшатывание проводника DIN EN 60998-2-2 (VDE 0613-2-2) 2005-03
Испытание проведено
11. Испытание на растяжение
Испытание на растяжение DIN EN 60998-2-2 (VDE 0613-2-2) 2005-03
Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие 0, 2 мм² / жесткий / >10 Н
0, 2 мм² / гибкий / >10 Н
10 мм² / жесткий / >90 Н
6 мм² / гибкий / >80 Н
12. Электрические испытания
Расчетный ток 41 A
Сечение провода 6 мм²
Расчетное напряжение (III/2) 1000 В
Расчетное импульсное напряжение (III/2) 8 кВ
13. Воздушные пути и пути утечки
Воздушный путь и путь утечки DIN EN 60664-1 (VDE 0110-1) 2003-11
Спецификации по испытанию DIN EN 60664-1 (VDE 0110-1) 2003-11
Минимальный воздушный путь - неоднородное поле (III/3) 8 мм
Минимальный воздушный путь - неоднородное поле (III/2) 8 мм
Минимальный воздушный путь - неоднородное поле (II/2) 5, 5 мм
Минимальный путь утечки (III/3) 10 мм
Минимальный путь утечки (III/2) 8 мм
Минимальный путь утечки (II/2) 5, 5 мм
14. Испытание на нагревание
Результат Испытание проведено
Спецификации по испытанию DIN EN 60998-2-1 (VDE 0613-2-1) 2005-03
15. Кривая нагрузочной способности / график зависимости параметров от температуры
Диаграмма
16. Испытание на вибростойкость
Спецификации по испытанию DIN EN 60068-2-6 1996-05
Результат Испытание проведено
Частота 10 - 150 - 10 Гц
Скорость развертки 1 октава/мин.
Амплитуда 0, 35 мм (10 - 60, 1 Гц)
Ускорение 5г (60, 1 - 150 Гц)
Продолжительность испытания на 1 ось 2, 5 ч
17. Стойкость к старению и воздействию влаги, защита от попадания твердых тел
Сухое тепло 168 ч/100 °C
Нагрев при высокой влажности 48 h/30 °C/92 %
18. Стандарты и предписания
Подключение согласно стандарту EN-VDE
CUL
Класс воспламеняемости согласно UL 94 V0
19. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
20. eCl@ss
ECl@ss 4.0 27141100
ECl@ss 4.1 27141100
ECl@ss 5.0 27141100
ECl@ss 5.1 27261100
ECl@ss 6.0 27261100
ECl@ss 7.0 27440401
ECl@ss 8.0 27440401
ECl@ss 9.0 27440401
21. ETIM
ETIM 3.0 EC001121
ETIM 4.0 EC002643
ETIM 5.0 EC002643
ETIM 6.0 EC002643
ETIM 7.0 EC002643
22. UNSPSC
UNSPSC 6.01 30211801
UNSPSC 7.0901 39121432
UNSPSC 11 39121432
UNSPSC 12.01 39121432
UNSPSC 13.2 39121432
UNSPSC 18.0 39121432
UNSPSC 19.0 39121432
UNSPSC 20.0 39121432
UNSPSC 21.0 39121432
