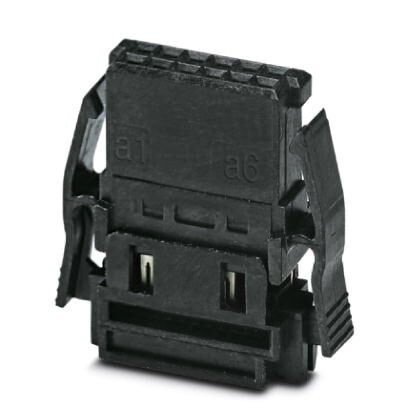

Соединительная колодка IDC, Номинальный ток при 20 °C1,2 A, Испытательное напряжение500 В AC, полюсов80, размер шага1,27 мм, цветчерный, поверхность контактаЗолото
Характеристики
Оглавление 1. Характеристики товаров
2. Электрические данные
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Размеры для приложения
8. Данные по упаковке
9. Общие указания по изделиям
10. Окружающие условия
11. Механические испытания
12. Срок службы
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
2. Электрические данные
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Размеры для приложения
8. Данные по упаковке
9. Общие указания по изделиям
10. Окружающие условия
11. Механические испытания
12. Срок службы
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
1. Характеристики товаров
| Условное обозначение | Колодки с пружинными зажимами IDC |
| Штекерная система | FINEPITCH 1, 27 mm |
| Тип контактов | Гнездовая часть |
| Серия изделий | FP 1, 27/...-FWL |
| Размер шага | 1, 27 мм |
| Полюсов | 80 |
| Тип подключения | Ножевые контакты |
| Количество ярусов | 2 |
| Количество потенциалов | 80 |
2. Электрические данные
| Номинальный ток при 20 °C | 1, 2 A (50-полюсн.) |
| Испытательное напряжение | 500 В AC |
| Переходное сопротивление | ≤10 мΩ, (МЭК 60512-2-1 2002-02) |
| Сопротивление изоляции | ≥ 10 GΩ, (IEC 60512-3-1 2002-02) |
3. Соединительная способность
| Тип подключения | Ножевые контакты |
| Сечение провода AWG / kcmil | 30 |
4. Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | Выборочное покрытие |
| Металлическая поверхность зоны контакта (покрытие) | Золото (Au) |
| Металлическая поверхность зоны контакта (промежуточное покрытие) | Никель (Ni), Палладий-никель (PdNi) |
5. Данные о материале - корпус
| Изоляционный материал | LCP |
| Группа изоляционного материала | IIIa |
| CTI согласно МЭК 60112 | 175 |
| Класс воспламеняемости согласно UL 94 | V0 |
6. Указание размеров изделия
| Длина [ l ] | 13, 65 мм |
| Ширина [ w ] | 56, 96 мм |
| Высота [ h ] | 4, 2 мм |
| Размер шага | 1, 27 мм |
| Размер a | 49, 53 мм |
7. Размеры для приложения
| Смещение центра | ± 0, 7 мм по продольной и поперечной оси |
| Угловой допуск | ± 4 ° по продольной оси |
| ± 2 ° по поперечной оси |
8. Данные по упаковке
| Форма упаковки | Лоток |
| Количество в одной упаковке | 120 |
| Наименование, количество в одной упаковке | Шт. |
9. Общие указания по изделиям
| Тип указания | Указание по применению |
| Указание по документации | |
| Указание | Обратите внимание на инструкцию по самостоятельной сборке в разделе загрузки. |
| Актуальные документы, такие как 3D-модели, чертежи серий изделий, технические описания или чертежи упаковки доступны в центре загрузки. |
10. Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -55 °C ... 125 °C |
11. Механические испытания
| Усилие подключения и извлечения на контакт | около 0, 5 Н |
12. Срок службы
| Срок службы | 500 Циклы установки, Класс качества 1 |
13. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
14. eCl@ss
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27260700 |
| ECl@ss 7.0 | 27440402 |
| ECl@ss 8.0 | 27440309 |
| ECl@ss 9.0 | 27440309 |
15. ETIM
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
2966.55
