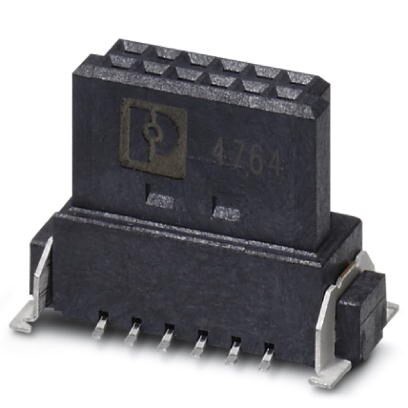

Пружинная колодка SMD, Номинальный ток при 20 °C1,4 A, Испытательное напряжение500 В AC, полюсов16, размер шага1,27 мм, цветчерный, поверхность контактаЗолото, монтажSMD пайка
Характеристики
Оглавление 1. Характеристики товаров
2. Электрические данные
3. Данные о материале - контакт
4. Данные о материале - корпус
5. Указание размеров изделия
6. Размеры для приложения
7. Данные по упаковке
8. Указания по применению
9. Окружающие условия
10. Механические испытания
11. Воздушные пути и пути утечки
12. Срок службы
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
2. Электрические данные
3. Данные о материале - контакт
4. Данные о материале - корпус
5. Указание размеров изделия
6. Размеры для приложения
7. Данные по упаковке
8. Указания по применению
9. Окружающие условия
10. Механические испытания
11. Воздушные пути и пути утечки
12. Срок службы
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
1. Характеристики товаров
| Условное обозначение | Колодки с пружинными зажимами SMD |
| Штекерная система | FINEPITCH 1, 27 mm |
| Тип контактов | Гнездовая часть |
| Серия изделий | FP 1, 27/...-FV 9, 05 |
| Размер шага | 1, 27 мм |
| Полюсов | 16 |
| Тип монтажа | SMD пайка |
| Расположение выводов | Линейные размеры планшета |
| Количество ярусов | 2 |
| Количество потенциалов | 16 |
2. Электрические данные
| Номинальный ток при 20 °C | 1, 4 A (50-полюсн.) |
| Испытательное напряжение | 500 В AC |
| Переходное сопротивление | ≤25 мΩ, (МЭК 60512-2-1 2002-02) |
| Сопротивление изоляции | ≥ 10 GΩ, (IEC 60512-3-1 2002-02) |
3. Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | Выборочное покрытие |
| Металлическая поверхность зоны контакта (покрытие) | Золото (Au) |
| Металлическая поверхность зоны контакта (промежуточное покрытие) | Никель (Ni), Палладий-никель (PdNi) |
4. Данные о материале - корпус
| Изоляционный материал | LCP |
| Группа изоляционного материала | IIIa |
| CTI согласно МЭК 60112 | 175 |
| Класс воспламеняемости согласно UL 94 | V0 |
5. Указание размеров изделия
| Длина [ l ] | 7, 2 мм |
| Ширина [ w ] | 15, 25 мм |
| Высота [ h ] | 9, 75 мм |
| Размер шага | 1, 27 мм |
| Монтажная высота (высота без паечного штифта) | 9, 05 мм |
| Компланарность | ≤ 0, 1 мм |
| Размер a | 8, 89 мм |
6. Размеры для приложения
| Перекрытие контактов | 0, 9 мм |
| Длина нахлеста | 1, 5 мм |
| Смещение центра | ± 0, 7 мм по продольной и поперечной оси |
| Угловой допуск | ± 4 ° по продольной оси |
| ± 2 ° по поперечной оси | |
| Высота укладки | 10, 8 мм Допуск+1, 5 мм (в сочетании с Серия изделий FP 1, 27/...-MV 1, 75) |
| 12, 3 мм Допуск+1, 5 мм (в сочетании с Серия изделий FP 1, 27/...-MV 3, 25) |
7. Данные по упаковке
| Чертеж | |
| Форма упаковки | Лента шириной 32 мм |
| Количество в одной упаковке | 280 |
| Наименование, количество в одной упаковке | Шт. |
| Ширина ленты [W] | 32 мм |
| Диаметр катушки [A] | 330 мм |
| Внешний размер катушки [W2] | 38, 4 мм |
| Тип упаковки | Прозрачный мешок |
8. Указания по применению
| Процесс | Пайка оплавлением |
| Спецификации по испытанию | в соответствии с IPC/JEDEC J-STD-020E 2014-12 |
| Уровень чувствительности к влажности | MSL 1 |
| Классификационная температура Tc | 260 °C |
9. Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -55 °C ... 125 °C |
10. Механические испытания
| Усилие подключения и извлечения на контакт | около 0, 5 Н |
11. Воздушные пути и пути утечки
| Воздушные пути и пути утечки | мин. 0, 4 мм |
12. Срок службы
| Срок службы | 500 Циклы установки, Класс качества 1 |
13. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
14. eCl@ss
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27260700 |
| ECl@ss 7.0 | 27440402 |
| ECl@ss 8.0 | 27440402 |
| ECl@ss 9.0 | 27440402 |
15. ETIM
| ETIM 5.0 | EC002637 |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
1419.98
