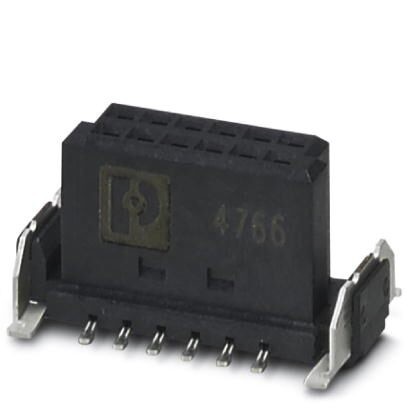

Пружинная колодка SMD, Номинальный ток при 20 °C1,4 A, Испытательное напряжение500 В AC, полюсов26, размер шага1,27 мм, цветчерный, поверхность контактаЗолото, монтажSMD пайка
Характеристики
Оглавление 1. Характеристики товаров
2. Электрические данные
3. Данные о материале - контакт
4. Данные о материале - корпус
5. Указание размеров изделия
6. Размеры для проектирования печатной платы
7. Размеры для приложения
8. Данные по упаковке
9. Указания по применению
10. Окружающие условия
11. Механические испытания
12. Воздушные пути и пути утечки
13. Срок службы
14. Соответствие экологическим нормам
15. eCl@ss
16. ETIM
2. Электрические данные
3. Данные о материале - контакт
4. Данные о материале - корпус
5. Указание размеров изделия
6. Размеры для проектирования печатной платы
7. Размеры для приложения
8. Данные по упаковке
9. Указания по применению
10. Окружающие условия
11. Механические испытания
12. Воздушные пути и пути утечки
13. Срок службы
14. Соответствие экологическим нормам
15. eCl@ss
16. ETIM
1. Характеристики товаров
| Условное обозначение | Колодки с пружинными зажимами SMD |
| Штекерная система | FINEPITCH 1, 27 mm |
| Тип контактов | Гнездовая часть |
| Серия изделий | FP 1, 27/...-FV 6, 25 |
| Размер шага | 1, 27 мм |
| Полюсов | 26 |
| Тип монтажа | SMD пайка |
| Расположение выводов | Линейные размеры планшета |
| Количество ярусов | 2 |
| Количество потенциалов | 26 |
2. Электрические данные
| Номинальный ток при 20 °C | 1, 4 A (50-полюсн.) |
| Испытательное напряжение | 500 В AC |
| Переходное сопротивление | ≤25 мΩ, (МЭК 60512-2-1 2002-02) |
| Сопротивление изоляции | ≥ 10 GΩ, (IEC 60512-3-1 2002-02) |
3. Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | Выборочное покрытие |
| Металлическая поверхность зоны контакта (покрытие) | Золото (Au) |
| Металлическая поверхность зоны контакта (промежуточное покрытие) | Никель (Ni), Палладий-никель (PdNi) |
4. Данные о материале - корпус
| Изоляционный материал | LCP |
| Группа изоляционного материала | IIIa |
| CTI согласно МЭК 60112 | 175 |
| Класс воспламеняемости согласно UL 94 | V0 |
5. Указание размеров изделия
| Длина [ l ] | 7, 2 мм |
| Ширина [ w ] | 21, 6 мм |
| Высота [ h ] | 6, 95 мм |
| Размер шага | 1, 27 мм |
| Монтажная высота (высота без паечного штифта) | 6, 25 мм |
| Расстояние между штырями | 1, 27 мм |
| Компланарность | ≤ 0, 1 мм |
| Размер a | 15, 24 мм |
6. Размеры для проектирования печатной платы
| Расстояние между штырями | 1, 27 мм |
7. Размеры для приложения
| Перекрытие контактов | 0, 9 мм |
| Длина нахлеста | 1, 5 мм |
| Смещение центра | ± 0, 7 мм по продольной и поперечной оси |
| Угловой допуск | ± 4 ° по продольной оси |
| ± 2 ° по поперечной оси | |
| Высота укладки | 8 мм Допуск+1, 5 мм (в сочетании с Серия изделий FP 1, 27/...-MV 1, 75) |
| 9, 5 мм Допуск+1, 5 мм (в сочетании с Серия изделий FP 1, 27/...-MV 3, 25) |
8. Данные по упаковке
| Чертеж | |
| Форма упаковки | Лента шириной 44 мм |
| Количество в одной упаковке | 280 |
| Наименование, количество в одной упаковке | Шт. |
| Ширина ленты [W] | 44 мм |
| Диаметр катушки [A] | 330 мм |
| Внешний размер катушки [W2] | 50, 4 мм |
| Тип упаковки | Прозрачный мешок |
9. Указания по применению
| Процесс | Пайка оплавлением |
| Спецификации по испытанию | в соответствии с IPC/JEDEC J-STD-020E 2014-12 |
| Уровень чувствительности к влажности | MSL 1 |
| Классификационная температура Tc | 260 °C |
10. Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -55 °C ... 125 °C |
11. Механические испытания
| Усилие подключения и извлечения на контакт | около 0, 5 Н |
12. Воздушные пути и пути утечки
| Воздушные пути и пути утечки | мин. 0, 4 мм |
13. Срок службы
| Срок службы | 500 Циклы установки, Класс качества 1 |
14. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
15. eCl@ss
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27260700 |
| ECl@ss 7.0 | 27440402 |
| ECl@ss 8.0 | 27440402 |
| ECl@ss 9.0 | 27440402 |
16. ETIM
| ETIM 5.0 | EC002637 |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
