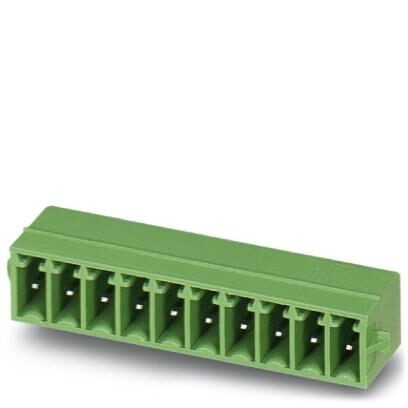

Корпусная часть для печатных плат, номинальный ток8 A, расчетное напряжение (III/2)160 В, номинальное сечение1,5 мм², полюсов16, размер шага3,5 мм, цветзеленый, поверхность контактаолово, монтажПайка волной припоя, расположение выводовЛинейное расположение выводов, длина выводов [P]3,4 мм
Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Данные о материале - контакт
4. Данные о материале - корпус
5. Указание размеров изделия
6. Размеры для проектирования печатной платы
7. Данные по упаковке
8. Механические испытания (A)
9. Испытания на долговечность (B)
10. Климатическое испытания (D)
11. Испытания на долговечность и воздействие окружающей среды (E)
12. Испытание на вибростойкость
13. Стандарты и предписания
14. Соответствие экологическим нормам
15. eCl@ss
16. ETIM
17. UNSPSC
2. Электрические параметры
3. Данные о материале - контакт
4. Данные о материале - корпус
5. Указание размеров изделия
6. Размеры для проектирования печатной платы
7. Данные по упаковке
8. Механические испытания (A)
9. Испытания на долговечность (B)
10. Климатическое испытания (D)
11. Испытания на долговечность и воздействие окружающей среды (E)
12. Испытание на вибростойкость
13. Стандарты и предписания
14. Соответствие экологическим нормам
15. eCl@ss
16. ETIM
17. UNSPSC
1. Характеристики товаров
| Условное обозначение | Компоненты для проходного монтажа |
| Штекерная система | MINI COMBICON |
| Тип контактов | штыревое |
| Серия изделий | MC 1, 5/..-G-RN |
| Размер шага | 3, 5 мм |
| Полюсов | 16 |
| Тип монтажа | Пайка волной припоя |
| Расположение выводов | Линейное расположение выводов |
| Крепление | Соединительный выступ |
| Количество ярусов | 1 |
| Количество точек подключения | 16 |
| Количество потенциалов | 16 |
2. Электрические параметры
| Номинальный ток | 8 A |
| Номинальное напряжение | 160 В |
| Расчетное напряжение | 160 В |
| Расчетное напряжение (III/2) | 160 В |
| Расчетное напряжение (II/2) | 250 В |
| Расчетное импульсное напряжение (III/3) | 2, 5 кВ |
| Расчетное импульсное напряжение (III/2) | 2, 5 кВ |
| Расчетное импульсное напряжение (II/2) | 2, 5 кВ |
3. Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность зоны контакта (покрытие) | Олово (3 - 5 мкм Sn) |
| Металлическая поверхность зоны контакта (промежуточное покрытие) | Никель (1, 3 - 3 мкм Ni), |
| Металлическая поверхность зоны пайки (покрытие) | Олово (3 - 5 мкм Sn) |
| Металлическая поверхность зоны пайки (промежуточное покрытие) | Никель (1, 3 - 3 мкм Ni) |
4. Данные о материале - корпус
| Цвет корпуса | зеленый (6021) |
| Изоляционный материал | PBT |
| Группа изоляционного материала | IIIa |
| CTI согласно МЭК 60112 | 225 |
| Класс воспламеняемости согласно UL 94 | V0 |
5. Указание размеров изделия
| Чертеж | |
| Длина [ l ] | 9, 2 мм |
| Ширина [ w ] | 59, 6 мм |
| Высота [ h ] | 10, 65 мм |
| Размер шага | 3, 5 мм |
| Монтажная высота (высота без паечного штифта) | 7, 25 мм |
| Длина выводов [P] | 3, 4 мм |
| Размеры штыря | 0, 8 x 0, 8 мм |
| Размер a | 52, 5 мм |
6. Размеры для проектирования печатной платы
| Диаметр отверстий | 1, 2 мм |
7. Данные по упаковке
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
8. Механические испытания (A)
| Спецификация испытания | DIN EN 61984 (VDE 0627) |
| Усилие установки на 1 полюс, прибл. | 7 Н |
| Усилие съема на 1 полюс, прибл. | 6 Н |
| Фиксированное расположение в процессе вставления > 20 N | Испытание проведено |
| Крепление контакта требования > 20 N | Испытание проведено |
9. Испытания на долговечность (B)
| Спецификации по испытанию | DIN EN 60512-9-1 (VDE 0687-512-9-1) 2010-12 |
| Проходное сопротивление R1 | 1, 6 мΩ |
| Циклы установки | 25 |
| Проходное сопротивление R2 | 1, 8 мΩ |
| Импульсное напряжение на уровне моря | 2, 95 кВ |
| Испытательное переменное напряжение | 1, 39 кВ |
| Сопротивлением изоляции между соседними полюсами | >27 GΩ |
10. Климатическое испытания (D)
| Спецификации по испытанию | DIN EN ISO 6988 1997-03 |
| Нагрузка при охлаждении | -40 °C/2 ч |
| Тепловая нагрузка | 105 °C/168 h |
| Коррозионное воздействие | 0, 2 дм3 SO2 на 300 дм3/40 °C/1 цикл |
| Импульсное напряжение на уровне моря | 2, 95 кВ |
| Испытательное переменное напряжение | 1, 39 кВ |
11. Испытания на долговечность и воздействие окружающей среды (E)
| Спецификации по испытанию | DIN EN 61984 (VDE 0627) 2009-11 |
| Результат, степень защиты IP-код | Защита от прикосновений «пробным пальцем» IP20 |
12. Испытание на вибростойкость
| Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6) 2008-10 |
| Результат | Испытание проведено |
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0, 35 мм (10 - 60, 1 Гц) |
| Ускорение | 5г (60, 1 - 150 Гц) |
| Продолжительность испытания на 1 ось | 2, 5 ч |
13. Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
14. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
15. eCl@ss
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27260700 |
| ECl@ss 7.0 | 27440402 |
| ECl@ss 8.0 | 27440402 |
| ECl@ss 9.0 | 27440402 |
16. ETIM
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002637 |
| ETIM 5.0 | EC002637 |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
17. UNSPSC
| UNSPSC 6.01 | 30211810 |
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
