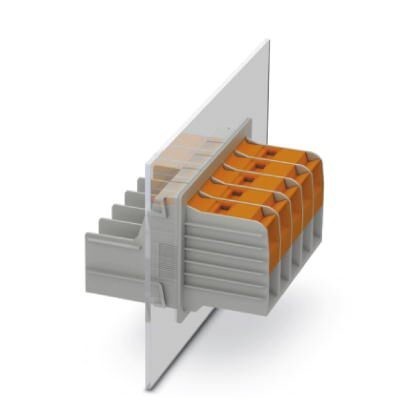

Проходная клемма TW 50/ 4-CL

Описание

Характеристики

Проходная клемма, тип подключенияРазъем T-LOX с коленчатым рычагом, Подсоединение кабельного наконечника, полюсов4, ток нагрузки150 A, cечение10 мм² - 50 мм², yгол между направлениями подключения провода и установки разъема0 °, ширина98 мм, цветсерый

Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Возможности подключения, снаружи
4. Возможности подключения, внутри
5. Данные о материале - контакт
6. Данные о материале - корпус
7. Указание размеров изделия
8. Размеры для монтажного выреза
9. Данные по упаковке
10. Общие указания по изделиям
11. Окружающие условия
12. Электрические испытания
13. Воздушные пути и пути утечки
14. Кривая нагрузочной способности / график зависимости параметров от температуры
15. Стандарты и предписания
16. Соответствие экологическим нормам
17. eCl@ss
18. ETIM
19. UNSPSC
1. Характеристики товаров
Условное обозначение Проходная клемма
Серия изделий TW 50/..-CL
Полюсов 4
Тип подключения Разъем T-LOX с коленчатым рычагом
Количество точек подключения 8
Количество потенциалов 4
2. Электрические параметры
Номинальный ток 150 A
Номинальное напряжение 1000 В
Расчетное напряжение 1000 В
3. Возможности подключения, снаружи
Тип подключения Разъем T-LOX с коленчатым рычагом
Направление подключения проводника к направлению вставления 0 °
Сечение жесткого провода 10 мм² ... 50 мм²
Сечение гибкого провода 16 мм² ... 50 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 10 мм² ... 50 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 10 мм² ... 50 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой 6 мм² ... 16 мм²
4. Возможности подключения, внутри
Тип подключения Подсоединение кабельного наконечника
Направление подключения проводника к направлению вставления 0 °
Подсоединение кабельного наконечника по стандарту DIN 46234 1980-03 6, 5 мм 18 мм M6 6 Нм 8 Нм
5. Данные о материале - контакт
Указание Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт Сплав меди
Качество поверхности луженый
6. Данные о материале - корпус
Изоляционный материал PA
Группа изоляционного материала I
CTI согласно МЭК 60112 600
Класс воспламеняемости согласно UL 94 V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 125 °C
7. Указание размеров изделия
Ширина [ w ] 98 мм
Размер шага 20 мм
8. Размеры для монтажного выреза
Подпись к рисунку Величина a = 89 мм
9. Данные по упаковке
Количество в одной упаковке 5
Наименование, количество в одной упаковке Шт.
10. Общие указания по изделиям
Тип указания Указание по безопасности
Указание Воронкообразное отверстие для ввода кабеля не имеет защиты от прикосновений. Никогда не подсоединять и не отсоединять клеммы под напряжением. Должны быть предприняты соответствующие меры для защиты от контакта с токоведущими частями.
11. Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Температура окружающей среды (при монтаже) -5 °C ... 100 °C
Температура окружающей среды (при эксплуатации) -40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
12. Электрические испытания
Расчетный ток 150 A
Сечение провода 50 мм²
13. Воздушные пути и пути утечки
Воздушный путь и путь утечки DIN EN 60947-1 (VDE 0660-100) 2011-10
Спецификации по испытанию DIN EN 60947-1 (VDE 0660-100) 2011-10
Минимальный воздушный путь - неоднородное поле (III/3) 8 мм
Минимальный воздушный путь - неоднородное поле (III/2) 8 мм
Минимальный воздушный путь - неоднородное поле (II/2) 5, 5 мм
Минимальный путь утечки (III/3) 12, 5 мм
Минимальный путь утечки (III/2) 8 мм
Минимальный путь утечки (II/2) 5, 5 мм
14. Кривая нагрузочной способности / график зависимости параметров от температуры
Диаграмма
15. Стандарты и предписания
Класс воспламеняемости согласно UL 94 V0
Указания по безопасности • ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал.
• Необходимо учитывать инструкцию по установке / монтажу, которая имеется в разделе загрузок на странице изделия phoenixcontact.com/products.
• Воронкообразное отверстие для ввода кабеля не имеет защиты от прикосновений. Никогда не подсоединять и не отсоединять клеммы под напряжением. Должны быть предприняты соответствующие меры для защиты от контакта с токоведущими частями.
16. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
17. eCl@ss
ECl@ss 5.0 27141100
ECl@ss 5.1 27141100
ECl@ss 6.0 27141100
ECl@ss 7.0 27141134
ECl@ss 8.0 27141134
ECl@ss 9.0 27141134
18. ETIM
ETIM 5.0 EC001283
ETIM 6.0 EC001283
ETIM 7.0 EC001283
19. UNSPSC
UNSPSC 13.2 39121410
UNSPSC 18.0 39121410
UNSPSC 19.0 39121410
UNSPSC 20.0 39121410
UNSPSC 21.0 39121410

Характеристики

Бренд

PHOENIX CONTACT

Последняя стоимость

43490.44

Условное обозначение	Проходная клемма
Серия изделий	TW 50/..-CL
Полюсов	4
Тип подключения	Разъем T-LOX с коленчатым рычагом
Количество точек подключения	8
Количество потенциалов	4

Номинальный ток	150 A
Номинальное напряжение	1000 В
Расчетное напряжение	1000 В

Тип подключения	Разъем T-LOX с коленчатым рычагом
Направление подключения проводника к направлению вставления	0 °
Сечение жесткого провода	10 мм² ... 50 мм²
Сечение гибкого провода	16 мм² ... 50 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки	10 мм² ... 50 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом	10 мм² ... 50 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	6 мм² ... 16 мм²

Тип подключения	Подсоединение кабельного наконечника
Направление подключения проводника к направлению вставления	0 °
Подсоединение кабельного наконечника по стандарту	DIN 46234 1980-03 6, 5 мм 18 мм M6 6 Нм 8 Нм

Указание	Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт	Сплав меди
Качество поверхности	луженый

Изоляционный материал	PA
Группа изоляционного материала	I
CTI согласно МЭК 60112	600
Класс воспламеняемости согласно UL 94	V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12	850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13	775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2	125 °C

Количество в одной упаковке	5
Наименование, количество в одной упаковке	Шт.

Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C
Температура окружающей среды (при монтаже)	-5 °C ... 100 °C
Температура окружающей среды (при эксплуатации)	-40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)

Расчетный ток	150 A
Сечение провода	50 мм²

Воздушный путь и путь утечки	DIN EN 60947-1 (VDE 0660-100) 2011-10
Спецификации по испытанию	DIN EN 60947-1 (VDE 0660-100) 2011-10
Минимальный воздушный путь - неоднородное поле (III/3)	8 мм
Минимальный воздушный путь - неоднородное поле (III/2)	8 мм
Минимальный воздушный путь - неоднородное поле (II/2)	5, 5 мм
Минимальный путь утечки (III/3)	12, 5 мм
Минимальный путь утечки (III/2)	8 мм
Минимальный путь утечки (II/2)	5, 5 мм

Класс воспламеняемости согласно UL 94	V0
Указания по безопасности	• ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал.
	• Необходимо учитывать инструкцию по установке / монтажу, которая имеется в разделе загрузок на странице изделия phoenixcontact.com/products.
	• Воронкообразное отверстие для ввода кабеля не имеет защиты от прикосновений. Никогда не подсоединять и не отсоединять клеммы под напряжением. Должны быть предприняты соответствующие меры для защиты от контакта с токоведущими частями.

China RoHS	Период времени для применения по назначениюне ограничен = EFUP-e
	Не содержит опасных веществ, выходящих за пределы пороговых значений
