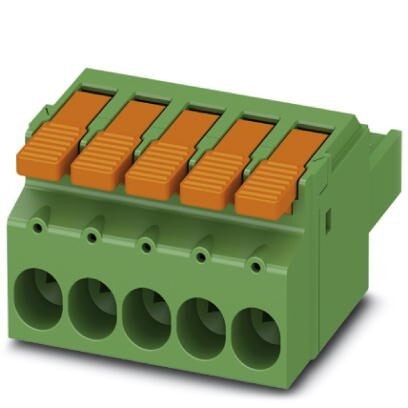

Разъемы для печатной платы, номинальный ток41 A, расчетное напряжение (III/2)1000 В, номинальное сечение6 мм², полюсов5, размер шага7,62 мм, тип подключенияПружинные зажимы Push-in, цветзеленый, поверхность контактаолово
Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание материала - Элемент управления
7. Указание размеров изделия
8. Данные по упаковке
9. Общие указания по изделиям
10. Окружающие условия
11. Воздушные пути и пути утечки
12. eCl@ss
13. ETIM
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание материала - Элемент управления
7. Указание размеров изделия
8. Данные по упаковке
9. Общие указания по изделиям
10. Окружающие условия
11. Воздушные пути и пути утечки
12. eCl@ss
13. ETIM
1. Характеристики товаров
| Условное обозначение | Разъем печатной платы |
| Штекерная система | POWER COMBICON 6 |
| Тип контактов | Гнездовая часть |
| Серия изделий | LPC 6/..-ST |
| Размер шага | 7, 62 мм |
| Полюсов | 5 |
| Тип подключения | Пружинные зажимы Push-in |
| Количество ярусов | 1 |
| Количество точек подключения | 5 |
| Количество потенциалов | 5 |
2. Электрические параметры
| Номинальный ток | 41 A |
| Номинальное напряжение | 1000 В |
| Расчетное напряжение | 800 В |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 8 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
3. Соединительная способность
| Тип подключения | Пружинные зажимы Push-in |
| Вставной | да |
| Сечение жесткого провода | 0, 75 мм² ... 10 мм² |
| Сечение гибкого провода | 0, 75 мм² ... 6 мм² |
| Сечение провода AWG / kcmil | 18 ... 8 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0, 75 мм² ... 6 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0, 75 мм² ... 6 мм² |
| Калиберная пробка a x b / диаметр | 4, 3 мм x 4, 0 мм / 4, 0 мм |
| Длина оголяемой части | 18 мм |
4. Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (4 - 8 мкм Sn) |
| Металлическая поверхность зоны контакта (покрытие) | Олово (4 - 8 мкм Sn) |
5. Данные о материале - корпус
| Цвет корпуса | зеленый (6021) |
| Изоляционный материал | PA GF |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
6. Указание материала - Элемент управления
| Изоляционный материал | PA GF |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
7. Указание размеров изделия
| Длина [ l ] | 48 мм |
| Ширина [ w ] | 40, 1 мм |
| Высота [ h ] | 35, 65 мм |
| Размер шага | 7, 62 мм |
| Монтажная высота (высота без паечного штифта) | 35, 65 мм |
| Размер a | 30, 48 мм |
8. Данные по упаковке
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 25 |
| Наименование, количество в одной упаковке | Шт. |
9. Общие указания по изделиям
| Тип указания | Указания по эксплуатации |
| Указание | Соединители COMBICON соответствуют DIN EN 61984 для разъемов без коммутационной способности (COC). При надлежащем использовании они не должны вставляться или извлекаться под напряжением или под нагрузкой. |
10. Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.) |
11. Воздушные пути и пути утечки
| Воздушный путь и путь утечки | DIN EN 60664-1 (VDE 0110-1) 2008-01 |
| Спецификации по испытанию | DIN EN 60664-1 (VDE 0110-1) 2008-01 |
| Минимальный воздушный путь - неоднородное поле (III/3) | 8 мм |
| Минимальный воздушный путь - неоднородное поле (III/2) | 8 мм |
| Минимальный воздушный путь - неоднородное поле (II/2) | 5, 5 мм |
| Минимальный путь утечки (III/3) | 10 мм |
| Минимальный путь утечки (III/2) | 5 мм |
| Минимальный путь утечки (II/2) | 5 мм |
12. eCl@ss
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27260700 |
| ECl@ss 7.0 | 27440309 |
| ECl@ss 8.0 | 27440309 |
| ECl@ss 9.0 | 27440309 |
13. ETIM
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
