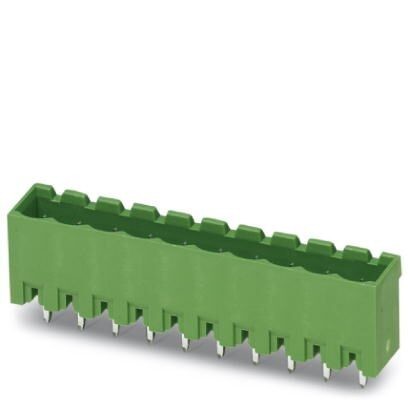

Корпусная часть для печатных плат, номинальный ток12 A, расчетное напряжение (III/2)320 В, номинальное сечение2,5 мм², полюсов23, размер шага5 мм, цветзеленый, поверхность контактаолово, монтажПайка волной припоя, расположение выводовЛинейное расположение выводов, длина выводов [P]3,9 мм
Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Данные о материале - контакт
4. Данные о материале - корпус
5. Указание размеров изделия
6. Размеры для проектирования печатной платы
7. Данные по упаковке
8. Окружающие условия
9. Воздушные пути и пути утечки
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
2. Электрические параметры
3. Данные о материале - контакт
4. Данные о материале - корпус
5. Указание размеров изделия
6. Размеры для проектирования печатной платы
7. Данные по упаковке
8. Окружающие условия
9. Воздушные пути и пути утечки
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Характеристики товаров
| Условное обозначение | Компоненты для проходного монтажа |
| Штекерная система | CLASSIC COMBICON |
| Тип контактов | штыревое |
| Серия изделий | MSTBVA 2, 5/..-G |
| Размер шага | 5 мм |
| Полюсов | 23 |
| Тип монтажа | Пайка волной припоя |
| Расположение выводов | Линейное расположение выводов |
| Крепление | без |
| Количество ярусов | 1 |
| Количество точек подключения | 23 |
| Количество потенциалов | 23 |
2. Электрические параметры
| Номинальный ток | 12 A |
| Номинальное напряжение | 320 В |
| Расчетное напряжение | 250 В |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (II/2) | 400 В |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
3. Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность зоны контакта (покрытие) | Олово (3 - 5 мкм Sn) |
| Металлическая поверхность зоны контакта (промежуточное покрытие) | Никель (1, 3 - 3 мкм Ni), |
| Металлическая поверхность зоны пайки (покрытие) | Олово (3 - 5 мкм Sn) |
| Металлическая поверхность зоны пайки (промежуточное покрытие) | Никель (1, 3 - 3 мкм Ni) |
4. Данные о материале - корпус
| Цвет корпуса | зеленый (6021) |
| Изоляционный материал | PBT |
| Группа изоляционного материала | IIIa |
| CTI согласно МЭК 60112 | 225 |
| Класс воспламеняемости согласно UL 94 | V0 |
5. Указание размеров изделия
| Длина [ l ] | 8, 6 мм |
| Ширина [ w ] | 117 мм |
| Высота [ h ] | 15, 9 мм |
| Размер шага | 5 мм |
| Монтажная высота (высота без паечного штифта) | 12 мм |
| Длина выводов [P] | 3, 9 мм |
| Размер a | 110 мм |
6. Размеры для проектирования печатной платы
| Диаметр отверстий | 1, 4 мм |
7. Данные по упаковке
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
8. Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.) |
9. Воздушные пути и пути утечки
| Воздушный путь и путь утечки | DIN EN 60664-1 (VDE 0110-1) 2008-01 |
| Спецификации по испытанию | DIN EN 60664-1 (VDE 0110-1) 2008-01 |
| Минимальный воздушный путь - неоднородное поле (III/3) | 3 мм |
| Минимальный воздушный путь - неоднородное поле (III/2) | 3 мм |
| Минимальный воздушный путь - неоднородное поле (II/2) | 3 мм |
| Минимальный путь утечки (III/3) | 4 мм |
| Минимальный путь утечки (III/2) | 3, 2 мм |
| Минимальный путь утечки (II/2) | 4 мм |
10. Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
| CSA | |
| Класс воспламеняемости согласно UL 94 | V0 |
11. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
12. eCl@ss
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27260700 |
| ECl@ss 7.0 | 27440402 |
| ECl@ss 8.0 | 27440402 |
| ECl@ss 9.0 | 27440402 |
13. ETIM
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002637 |
| ETIM 5.0 | EC002637 |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
14. UNSPSC
| UNSPSC 6.01 | 30211810 |
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
