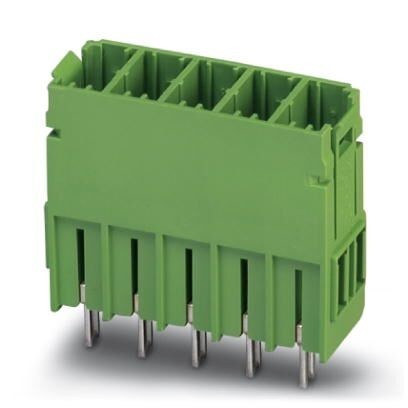

Корпусная часть для печатных плат, номинальный ток41 A, расчетное напряжение (III/2)630 В, номинальное сечение6 мм², полюсов6, размер шага7,62 мм, цветзеленый, поверхность контактаолово, монтажПайка волной припоя, расположение выводовЛинейное расположение выводов, длина выводов [P]5 мм
Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Данные о материале - контакт
4. Данные о материале - корпус
5. Указание размеров изделия
6. Размеры для проектирования печатной платы
7. Данные по упаковке
8. Окружающие условия
9. Воздушные пути и пути утечки
10. Кривая нагрузочной способности / график зависимости параметров от температуры
11. Механические испытания (A)
12. Испытания на долговечность (B)
13. Климатическое испытания (D)
14. Испытания на долговечность и воздействие окружающей среды (E)
15. Стандарты и предписания
16. Соответствие экологическим нормам
17. eCl@ss
18. ETIM
19. UNSPSC
2. Электрические параметры
3. Данные о материале - контакт
4. Данные о материале - корпус
5. Указание размеров изделия
6. Размеры для проектирования печатной платы
7. Данные по упаковке
8. Окружающие условия
9. Воздушные пути и пути утечки
10. Кривая нагрузочной способности / график зависимости параметров от температуры
11. Механические испытания (A)
12. Испытания на долговечность (B)
13. Климатическое испытания (D)
14. Испытания на долговечность и воздействие окружающей среды (E)
15. Стандарты и предписания
16. Соответствие экологическим нормам
17. eCl@ss
18. ETIM
19. UNSPSC
1. Характеристики товаров
| Условное обозначение | Компоненты для проходного монтажа |
| Штекерная система | POWER COMBICON 5 |
| Тип контактов | штыревое |
| Серия изделий | PCV 5/..-G |
| Размер шага | 7, 62 мм |
| Полюсов | 6 |
| Тип монтажа | Пайка волной припоя |
| Расположение выводов | Линейное расположение выводов |
| Крепление | без |
| Количество ярусов | 1 |
| Количество точек подключения | 6 |
| Количество потенциалов | 6 |
2. Электрические параметры
| Номинальный ток | 41 A |
| Номинальное напряжение | 630 В |
| Расчетное напряжение | 630 В |
| Расчетное напряжение (III/2) | 630 В |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 6 кВ |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
3. Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | горячее лужение |
| Металлическая поверхность зоны контакта (покрытие) | Олово (4 - 8 мкм Sn) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (4 - 8 мкм Sn) |
4. Данные о материале - корпус
| Цвет корпуса | зеленый (6021) |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
5. Указание размеров изделия
| Чертеж | |
| Длина [ l ] | 14, 29 мм |
| Ширина [ w ] | 48, 52 мм |
| Высота [ h ] | 34, 25 мм |
| Размер шага | 7, 62 мм |
| Монтажная высота (высота без паечного штифта) | 29, 25 мм |
| Длина выводов [P] | 5 мм |
| Расстояние между штырями | 7, 62 мм |
| Размеры штыря | 0, 8 x 1 мм |
| Размер a | 38, 1 мм |
6. Размеры для проектирования печатной платы
| Диаметр отверстий | 1, 3 мм |
| Расстояние между штырями | 7, 62 мм |
7. Данные по упаковке
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
8. Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.) |
9. Воздушные пути и пути утечки
| Воздушный путь и путь утечки | DIN EN 60664-1 (VDE 0110-1) 2008-01 |
| Спецификации по испытанию | DIN EN 60664-1 (VDE 0110-1) 2008-01 |
| Минимальный воздушный путь - неоднородное поле (III/3) | 5, 5 мм |
| Минимальный воздушный путь - неоднородное поле (III/2) | 5, 5 мм |
| Минимальный воздушный путь - неоднородное поле (II/2) | 5, 5 мм |
| Минимальный путь утечки (III/3) | 8 мм |
| Минимальный путь утечки (III/2) | 3, 2 мм |
| Минимальный путь утечки (II/2) | 5 мм |
10. Кривая нагрузочной способности / график зависимости параметров от температуры
| Диаграмма |
11. Механические испытания (A)
| Усилие установки на 1 полюс, прибл. | 8 Н |
| Усилие съема на 1 полюс, прибл. | 6, 5 Н |
| Фиксированное расположение в процессе вставления > 20 N | Испытание проведено |
| Крепление контакта требования > 20 N | Испытание проведено |
12. Испытания на долговечность (B)
| Спецификации по испытанию | IEC 60512-5 1992-08 |
| Проходное сопротивление R1 | 0, 4 мΩ |
| Циклы установки | 50 |
| Проходное сопротивление R2 | 0, 5 мΩ |
| Импульсное напряжение на уровне моря | 7, 3 кВ |
| Испытательное переменное напряжение | 3, 31 кВ |
| Сопротивлением изоляции между соседними полюсами | > 1012 Ом |
13. Климатическое испытания (D)
| Спецификации по испытанию | DIN EN ISO 6988 1997-03 |
| Нагрузка при охлаждении | -40 °C/2 ч |
| Тепловая нагрузка | 100 °C/168 ч |
| Коррозионное воздействие | 0, 2 дм3 SO2 на 300 дм3/40 °C/1 цикл |
| Импульсное напряжение на уровне моря | 7, 3 кВ |
| Испытательное переменное напряжение | 3, 31 кВ |
14. Испытания на долговечность и воздействие окружающей среды (E)
| Спецификации по испытанию | DIN EN 61984 (VDE 0627) 2009-11 |
| Результат, степень защиты IP-код | Защита от прикосновений «пробным пальцем» IP20 |
15. Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
16. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
17. eCl@ss
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27260700 |
| ECl@ss 7.0 | 27440402 |
| ECl@ss 8.0 | 27440402 |
| ECl@ss 9.0 | 27440402 |
18. ETIM
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002637 |
| ETIM 5.0 | EC002637 |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
19. UNSPSC
| UNSPSC 6.01 | 30211810 |
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
Характеристики
Бренд
PHOENIX CONTACT
