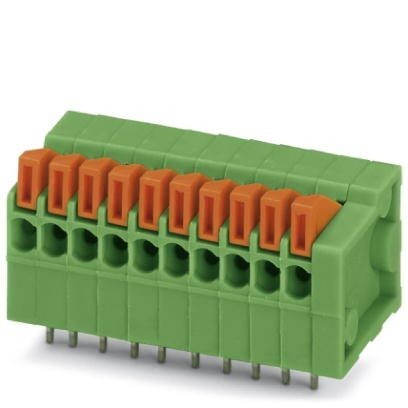

Клеммы для печатной платы FFKDSA1/H-2,54- 8

Описание

Характеристики

Клеммы для печатной платы, номинальный ток6 A, расчетное напряжение (III/2)160 В, номинальное сечение0,5 мм², размер шага2,54 мм, полюсов8, тип подключенияПружинные зажимы Push-in, монтажПайка волной припоя, направление подключения, проводник/печатная плата0 °, цветзеленый, Расположение контактовЛинейное двойное расположение выводов, Длина выводов [P]3,6 мм

Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Размеры для проектирования печатной платы
8. Данные по упаковке
9. Окружающие условия
10. Подключение и метод кабельной разводки
11. Испытание на растяжение
12. Электрические испытания
13. Воздушные пути и пути утечки
14. Испытание на нагревание
15. Испытание на вибростойкость
16. Стандарты и предписания
17. Соответствие экологическим нормам
18. eCl@ss
19. ETIM
20. UNSPSC
1. Характеристики товаров
Условное обозначение Клеммы для печатной платы
Серия изделий FFKDS(A) 0, 5/..-H
Размер шага 2, 54 мм
Полюсов 8
Тип подключения Пружинные зажимы Push-in
Тип монтажа Пайка волной припоя
Расположение выводов Линейное двойное расположение выводов
Количество ярусов 1
Количество точек подключения 8
Количество потенциалов 8
2. Электрические параметры
Номинальный ток 6 A
Номинальное напряжение 160 В
Расчетное напряжение 63 В
Расчетное напряжение (III/2) 160 В
Расчетное напряжение (II/2) 320 В
Расчетное импульсное напряжение (III/3) 2, 5 кВ
Расчетное импульсное напряжение (III/2) 2, 5 кВ
Расчетное импульсное напряжение (II/2) 2, 5 кВ
3. Соединительная способность
Тип подключения Пружинные зажимы Push-in
Вставной да
Сечение жесткого провода 0, 14 мм² ... 0, 5 мм²
Сечение гибкого провода 0, 14 мм² ... 0, 5 мм²
Сечение провода AWG / kcmil 26 ... 20
Длина оголяемой части 11 мм
4. Данные о материале - контакт
Указание Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт Сплав меди
Качество поверхности гальваническое лужение
Металлическая поверхность точки подключения (внешнее покрытие) Олово (5 - 7 мкм Sn)
Металлическая поверхность точки подключения (промежуточное покрытие) Никель (2 - 3 мкм Ni)
Металлическая поверхность зоны пайки (покрытие) Олово (5 - 7 мкм Sn)
Металлическая поверхность зоны пайки (промежуточное покрытие) Никель (2 - 3 мкм Ni)
5. Данные о материале - корпус
Цвет корпуса зеленый (6021)
Изоляционный материал PA
Группа изоляционного материала I
CTI согласно МЭК 60112 600
Класс воспламеняемости согласно UL 94 V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 125 °C
6. Указание размеров изделия
Чертеж
Длина [ l ] 13, 6 мм
Ширина [ w ] 22, 82 мм
Высота [ h ] 16, 2 мм
Размер шага 2, 54 мм
Монтажная высота (высота без паечного штифта) 12, 6 мм
Длина выводов [P] 3, 6 мм
Расстояние между штырями 5, 08 мм
Размеры штыря 0, 5 x 0, 8 мм
Размер a 17, 78 мм
7. Размеры для проектирования печатной платы
Диаметр отверстий 1, 1 мм
Расстояние между штырями 5, 08 мм
8. Данные по упаковке
Форма упаковки в картонной коробке
Количество в одной упаковке 50
Наименование, количество в одной упаковке Шт.
9. Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Температура окружающей среды (при монтаже) -5 °C ... 100 °C
Температура окружающей среды (при эксплуатации) -40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
10. Подключение и метод кабельной разводки
Испытание на повреждение и расшатывание проводника DIN EN 60999 (VDE 0609-1) 1994-04
Испытание проведено
11. Испытание на растяжение
Испытание на растяжение DIN EN 60999 (VDE 0609-1) 1994-04
Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие 0, 14 мм² / жесткий / >7 Н
0, 2 мм² / гибкий / >10 Н
0, 5 мм² / жесткий / >30 Н
0, 5 мм² / гибкий / >30 Н
12. Электрические испытания
Расчетный ток 6 A
Сечение провода 0, 5 мм²
Расчетное напряжение (III/2) 160 В
Расчетное импульсное напряжение (III/2) 2, 5 кВ
13. Воздушные пути и пути утечки
Воздушный путь и путь утечки DIN EN 60664-1 (VDE 0110-1) 2008-01
Спецификации по испытанию DIN EN 60664-1 (VDE 0110-1) 2008-01
Минимальный воздушный путь - неоднородное поле (III/3) 1, 5 мм
Минимальный воздушный путь - неоднородное поле (III/2) 1, 5 мм
Минимальный воздушный путь - неоднородное поле (II/2) 1, 5 мм
Минимальный путь утечки (III/3) 1, 6 мм
Минимальный путь утечки (III/2) 1, 5 мм
Минимальный путь утечки (II/2) 1, 6 мм
14. Испытание на нагревание
Результат Испытание проведено
Спецификации по испытанию DIN EN 60998-1 (VDE 0613-1) 1994-04
15. Испытание на вибростойкость
Спецификации по испытанию IEC 60068-2-6 1982 + AMD 2 1985
Результат Испытание проведено
Частота 10 - 150 - 10 Гц
Скорость развертки 1 октава/мин.
Амплитуда 0, 35 мм (10 - 60, 1 Гц)
Ускорение 5г (60, 1 - 150 Гц)
Продолжительность испытания на 1 ось 2, 5 ч
16. Стандарты и предписания
Подключение согласно стандарту EN-VDE
CSA
17. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
18. eCl@ss
ECl@ss 4.0 27141100
ECl@ss 4.1 27141100
ECl@ss 5.0 27141100
ECl@ss 5.1 27261100
ECl@ss 6.0 27261100
ECl@ss 7.0 27440401
ECl@ss 8.0 27440401
ECl@ss 9.0 27440401
19. ETIM
ETIM 3.0 EC001121
ETIM 4.0 EC002643
ETIM 5.0 EC002643
ETIM 6.0 EC002643
ETIM 7.0 EC002643
20. UNSPSC
UNSPSC 6.01 30211801
UNSPSC 7.0901 39121432
UNSPSC 11 39121432
UNSPSC 12.01 39121432
UNSPSC 13.2 39121432
UNSPSC 18.0 39121432
UNSPSC 19.0 39121432
UNSPSC 20.0 39121432
UNSPSC 21.0 39121432
