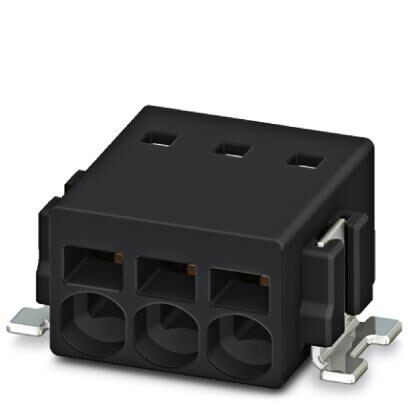

Клеммы для печатной платы PTSM 0,5/ 5-2,5-H SMD R44

Описание

Характеристики

Клеммы для печатной платы, номинальный ток6 A, расчетное напряжение (III/2)160 В, номинальное сечение0,5 мм², размер шага2,5 мм, полюсов5, тип подключенияПружинные зажимы Push-in, монтажSMD пайка, направление подключения, проводник/печатная плата0 °, цветчерный, Расположение контактовЛинейные размеры планшета

Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Данные по упаковке
8. Указания по применению
9. Окружающие условия
10. Подключение и метод кабельной разводки
11. Испытание на растяжение
12. Электрические испытания
13. Воздушные пути и пути утечки
14. Испытание на нагревание
15. Кривая нагрузочной способности / график зависимости параметров от температуры
16. Испытание на вибростойкость
17. Стойкость к старению и воздействию влаги, защита от попадания твердых тел
18. Стандарты и предписания
19. Соответствие экологическим нормам
20. eCl@ss
21. ETIM
22. UNSPSC
1. Характеристики товаров
Условное обозначение Клеммы для печатной платы
Серия изделий PTSM 0, 5/..-H-SMD
Размер шага 2, 5 мм
Полюсов 5
Тип подключения Пружинные зажимы Push-in
Тип монтажа SMD пайка
Расположение выводов Линейные размеры планшета
Количество ярусов 1
Количество точек подключения 5
Количество потенциалов 5
2. Электрические параметры
Номинальный ток 6 A
Номинальное напряжение 160 В
Расчетное напряжение 32 В
Расчетное напряжение (III/2) 160 В
Расчетное напряжение (II/2) 160 В
Расчетное импульсное напряжение (III/3) 2, 5 кВ
Расчетное импульсное напряжение (III/2) 2, 5 кВ
Расчетное импульсное напряжение (II/2) 2, 5 кВ
3. Соединительная способность
Тип подключения Пружинные зажимы Push-in
Вставной нет
Сечение жесткого провода 0, 14 мм² ... 0, 5 мм²
Сечение гибкого провода 0, 2 мм² ... 0, 5 мм² (до 0, 75 мм², при расчетном напряжении изоляции 32 В при III/2)
Сечение провода AWG / kcmil 26 ... 20
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 0, 25 мм² ... 0, 5 мм²
Длина оголяемой части 6 мм
4. Данные о материале - контакт
Указание Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт Сплав меди
Качество поверхности горячее лужение
Металлическая поверхность точки подключения (внешнее покрытие) Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны пайки (покрытие) Олово (4 - 8 мкм Sn)
5. Данные о материале - корпус
Цвет корпуса черный (9005)
Изоляционный материал LCP
Группа изоляционного материала IIIa
CTI согласно МЭК 60112 175
Класс воспламеняемости согласно UL 94 V0
6. Указание размеров изделия
Чертеж
Подпись к рисунку Схематичное изображение - более подробную информацию см. в чертеже изделия, размещенном в разделе загрузок
Длина [ l ] 9 мм
Ширина [ w ] 15, 1 мм
Высота [ h ] 5, 12 мм
Размер шага 2, 5 мм
Монтажная высота (высота без паечного штифта) 5, 12 мм
Размер a 10 мм
7. Данные по упаковке
Чертеж
Форма упаковки в картонной коробке
Количество в одной упаковке 770
Наименование, количество в одной упаковке Шт.
Ширина ленты [W] 44 мм
Диаметр катушки [A] 330 мм
Внешний размер катушки [W2] 50, 4 мм
Тип упаковки Прозрачный мешок
8. Указания по применению
Процесс Пайка оплавлением
Спецификации по испытанию в соответствии с IPC/JEDEC J-STD-020D.1 2008-03
в соответствии с МЭК 60068-2-58 2005-02
Уровень чувствительности к влажности MSL 1
Классификационная температура Tc 260 °C
Циклы пайки методом оплавления 3
9. Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Температура окружающей среды (при монтаже) -5 °C ... 100 °C
Температура окружающей среды (при эксплуатации) -40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
10. Подключение и метод кабельной разводки
Проверка подключения DIN EN 60998-2-2 (VDE 0613-2-2) 2005-03
Результат проверки Испытание проведено
Испытание на повреждение и расшатывание проводника DIN EN 60998-2-2 (VDE 0613-2-2) 2005-03
Испытание проведено
11. Испытание на растяжение
Испытание на растяжение DIN EN 60998-2-2 (VDE 0613-2-2) 2005-03
Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие 0, 14 мм² / жесткий / >7 Н
0, 14 мм² / гибкий / >7 Н
0, 2 мм² / жесткий / >10 Н
0, 5 мм² / жесткий / >30 Н
0, 75 мм² / гибкий / >35 Н
12. Электрические испытания
Расчетный ток 6 A
Сечение провода 0, 5 мм²
Расчетное напряжение (III/2) 160 В
Расчетное импульсное напряжение (III/2) 2, 5 кВ
13. Воздушные пути и пути утечки
Воздушный путь и путь утечки DIN EN 60664-1 (VDE 0110-1) 2003-11
Спецификации по испытанию DIN EN 60664-1 (VDE 0110-1) 2003-11
Минимальный воздушный путь - неоднородное поле (III/3) 1, 5 мм
Минимальный воздушный путь - неоднородное поле (III/2) 1, 5 мм
Минимальный воздушный путь - неоднородное поле (II/2) 1, 5 мм
Минимальный путь утечки (III/3) 1, 3 мм
Минимальный путь утечки (III/2) 1, 6 мм
Минимальный путь утечки (II/2) 1, 6 мм
14. Испытание на нагревание
Результат Испытание проведено
Спецификации по испытанию DIN EN 60998-2-1 (VDE 0613-2-1) 2005-03
15. Кривая нагрузочной способности / график зависимости параметров от температуры
Диаграмма
16. Испытание на вибростойкость
Спецификации по испытанию DIN EN 60068-2-6 (VDE 0468-2-6) 2008-10
Результат Испытание проведено
Частота 10 - 150 - 10 Гц
Скорость развертки 1 октава/мин.
Амплитуда 0, 35 мм (10 - 60, 1 Гц)
Ускорение 5г (60, 1 - 150 Гц)
Продолжительность испытания на 1 ось 2, 5 ч
17. Стойкость к старению и воздействию влаги, защита от попадания твердых тел
Сухое тепло 168 ч/100 °C
Нагрев при высокой влажности 48 h/30 °C/92 %
18. Стандарты и предписания
Подключение согласно стандарту EN-VDE
UL
Класс воспламеняемости согласно UL 94 V0
19. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
20. eCl@ss
ECl@ss 4.0 27141100
ECl@ss 4.1 27141100
ECl@ss 5.0 27141100
ECl@ss 5.1 27261100
ECl@ss 6.0 27261100
ECl@ss 7.0 27440401
ECl@ss 8.0 27440401
ECl@ss 9.0 27440401
21. ETIM
ETIM 3.0 EC001121
ETIM 4.0 EC002643
ETIM 5.0 EC002637
ETIM 6.0 EC002643
ETIM 7.0 EC002643
22. UNSPSC
UNSPSC 6.01 30211801
UNSPSC 7.0901 39121432
UNSPSC 11 39121432
UNSPSC 12.01 39121432
UNSPSC 13.2 39121432
UNSPSC 18.0 39121432
UNSPSC 19.0 39121432
UNSPSC 20.0 39121432
UNSPSC 21.0 39121432
