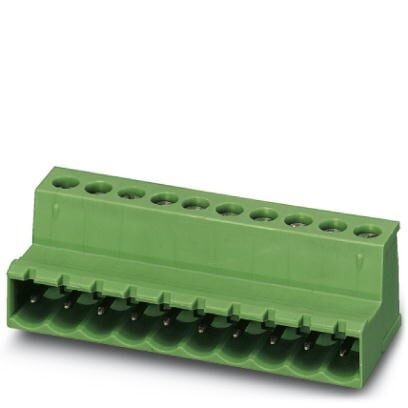

Разъемы для печатной платы, номинальный ток12 A, расчетное напряжение (III/2)320 В, номинальное сечение2,5 мм², полюсов16, размер шага5,08 мм, тип подключенияВинтовой зажим с натяжной гильзой, цветзеленый, поверхность контактаолово
Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Данные по упаковке
8. Окружающие условия
9. Подключение и метод кабельной разводки
10. Испытание на растяжение
11. Механические испытания в соответствии со стандартом
12. Воздушные пути и пути утечки
13. Кривая нагрузочной способности / график зависимости параметров от температуры
14. Механические испытания (A)
15. Испытания на долговечность (B)
16. Климатическое испытания (D)
17. Испытания на долговечность и воздействие окружающей среды (E)
18. Соответствие экологическим нормам
19. eCl@ss
20. ETIM
21. UNSPSC
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Данные по упаковке
8. Окружающие условия
9. Подключение и метод кабельной разводки
10. Испытание на растяжение
11. Механические испытания в соответствии со стандартом
12. Воздушные пути и пути утечки
13. Кривая нагрузочной способности / график зависимости параметров от температуры
14. Механические испытания (A)
15. Испытания на долговечность (B)
16. Климатическое испытания (D)
17. Испытания на долговечность и воздействие окружающей среды (E)
18. Соответствие экологическим нормам
19. eCl@ss
20. ETIM
21. UNSPSC
1. Характеристики товаров
| Условное обозначение | Разъем печатной платы |
| Штекерная система | CLASSIC COMBICON |
| Тип контактов | штыревое |
| Серия изделий | IC 2, 5/..-ST |
| Размер шага | 5, 08 мм |
| Полюсов | 16 |
| Тип подключения | Винтовой зажим с натяжной гильзой |
| Форма привода, головка винта | прямой шлиц (L) |
| Резьба винтов | M3 |
| Крепление | без |
| Количество ярусов | 1 |
| Количество точек подключения | 16 |
| Количество потенциалов | 16 |
2. Электрические параметры
| Номинальный ток | 12 A |
| Номинальное напряжение | 320 В |
| Расчетное напряжение | 250 В |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (II/2) | 630 В |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
3. Соединительная способность
| Тип подключения | Винтовой зажим с натяжной гильзой |
| Вставной | да |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение провода AWG / kcmil | 24 ... 12 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0, 25 мм² ... 2, 5 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0, 25 мм² ... 2, 5 мм² |
| 2 жестких провода одинакового сечения | 0, 2 мм² ... 1 мм² |
| 2 гибких провода одинакового сечения | 0, 2 мм² ... 1, 5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH | 0, 25 мм² ... 1 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH | 0, 5 мм² ... 1, 5 мм² |
| Длина оголяемой части | 7 мм |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
4. Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (5 - 7 мкм Sn) |
| Металлическая поверхность точки подключения (промежуточное покрытие) | Никель (2 - 3 мкм Ni) |
| Металлическая поверхность зоны контакта (покрытие) | Олово (5 - 7 мкм Sn) |
| Металлическая поверхность зоны контакта (промежуточное покрытие) | Никель (2 - 3 мкм Ni), |
5. Данные о материале - корпус
| Цвет корпуса | зеленый (6021) |
| Изоляционный материал | PA |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
6. Указание размеров изделия
| Чертеж | |
| Длина [ l ] | 19, 2 мм |
| Ширина [ w ] | 82, 78 мм |
| Высота [ h ] | 15 мм |
| Размер шага | 5, 08 мм |
| Монтажная высота (высота без паечного штифта) | 15 мм |
| Размер a | 76, 2 мм |
7. Данные по упаковке
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
8. Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.) |
9. Подключение и метод кабельной разводки
| Испытание на повреждение и расшатывание проводника | DIN EN 60999-1 (VDE 0609-1) 2000-12 |
| Испытание проведено |
10. Испытание на растяжение
| Испытание на растяжение | DIN EN 60999-1 (VDE 0609-1) 2000-12 |
| Испытание проведено | |
| Сечение провода / тип кабеля / растягивающее усилие | 0, 2 мм² / жесткий / >10 Н |
| 0, 2 мм² / гибкий / >10 Н | |
| 2, 5 мм² / жесткий / >50 Н | |
| 2, 5 мм² / гибкий / >50 Н |
11. Механические испытания в соответствии со стандартом
| Визуальный контроль | Испытание проведено DIN EN 60512-1-1 2003-01 |
| Контроль размеров | Испытание проведено DIN EN 60512-1-2 2003-01 |
| Стойкость надписей | Испытание проведено DIN EN 60068-2-70 1996-07 |
| Результат | Испытание проведено |
| Спецификации по испытанию | DIN EN 60512-13-2 2006-11 |
| Количество циклов | 25 |
| Усилие установки на 1 полюс, прибл. | 8 Н |
| Усилие съема на 1 полюс, прибл. | 7 Н |
| Поляризация и кодирование | Испытание проведено DIN EN 60512-13-5 2006-11 |
12. Воздушные пути и пути утечки
| Воздушный путь и путь утечки | DIN EN 60664-1 (VDE 0110-1) 2008-01 |
| Спецификации по испытанию | DIN EN 60664-1 (VDE 0110-1) 2008-01 |
| Минимальный воздушный путь - неоднородное поле (III/3) | 3 мм |
| Минимальный воздушный путь - неоднородное поле (III/2) | 3 мм |
| Минимальный воздушный путь - неоднородное поле (II/2) | 3 мм |
| Минимальный путь утечки (III/3) | 3, 2 мм |
| Минимальный путь утечки (III/2) | 1, 6 мм |
| Минимальный путь утечки (II/2) | 3, 2 мм |
13. Кривая нагрузочной способности / график зависимости параметров от температуры
| Диаграмма |
14. Механические испытания (A)
| Усилие установки на 1 полюс, прибл. | 8 Н |
| Усилие съема на 1 полюс, прибл. | 7 Н |
| Фиксированное расположение в процессе вставления > 20 N | Испытание проведено |
15. Испытания на долговечность (B)
| Спецификации по испытанию | DIN EN 60512-9-1 (VDE 0687-512-9-1) 2010-12 |
| Проходное сопротивление R1 | 2, 9 мΩ |
| Циклы установки | 25 |
| Проходное сопротивление R2 | 3 мΩ |
| Импульсное напряжение на уровне моря | 4, 8 кВ |
| Испытательное переменное напряжение | 2, 21 кВ |
| Сопротивлением изоляции между соседними полюсами | 2 ТОм |
16. Климатическое испытания (D)
| Спецификации по испытанию | DIN EN ISO 6988 1997-03 |
| Нагрузка при охлаждении | -40 °C/2 ч |
| Тепловая нагрузка | 100 °C/168 ч |
| Коррозионное воздействие | 0, 2 дм3 SO2 на 300 дм3/40 °C/1 цикл |
| Импульсное напряжение на уровне моря | 4, 8 кВ |
| Испытательное переменное напряжение | 2, 21 кВ |
17. Испытания на долговечность и воздействие окружающей среды (E)
| Спецификации по испытанию | DIN EN 61984 (VDE 0627) 2009-11 |
| Результат, степень защиты IP-код | Защита от прикосновений «пробным пальцем» IP20 |
18. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
19. eCl@ss
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27260700 |
| ECl@ss 7.0 | 27440309 |
| ECl@ss 8.0 | 27440309 |
| ECl@ss 9.0 | 27440309 |
20. ETIM
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002638 |
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
21. UNSPSC
| UNSPSC 6.01 | 30211810 |
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
