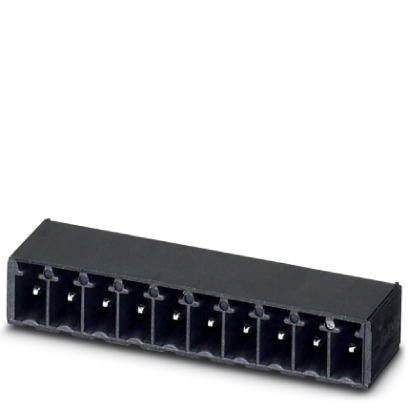

Разъем печатной платы MC 1,5/ 2-G-3,81 P14 THR

Описание

Характеристики

Корпусная часть для печатных плат, номинальный ток8 A, расчетное напряжение (III/2)160 В, номинальное сечение1,5 мм², полюсов2, размер шага3,81 мм, цветчерный, поверхность контактаолово, монтажTHR пайка, расположение выводовЛинейное расположение выводов, длина выводов [P]1,4 мм

Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Данные о материале - контакт
4. Данные о материале - корпус
5. Указание размеров изделия
6. Размеры для проектирования печатной платы
7. Данные по упаковке
8. Общие указания по изделиям
9. Указания по применению
10. Окружающие условия
11. Воздушные пути и пути утечки
12. Механические испытания (A)
13. Испытания на долговечность (B)
14. Климатическое испытания (D)
15. Испытания на долговечность и воздействие окружающей среды (E)
16. Стандарты и предписания
17. Соответствие экологическим нормам
18. eCl@ss
19. ETIM
20. UNSPSC
1. Характеристики товаров
Условное обозначение Компоненты для проходного монтажа
Штекерная система MINI COMBICON
Тип контактов штыревое
Серия изделий MC 1, 5/..-G-THR
Размер шага 3, 81 мм
Полюсов 2
Тип монтажа THR пайка
Расположение выводов Линейное расположение выводов
Крепление без
Количество ярусов 1
Количество точек подключения 2
Количество потенциалов 2
2. Электрические параметры
Номинальный ток 8 A
Номинальное напряжение 160 В
Расчетное напряжение 160 В
Расчетное напряжение (III/2) 160 В
Расчетное напряжение (II/2) 250 В
Расчетное импульсное напряжение (III/3) 2, 5 кВ
Расчетное импульсное напряжение (III/2) 2, 5 кВ
Расчетное импульсное напряжение (II/2) 2, 5 кВ
3. Данные о материале - контакт
Указание Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт Сплав меди
Качество поверхности гальваническое лужение
Металлическая поверхность зоны контакта (покрытие) Олово (3 - 5 мкм Sn)
Металлическая поверхность зоны контакта (промежуточное покрытие) Никель (1 - 3 мкм Ni),
Металлическая поверхность зоны пайки (покрытие) Олово (3 - 5 мкм Sn)
Металлическая поверхность зоны пайки (промежуточное покрытие) Никель (1, 3 - 3 мкм Ni)
4. Данные о материале - корпус
Цвет корпуса черный (9005)
Изоляционный материал LCP
Группа изоляционного материала IIIa
CTI согласно МЭК 60112 175
Класс воспламеняемости согласно UL 94 V0
5. Указание размеров изделия
Чертеж
Подпись к рисунку Схематичное изображение - более подробную информацию см. в чертеже изделия, размещенном в разделе загрузок
Длина [ l ] 9, 2 мм
Ширина [ w ] 9, 01 мм
Высота [ h ] 8, 3 мм
Размер шага 3, 81 мм
Монтажная высота (высота без паечного штифта) 6, 9 мм
Длина выводов [P] 1, 4 мм
Размеры штыря 0, 8 x 0, 8 мм
Размер a 3, 81 мм
6. Размеры для проектирования печатной платы
Диаметр отверстий 1, 4 мм
7. Данные по упаковке
Форма упаковки в картонной коробке
Количество в одной упаковке 100
Наименование, количество в одной упаковке Шт.
Тип упаковки Картон
8. Общие указания по изделиям
Указание Соединители COMBICON соответствуют DIN EN 61984 для разъемов без коммутационной способности (COC). При надлежащем использовании они не должны вставляться или извлекаться под напряжением или под нагрузкой.
9. Указания по применению
Процесс пайка оплавлением / волной припоя
Спецификации по испытанию в соответствии с IPC/JEDEC J-STD-020D.1 2008-03
в соответствии с МЭК 61760-1 2006-04
в соответствии с МЭК 60068-2-58 2005-02
Уровень чувствительности к влажности MSL 1
Классификационная температура Tc 260 °C
Циклы пайки методом оплавления 3
10. Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Температура окружающей среды (при монтаже) -5 °C ... 100 °C
Температура окружающей среды (при эксплуатации) -40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.)
11. Воздушные пути и пути утечки
Воздушный путь и путь утечки DIN EN 60664-1 (VDE 0110-1) 2008-01
Спецификации по испытанию DIN EN 60664-1 (VDE 0110-1) 2008-01
Минимальный воздушный путь - неоднородное поле (III/3) 1, 5 мм
Минимальный воздушный путь - неоднородное поле (III/2) 1, 5 мм
Минимальный воздушный путь - неоднородное поле (II/2) 1, 5 мм
Минимальный путь утечки (III/3) 2, 5 мм
Минимальный путь утечки (III/2) 1, 6 мм
Минимальный путь утечки (II/2) 3, 2 мм
12. Механические испытания (A)
Усилие установки на 1 полюс, прибл. 8 Н
Усилие съема на 1 полюс, прибл. 6 Н
Фиксированное расположение в процессе вставления > 20 N Испытание проведено
Крепление контакта требования > 20 N Испытание проведено
13. Испытания на долговечность (B)
Спецификации по испытанию DIN EN 60512-9-1 (VDE 0687-512-9-1) 2010-12
Проходное сопротивление R1 1, 4 мΩ
Циклы установки 25
Проходное сопротивление R2 1, 5 мΩ
Импульсное напряжение на уровне моря 2, 95 кВ
Испытательное переменное напряжение 1, 39 кВ
Сопротивлением изоляции между соседними полюсами >5 TΩ
14. Климатическое испытания (D)
Спецификации по испытанию DIN EN ISO 6988 1997-03
Нагрузка при охлаждении -40 °C/2 ч
Тепловая нагрузка 100 °C/168 ч
Коррозионное воздействие 0, 2 дм3 SO2 на 300 дм3/40 °C/1 цикл
Импульсное напряжение на уровне моря 2, 95 кВ
Испытательное переменное напряжение 1, 39 кВ
15. Испытания на долговечность и воздействие окружающей среды (E)
Спецификации по испытанию DIN EN 61984 (VDE 0627) 2009-11
Результат, степень защиты IP-код Защита от прикосновений «пробным пальцем» IP20
16. Стандарты и предписания
Подключение согласно стандарту EN-VDE
CUL
Класс воспламеняемости согласно UL 94 V0
17. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
18. eCl@ss
ECl@ss 4.0 27260700
ECl@ss 4.1 27260700
ECl@ss 5.0 27260700
ECl@ss 5.1 27260700
ECl@ss 6.0 27260700
ECl@ss 7.0 27440402
ECl@ss 8.0 27440402
ECl@ss 9.0 27440402
19. ETIM
ETIM 4.0 EC002637
ETIM 5.0 EC002637
ETIM 6.0 EC002637
ETIM 7.0 EC002637
20. UNSPSC
UNSPSC 6.01 30211810
UNSPSC 7.0901 39121409
UNSPSC 11 39121409
UNSPSC 12.01 39121409
UNSPSC 13.2 39121409
UNSPSC 18.0 39121409
UNSPSC 19.0 39121409
UNSPSC 20.0 39121409
UNSPSC 21.0 39121409
