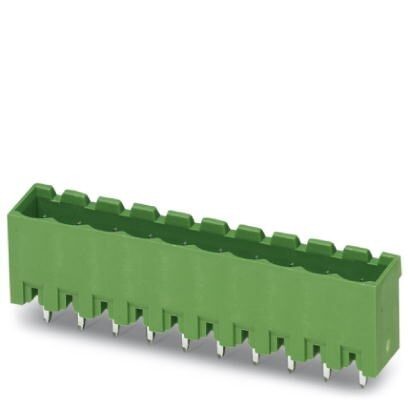

Разъем печатной платы MSTBVA 2,5/ 5-G-5,08

Описание

Характеристики

Корпусная часть для печатных плат, номинальный ток12 A, расчетное напряжение (III/2)320 В, номинальное сечение2,5 мм², полюсов5, размер шага5,08 мм, цветзеленый, поверхность контактаолово, монтажПайка волной припоя, расположение выводовЛинейное расположение выводов, длина выводов [P]3,9 мм

Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Данные о материале - контакт
4. Данные о материале - корпус
5. Указание размеров изделия
6. Размеры для проектирования печатной платы
7. Данные по упаковке
8. Окружающие условия
9. Воздушные пути и пути утечки
10. Механические испытания (A)
11. Испытания на долговечность (B)
12. Климатическое испытания (D)
13. Испытания на долговечность и воздействие окружающей среды (E)
14. Стандарты и предписания
15. Соответствие экологическим нормам
16. eCl@ss
17. ETIM
18. UNSPSC
1. Характеристики товаров
Условное обозначение Компоненты для проходного монтажа
Штекерная система CLASSIC COMBICON
Тип контактов штыревое
Серия изделий MSTBVA 2, 5/..-G
Размер шага 5, 08 мм
Полюсов 5
Тип монтажа Пайка волной припоя
Расположение выводов Линейное расположение выводов
Крепление без
Количество ярусов 1
Количество точек подключения 5
Количество потенциалов 5
2. Электрические параметры
Номинальный ток 12 A
Номинальное напряжение 320 В
Расчетное напряжение 320 В
Расчетное напряжение (III/2) 320 В
Расчетное напряжение (II/2) 630 В
Расчетное импульсное напряжение (III/3) 4 кВ
Расчетное импульсное напряжение (III/2) 4 кВ
Расчетное импульсное напряжение (II/2) 4 кВ
3. Данные о материале - контакт
Указание Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт Сплав меди
Качество поверхности гальваническое лужение
Металлическая поверхность зоны контакта (покрытие) Олово (3 - 5 мкм Sn)
Металлическая поверхность зоны контакта (промежуточное покрытие) Никель (1 - 3 мкм Ni),
Металлическая поверхность зоны пайки (покрытие) Олово (3 - 5 мкм Sn)
Металлическая поверхность зоны пайки (промежуточное покрытие) Никель (1 - 3 мкм Ni)
4. Данные о материале - корпус
Цвет корпуса зеленый (6021)
Изоляционный материал PA
Группа изоляционного материала I
CTI согласно МЭК 60112 600
Класс воспламеняемости согласно UL 94 V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 125 °C
5. Указание размеров изделия
Длина [ l ] 8, 6 мм
Ширина [ w ] 27, 4 мм
Высота [ h ] 15, 9 мм
Размер шага 5, 08 мм
Монтажная высота (высота без паечного штифта) 12 мм
Длина выводов [P] 3, 9 мм
Размеры штыря 1 x 1 мм
Размер a 20, 32 мм
6. Размеры для проектирования печатной платы
Диаметр отверстий 1, 4 мм
7. Данные по упаковке
Форма упаковки в картонной коробке
Количество в одной упаковке 250
Наименование, количество в одной упаковке Шт.
8. Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Температура окружающей среды (при монтаже) -5 °C ... 100 °C
Температура окружающей среды (при эксплуатации) -40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.)
9. Воздушные пути и пути утечки
Воздушный путь и путь утечки DIN EN 60664-1 (VDE 0110-1) 2008-01
Спецификации по испытанию DIN EN 60664-1 (VDE 0110-1) 2008-01
Минимальный воздушный путь - неоднородное поле (III/3) 3 мм
Минимальный воздушный путь - неоднородное поле (III/2) 3 мм
Минимальный воздушный путь - неоднородное поле (II/2) 3 мм
Минимальный путь утечки (III/3) 4 мм
Минимальный путь утечки (III/2) 3 мм
Минимальный путь утечки (II/2) 3, 2 мм
10. Механические испытания (A)
Усилие установки на 1 полюс, прибл. 8 Н
Усилие съема на 1 полюс, прибл. 6 Н
Фиксированное расположение в процессе вставления > 20 N Испытание проведено
Крепление контакта требования > 20 N Испытание проведено
11. Испытания на долговечность (B)
Спецификации по испытанию DIN EN 60512-9-1 (VDE 0687-512-9-1) 2010-12
Проходное сопротивление R1 2, 4 мΩ
Циклы установки 25
Проходное сопротивление R2 2, 5 мΩ
Импульсное напряжение на уровне моря 4, 8 кВ
Испытательное переменное напряжение 2, 21 кВ
Сопротивлением изоляции между соседними полюсами >0.2 TΩ
12. Климатическое испытания (D)
Спецификации по испытанию DIN EN ISO 6988 1997-03
Нагрузка при охлаждении -40 °C/2 ч
Тепловая нагрузка 100 °C/168 ч
Коррозионное воздействие 0, 2 дм3 SO2 на 300 дм3/40 °C/1 цикл
Импульсное напряжение на уровне моря 4, 8 кВ
Испытательное переменное напряжение 2, 21 кВ
13. Испытания на долговечность и воздействие окружающей среды (E)
Спецификации по испытанию DIN EN 61984 (VDE 0627) 2009-11
Результат, степень защиты IP-код Защита от прикосновений «пробным пальцем» IP20
14. Стандарты и предписания
Подключение согласно стандарту EN-VDE
CSA
Класс воспламеняемости согласно UL 94 V0
15. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
16. eCl@ss
ECl@ss 4.0 27260700
ECl@ss 4.1 27260700
ECl@ss 5.0 27260700
ECl@ss 5.1 27260700
ECl@ss 6.0 27260700
ECl@ss 7.0 27440402
ECl@ss 8.0 27440402
ECl@ss 9.0 27440402
17. ETIM
ETIM 3.0 EC001121
ETIM 4.0 EC002637
ETIM 5.0 EC002637
ETIM 6.0 EC002637
ETIM 7.0 EC002637
18. UNSPSC
UNSPSC 6.01 30211810
UNSPSC 7.0901 39121409
UNSPSC 11 39121409
UNSPSC 12.01 39121409
UNSPSC 13.2 39121409
UNSPSC 18.0 39121409
UNSPSC 19.0 39121409
UNSPSC 20.0 39121409
UNSPSC 21.0 39121409

Характеристики

Бренд

PHOENIX CONTACT

Условное обозначение	Компоненты для проходного монтажа
Штекерная система	CLASSIC COMBICON
Тип контактов	штыревое
Серия изделий	MSTBVA 2, 5/..-G
Размер шага	5, 08 мм
Полюсов	5
Тип монтажа	Пайка волной припоя
Расположение выводов	Линейное расположение выводов
Крепление	без
Количество ярусов	1
Количество точек подключения	5
Количество потенциалов	5

Номинальный ток	12 A
Номинальное напряжение	320 В
Расчетное напряжение	320 В
Расчетное напряжение (III/2)	320 В
Расчетное напряжение (II/2)	630 В
Расчетное импульсное напряжение (III/3)	4 кВ
Расчетное импульсное напряжение (III/2)	4 кВ
Расчетное импульсное напряжение (II/2)	4 кВ

Указание	Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт	Сплав меди
Качество поверхности	гальваническое лужение
Металлическая поверхность зоны контакта (покрытие)	Олово (3 - 5 мкм Sn)
Металлическая поверхность зоны контакта (промежуточное покрытие)	Никель (1 - 3 мкм Ni),
Металлическая поверхность зоны пайки (покрытие)	Олово (3 - 5 мкм Sn)
Металлическая поверхность зоны пайки (промежуточное покрытие)	Никель (1 - 3 мкм Ni)

Цвет корпуса	зеленый (6021)
Изоляционный материал	PA
Группа изоляционного материала	I
CTI согласно МЭК 60112	600
Класс воспламеняемости согласно UL 94	V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12	850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13	775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2	125 °C

Длина [ l ]	8, 6 мм
Ширина [ w ]	27, 4 мм
Высота [ h ]	15, 9 мм
Размер шага	5, 08 мм
Монтажная высота (высота без паечного штифта)	12 мм
Длина выводов [P]	3, 9 мм
Размеры штыря	1 x 1 мм
Размер a	20, 32 мм

Форма упаковки	в картонной коробке
Количество в одной упаковке	250
Наименование, количество в одной упаковке	Шт.

Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C
Температура окружающей среды (при монтаже)	-5 °C ... 100 °C
Температура окружающей среды (при эксплуатации)	-40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.)

Воздушный путь и путь утечки	DIN EN 60664-1 (VDE 0110-1) 2008-01
Спецификации по испытанию	DIN EN 60664-1 (VDE 0110-1) 2008-01
Минимальный воздушный путь - неоднородное поле (III/3)	3 мм
Минимальный воздушный путь - неоднородное поле (III/2)	3 мм
Минимальный воздушный путь - неоднородное поле (II/2)	3 мм
Минимальный путь утечки (III/3)	4 мм
Минимальный путь утечки (III/2)	3 мм
Минимальный путь утечки (II/2)	3, 2 мм

Усилие установки на 1 полюс, прибл.	8 Н
Усилие съема на 1 полюс, прибл.	6 Н
Фиксированное расположение в процессе вставления > 20 N	Испытание проведено
Крепление контакта требования > 20 N	Испытание проведено

Спецификации по испытанию	DIN EN 60512-9-1 (VDE 0687-512-9-1) 2010-12
Проходное сопротивление R1	2, 4 мΩ
Циклы установки	25
Проходное сопротивление R2	2, 5 мΩ
Импульсное напряжение на уровне моря	4, 8 кВ
Испытательное переменное напряжение	2, 21 кВ
Сопротивлением изоляции между соседними полюсами	>0.2 TΩ

Спецификации по испытанию	DIN EN ISO 6988 1997-03
Нагрузка при охлаждении	-40 °C/2 ч
Тепловая нагрузка	100 °C/168 ч
Коррозионное воздействие	0, 2 дм3 SO2 на 300 дм3/40 °C/1 цикл
Импульсное напряжение на уровне моря	4, 8 кВ
Испытательное переменное напряжение	2, 21 кВ

Спецификации по испытанию	DIN EN 61984 (VDE 0627) 2009-11
Результат, степень защиты IP-код	Защита от прикосновений «пробным пальцем» IP20

Подключение согласно стандарту	EN-VDE
	CSA
Класс воспламеняемости согласно UL 94	V0

China RoHS	Период времени для применения по назначениюне ограничен = EFUP-e
	Не содержит опасных веществ, выходящих за пределы пороговых значений

ECl@ss 4.0	27260700
ECl@ss 4.1	27260700
ECl@ss 5.0	27260700
ECl@ss 5.1	27260700
ECl@ss 6.0	27260700
ECl@ss 7.0	27440402
ECl@ss 8.0	27440402
ECl@ss 9.0	27440402

ETIM 3.0	EC001121
ETIM 4.0	EC002637
ETIM 5.0	EC002637
ETIM 6.0	EC002637
ETIM 7.0	EC002637

UNSPSC 6.01	30211810
UNSPSC 7.0901	39121409
UNSPSC 11	39121409
UNSPSC 12.01	39121409
UNSPSC 13.2	39121409
UNSPSC 18.0	39121409
UNSPSC 19.0	39121409
UNSPSC 20.0	39121409
UNSPSC 21.0	39121409
