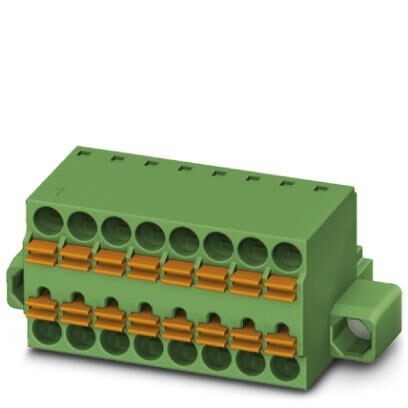

Разъем печатной платы TFMC 1,5/ 6-STF-3,5

Описание

Характеристики

Разъемы для печатной платы, номинальный ток8 A, расчетное напряжение (III/2)160 В, номинальное сечение1,5 мм², полюсов6, размер шага3,5 мм, тип подключенияПружинные зажимы Push-in, цветзеленый, поверхность контактаолово

Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные о кабельных наконечниках
5. Данные по фланцу
6. Данные о материале - контакт
7. Данные о материале - корпус
8. Указание материала - Элемент управления
9. Указание размеров изделия
10. Данные по упаковке
11. Окружающие условия
12. Подключение и метод кабельной разводки
13. Испытание на растяжение
14. Механические испытания в соответствии со стандартом
15. Воздушные пути и пути утечки
16. Электрические испытания - Функции
17. Температурные циклы
18. Кривая нагрузочной способности / график зависимости параметров от температуры
19. Механические испытания (A)
20. Испытания на долговечность (B)
21. Климатическое испытания (D)
22. Испытания на долговечность и воздействие окружающей среды (E)
23. Соответствие экологическим нормам
24. eCl@ss
25. ETIM
26. UNSPSC
1. Характеристики товаров
Условное обозначение Разъем печатной платы
Штекерная система MINI COMBICON
Тип контактов Гнездовая часть
Серия изделий TFMC 1, 5/..-STF
Размер шага 3, 5 мм
Полюсов 6
Тип подключения Пружинные зажимы Push-in
Крепление Фланец, закрепляемый винтами
Количество ярусов 1
Количество точек подключения 12
Количество потенциалов 6
2. Электрические параметры
Номинальный ток 8 A
Номинальное напряжение 160 В
Расчетное напряжение 160 В
Расчетное напряжение (III/2) 160 В
Расчетное напряжение (II/2) 320 В
Расчетное импульсное напряжение (III/3) 2, 5 кВ
Расчетное импульсное напряжение (III/2) 2, 5 кВ
Расчетное импульсное напряжение (II/2) 2, 5 кВ
3. Соединительная способность
Тип подключения Пружинные зажимы Push-in
Вставной да
Сечение жесткого провода 0, 2 мм² ... 1, 5 мм²
Сечение гибкого провода 0, 2 мм² ... 1, 5 мм²
Сечение провода AWG / kcmil 24 ... 16
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 0, 25 мм² ... 1, 5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 0, 25 мм² ... 0, 75 мм²
Длина оголяемой части 10 мм
4. Данные о кабельных наконечниках
Рекомендуемые обжимные клещи 1212034 CRIMPFOX 6
Кабельные наконечники без изоляционных втулок, согласно DIN 46228‑1 Сечение 0, 25 мм²Длина7 мм
Сечение 0, 34 мм²Длина7 мм
Сечение 0, 5 мм²Длина8 мм ... 10 мм
Сечение 0, 75 мм²Длина8 мм ... 10 мм
Сечение 1 мм²Длина8 мм ... 10 мм
Сечение 1, 5 мм²Длина10 мм
Рекомендуемые обжимные клещи 1212034 CRIMPFOX 6
Кабельные наконечники с изоляционными втулками, согласно DIN 46228‑4 Сечение 0, 14 мм²Длина8 мм
Сечение 0, 25 мм²Длина8 мм ... 10 мм
Сечение 0, 34 мм²Длина8 мм ... 10 мм
Сечение 0, 5 мм²Длина8 мм ... 10 мм
Сечение 0, 75 мм²Длина10 мм
5. Данные по фланцу
Тип фиксатора Винтовой зажим
Крепежный фланец Фланец, закрепляемый винтами
Момент затяжки 0, 3 Нм
6. Данные о материале - контакт
Указание Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт Сплав меди
Качество поверхности горячее лужение
Металлическая поверхность точки подключения (внешнее покрытие) Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны контакта (покрытие) Олово (4 - 8 мкм Sn)
7. Данные о материале - корпус
Цвет корпуса зеленый (6021)
Изоляционный материал PA
Группа изоляционного материала I
CTI согласно МЭК 60112 600
Класс воспламеняемости согласно UL 94 V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 125 °C
8. Указание материала - Элемент управления
Изоляционный материал PBT
CTI согласно МЭК 60112 600
Класс воспламеняемости согласно UL 94 V0
9. Указание размеров изделия
Чертеж
Длина [ l ] 22, 9 мм
Ширина [ w ] 31, 02 мм
Высота [ h ] 15, 7 мм
Размер шага 3, 5 мм
Монтажная высота (высота без паечного штифта) 15, 7 мм
Размер a 17, 5 мм
10. Данные по упаковке
Форма упаковки в картонной коробке
Количество в одной упаковке 50
Наименование, количество в одной упаковке Шт.
11. Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Температура окружающей среды (при монтаже) -5 °C ... 100 °C
Температура окружающей среды (при эксплуатации) -40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.)
12. Подключение и метод кабельной разводки
Проверка подсоединения проводника Заизолированный конец самого большого проводника вводится в отверстие клеммы полностью и без приложения большого усилия.
Результат проверки Испытание проведено
Испытание - Множественное под- и отключение DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
Испытание на повреждение и расшатывание проводника DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
13. Испытание на растяжение
Испытание на растяжение DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие 0, 2 мм² / жесткий / >10 Н
0, 2 мм² / гибкий / >10 Н
1, 5 мм² / жесткий / >40 Н
1, 5 мм² / гибкий / >40 Н
14. Механические испытания в соответствии со стандартом
Визуальный контроль Испытание проведено DIN EN 60512-1-1 2003-01
Контроль размеров Испытание проведено DIN EN 60512-1-2 2003-01
Стойкость надписей Испытание проведено DIN EN 60068-2-70 1996-07
Результат Испытание проведено
Спецификации по испытанию DIN EN 60512-13-2 2006-11
Количество циклов 25
Усилие установки на 1 полюс, прибл. 8 Н
Усилие съема на 1 полюс, прибл. 6 Н
Поляризация и кодирование Испытание проведено DIN EN 60512-13-5 2006-11
Результат Испытание проведено
Спецификации по испытанию DIN EN 60512-15-1 2009-03
Сила на полюс 27 Н
15. Воздушные пути и пути утечки
Воздушный путь и путь утечки DIN EN 60664-1 (VDE 0110-1) 2008-01
Спецификации по испытанию DIN EN 60664-1 (VDE 0110-1) 2008-01
Минимальный воздушный путь - неоднородное поле (III/3) 1, 5 мм
Минимальный воздушный путь - неоднородное поле (III/2) 1, 5 мм
Минимальный воздушный путь - неоднородное поле (II/2) 1, 5 мм
Минимальный путь утечки (III/3) 2 мм
Минимальный путь утечки (III/2) 0, 8 мм
Минимальный путь утечки (II/2) 1, 6 мм
16. Электрические испытания - Функции
Спецификации по испытанию DIN EN 60999-1 (VDE 0609-1) 2000-12
17. Температурные циклы
Спецификации по испытанию DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытательный ток (минимальное сечение) 4 A DC
Испытательный ток (максимальное сечение) 8 A DC
Температурные циклы 192
18. Кривая нагрузочной способности / график зависимости параметров от температуры
Диаграмма
19. Механические испытания (A)
Усилие установки на 1 полюс, прибл. 8 Н
Усилие съема на 1 полюс, прибл. 6 Н
Фиксированное расположение в процессе вставления > 20 N Испытание проведено
Крепление контакта требования > 20 N Испытание проведено
20. Испытания на долговечность (B)
Спецификации по испытанию DIN EN 60512-9-1 (VDE 0687-512-9-1) 2010-12
Проходное сопротивление R1 3, 3 мΩ
Циклы установки 25
Проходное сопротивление R2 3, 4 мΩ
Импульсное напряжение на уровне моря 2, 95 кВ
Испытательное переменное напряжение 1, 39 кВ
Сопротивлением изоляции между соседними полюсами 31 ТОм
21. Климатическое испытания (D)
Спецификации по испытанию DIN EN ISO 6988 1997-03
Нагрузка при охлаждении -40 °C/2 ч
Тепловая нагрузка 100 °C/168 ч
Коррозионное воздействие 0, 2 дм3 SO2 на 300 дм3/40 °C/1 цикл
Импульсное напряжение на уровне моря 2, 95 кВ
Испытательное переменное напряжение 1, 39 кВ
22. Испытания на долговечность и воздействие окружающей среды (E)
Спецификации по испытанию DIN EN 61984 (VDE 0627) 2009-11
Результат, степень защиты IP-код Защита от прикосновений «пробным пальцем» IP20
23. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
24. eCl@ss
ECl@ss 4.0 27260700
ECl@ss 4.1 27260700
ECl@ss 5.0 27260700
ECl@ss 5.1 27260700
ECl@ss 6.0 27260700
ECl@ss 7.0 27440309
ECl@ss 8.0 27440309
ECl@ss 9.0 27440309
25. ETIM
ETIM 3.0 EC001121
ETIM 4.0 EC002638
ETIM 5.0 EC002638
ETIM 6.0 EC002638
ETIM 7.0 EC002638
26. UNSPSC
UNSPSC 6.01 30211810
UNSPSC 7.0901 39121409
UNSPSC 11 39121409
UNSPSC 12.01 39121409
UNSPSC 13.2 39121409
UNSPSC 18.0 39121409
UNSPSC 19.0 39121409
UNSPSC 20.0 39121409
UNSPSC 21.0 39121409
