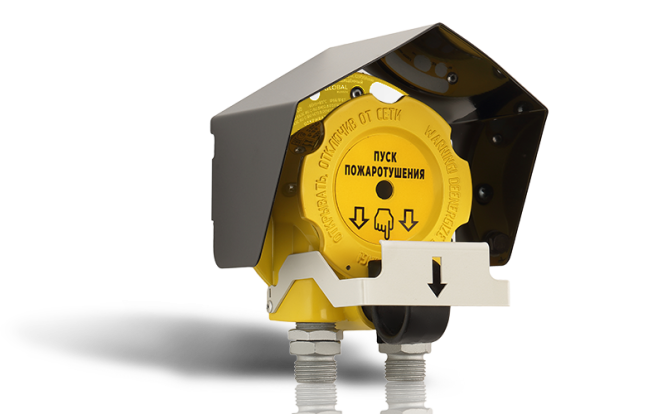

ИП535-07еа-R2-ПУСК

Извещатель выполняет следующие функции

• передачу сигнала «Сработка УДП» в ГК при выдёргивании приводного элемента
• индикацию режима работы извещателя
• тестирование работоспособности с помощью оптического тестера ОТ-1.

Извещатели «ИП535-07еа-R2-"ПУСК"» выпускается в варианте – класса В.

Включение извещателей класса В в режим передачи тревожного извещения проводится двумя действиями – Смещение защитного элемента и выдёргивание защитного элемента.

Извещатели могут быть применены во взрывоопасных зонах и помещениях классов 1, 2, 21, 22, в том числе нормативных документов, регламентирующих применение электрооборудования в подземных выработках угольных шахт, рудников и их наземных строениях, опасных по рудничному газу и угольной пыли. Вид взрывозащиты «взрывонепроницаемая оболочка», маркировка взрывозащиты по ГОСТ 31610.0-2019 (IEC 60079-02017)

Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.

В системе каждый извещатель занимает один адрес.
Вводное устройство УДП выполнено для монтажа кабелем круглого сечения наружным диаметром 6-12 мм (по резиновому уплотнению – поясной изоляции).

УДП комплектуются вводными устройствами или заглушками по заявке потребителей. Количество кабельных вводов – 2 шт. Присоединительная резьба для установки кабельных вводов метрическая М20х1,5 мм.

По согласованию с заказчиком комплектация УДП может производиться различными кабельными вводами АО “Эридан”.
