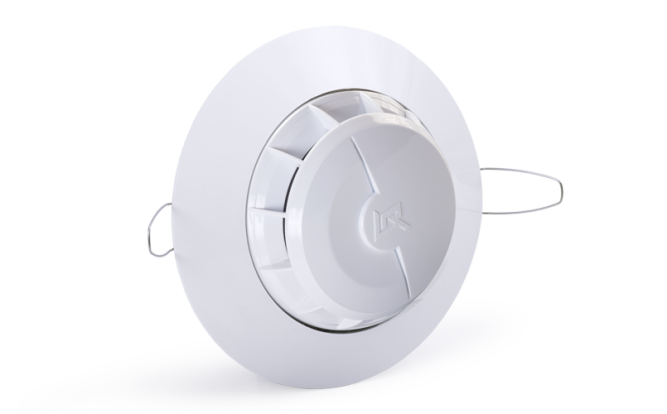

Назначение – для монтажа на подвесной потолок.
Свойства – содержит 4 винтовых контакта для монтажа двухпроводных кабелей.
Извещатель представляет собой оптико-электронное устройство. Обработка информации производится встроенным микроконтроллером. Извещатель состоит из розетки и датчика, представляющего собой пластмассовый корпус, внутри которого размещена оптико-электронная система и плата с радиоэлементами, обеспечивающая обработку сигналов на базе микроконтроллера. Разъемное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя.
Извещатели пожарные дымовые работают в составе системы противопожарной защиты GLOBAL под управлением ГК «Глобал» и контроллера адресных устройств КАУ.
Конструкция и принцип работы
Извещатель предназначен для обнаружения возгораний, сопровождающихся появлением дыма малой концентрации внутри контролируемого пространства в закрытых помещениях различных зданий, сооружений, и передачи сигнала о срабатывании, а также о своем техническом состоянии в приемно-контрольный прибор.
Функции
- измерение концентрации дыма
- обработка по специальным алгоритмам результатов измерений и передача результата измерения в прибор
- формирование и передача в прибор сигнала «Неисправность»
- индикация режима работы извещателя
- измерение запыленности дымовой камеры и передача результата измерения в прибор
- автоматическая компенсация запыленности дымовой камеры
- тестирование с помощью оптического тестера ОТ-1.
Особенности
- Извещатель пожарный дымовой ИП 212-149 предназначен для передачи сигнала о срабатывании, а также о своем техническом состоянии в приемно-контрольный прибор.
- Питание и информационный обмен извещателя осуществляются по двухпроводной адресной линии связи.
- Извещатель обладает способом определения возгораний по концентрации дыма.
| Параметр | Значение |
|---|---|
| Ток потребления извещателя из АЛС, мА, не более | 0.25 |
| Чувствительность, дБ/м | от 0,05 до 0,2 |
| Количество занимаемых адресов в системе | 1 |
| Тип установки | На подвесной потолок |
| Степень защиты оболочки | IP40 |
| Масса извещателя без базового основания, г, не более | 100 |
| Масса извещателя с базовым основанием, г, не более | 120 |
| Диаметр извещателя без базового основания, мм, не более | 94 |
| Высота извещателя без базового основания, мм, не более | 43 |
| Диаметр извещателя с базовым основанием, мм, не более | 142 |
| Высота извещателя с базовым основанием, мм, не более | 76 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | От -10 до +70 |
