ЕхУДП-1-R3 выполняет следующие функции
- передачу сигнала «Сработка УДП» в приемно-контрольный прибор при нажатии кнопки
- индикацию режима работы УДП
- тестирование работоспособности с помощью магнита.
Устройство дистанционного пуска «ЕхУДП-1-R3» выпускается класса В. Ручное включение ЕхУДП-1-R3 в режим передачи тревожного извещения проводится двумя действиями – разбитием стекла с энергией более 0,29 Дж и далее нажатием кнопки.
Устройства дистанционного пуска могут быть применены во взрывоопасных зонах и помещениях 1 и 2 классов. Вид взрывозащиты «взрывонепроницаемая оболочка», маркировка взрывозащиты по ГОСТ 31610.0‑2014 – 1Ех db IIС Т6 Gb.

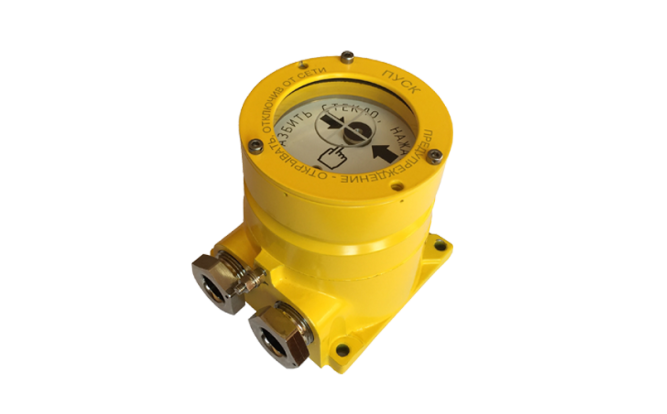

Цвет корпуса УДП – желтый или оранжевый. По заказу цвет может быть любой, кроме красного. Цвет светодиода, индицирующего состояние УДП – зелёный. На передней панели располагается надпись «ПУСК» или другая надпись по заявке потребителя.
Питание и информационный обмен УДП осуществляются по двухпроводной АЛС.
В системе каждое устройство дистанционного пуска занимает один адрес.
Каждый герметизированный взрывонепроницаемый кабельный ввод позволяет ввести в корпус кабель с наружным диаметром от 8 до 12 мм.
| Параметр | Значение |
|---|---|
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 0.2 |
| Маркировка взрывозащиты | 1Ex db IIC T6 Gb |
| Степень защиты оболочки | IP67 |
| Масса, кг, не более | 3 |
| Ширина, мм, не более | 115 |
| Высота, мм, не более | 160 |
| Глубина, мм, не более | 123 |
| Гарантийный срок эксплуатации, мес, не более | 36 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -60 до +70°С |
