Извещатель выполняет следующие функции
- измерение концентрации дыма
- обработка по специальным алгоритмам результатов измерений и передача сигнала «Пожар» в приемно-контрольный прибор
- формирование и передача в прибор сигнала «Неисправность»
- индикация режима работы извещателя
- измерение запыленности области контроля оптической среды и передача результата измерения в прибор
- автоматическая компенсация запыленности области контроля оптической среды
- тестирование с помощью кнопки или оптического тестера ОТ-1.

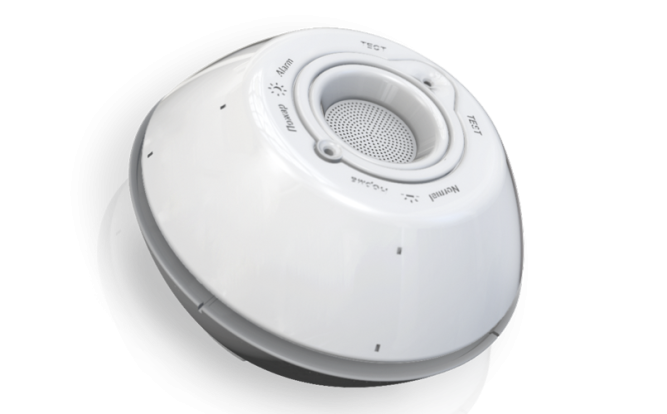

Извещатель состоит из розетки и датчика, выполненного в пластмассовом корпусе, внутри которого размещена плата с электронными компонентами, обеспечивающая обработку сигналов на базе микроконтроллера. Извещатель не требует регулярного обслуживания за счет отсутствия классической дымовой камеры. Конструкция извещателя не предусматривает его разборки. Магнитное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя.
Принцип работы извещателя основан на анализе отраженного и прямого луча от излучателя зафиксированного фото-приемником. В зависимости от вещества, находящейся в газо-воздушной смеси внутри дымовой камеры извещатель способен идентифицировать его тип. Особенности конструкции оптических каналов и специальный алгоритм вычисления процессора позволяют обеспечивать срабатывание извещателя также на черный дым и не реагировать на водяной туман.
| Параметр | Значение |
|---|---|
| Питание | от АЛС |
| Ток потребления извещателя из АЛС, мА, не более | 0.3 |
| Чувствительность, дБ/м | от 0,05 до 0,2 |
| Тип установки | На основной потолок |
| Степень жесткости к электромагнитным помехам | 3 |
| Степень защиты оболочки | IP42 |
| Масса извещателя с базовым основанием, г, не более | 130 |
| Диаметр извещателя с базовым основанием, мм, не более | 110 |
| Высота извещателя с базовым основанием, мм, не более | 70 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
