Шкаф управления пожарный ШУН/В-R2 является адресным устройством и работает в составе СПЗ GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).
ШУН/В выпускается в исполнениях, расчитанных на управление
- трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт
- однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.
Функции
- контроль наличия электропитания на вводе электропитания, исправности основных электрических цепей ШУН/В, цепей входных сигналов от датчиков на обрыв и короткое замыкание, цепи питания электродвигателя на обрыв
- световой индикации на панели управления состояний ШУН/В, режимов работы, состояний датчиков уровня воды и датчиков давления, состояний линий связи датчиков с прибором
- звуковой сигнализации о неисправностях и квитирования команд с клавиатуры панели управления ШУН/В
- проверки работоспособности (тестирования) световых индикаторов, встроенного звукового излучателя и клавиатуры панели управления
- выбора режима управления работой электродвигателя кнопками панели ШУН/В Автоматический, Ручной, ОТКЛ
- отключения звука встроенного звукового излучателя кнопкой панели ШУН/В
- управления электродвигателем в автоматическом режиме по сигналам с датчиков
- блокирования автоматического пуска электродвигателя насоса при отсутствии воды
- формирования и передачи по АЛС сигналов информации для ППКПУ о состоянии органов управления и контроля ШУН/В
- включения, выключения электродвигателя в соответствии с командами управления ППКПУ
- ручного управления работой электродвигателя кнопками панели ШУН/В ПУСК, СТОП
- дистанционного управления работой электродвигателя пожарного насоса или вентилятора УДП с кнопками ПУСК, СТОП.
Исполнения ШУН/В

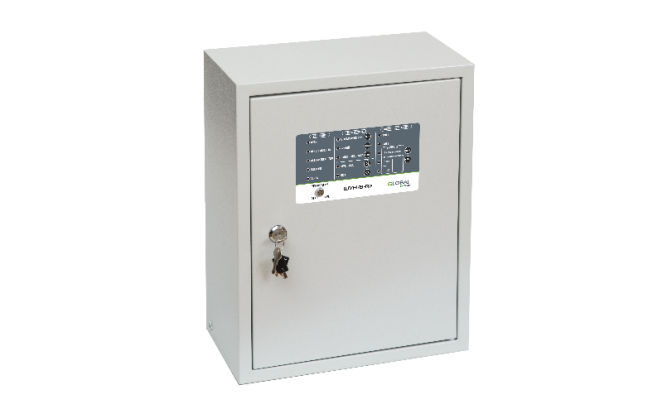

Прибор конструктивно выполнен в прямоугольном металлическом корпусе. В основании корпуса расположены вводы с уплотнителями для подключения кабелей питания и линий связи ШУН/В. На левой боковой поверхности корпуса расположен винт для подключения клеммы защитного заземления.
Подключение ШУН/В
Подключение сигнальных линий связи производится кабелем с сечением жилы не менее 0,35 мм2 и не более 4 мм2 исходя из токов нагрузки. Для обеспечения контроля целостности сигнальных цепей необходимо включить в схему нагрузочные резисторы, мощностью не менее 0,125 Вт. Резисторы должны подключаться в непосредственной близости от датчиков.
| Параметр | Значение |
|---|---|
| Напряжение питания, В | см. таблицу исполнений |
| Количество занимаемых адресов в системе | 1 |
| Масса, не более | см. таблицу исполнений |
| Мощность подключаемого электродвигателя, кВт | см. таблицу исполнений |
| Собственная потребляемая мощность от сети, ВА, не более | 30 |
| Степень защиты оболочки | IР31 (IР54 по требованию заказчика) |
| Тип системы заземления | TN-C/ТN-S |
| Размеры | см. таблицу исполнений |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -20 до +55 |
