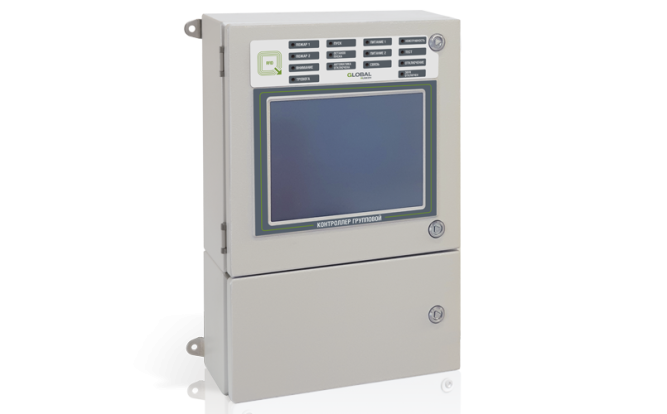

Групповой контроллер имеет в своём составе
- Вход/выход для подключения интерфейса PFM
- Основной и резервный ввод питания 220 В
- Дополнительный 3-й ввод питания от источника постоянного тока напряжением 24 В
- 10 дюймовый сенсорный экран металлический корпус
- 5 реле «сухой контакт»
- 4 радиальных или 2 кольцевых адресных линии связи.
Основные функции Группового контроллера
- прием информации от КАУ, подключенных в интерфейс PFM
- прием сигналов от адресных пожарных устройств по двухпроводным АЛС
- обработка поступающей информации со всей системы и принятие решений
- световая и символьная индикация состояний системы и принимаемых сигналов
- звуковая сигнализация аварийных состояний системы пожарной сигнализации
- включение цепей управления системами автоматического пожаротушения, дымоудаления, оповещения, инженерным оборудованием или выносных приборов сигнализации при возникновении пожара на охраняемом объекте
- контроль исправности всех линий связи.
Общие характеристики Группового контроллера
- сбор информации о состоянии объекта, а так же передача управляющих сигналов исполнительным устройствам осуществляется посредством контроллеров адресных устройств (КАУ)
- прибор осуществляет взаимодействие с КАУ посредством двухпроводного интерфейса PFM согласно протоколу собственной разработки
- прибор взаимодействует с адресными устройствами посредством встроенных двухпроводных адресных линий связи (АЛС) по протоколу RS-R2
- прибор имеет интерфейс Ethernet для связи с автоматизированным рабочим местом верхнего уровня
- органы управления прибором выполнены в виде сенсорного ЖК монитора 10”, с помощью которого также осуществляется считывание информации в виде символьных индикаторов, просмотр баз данных и журнала событий
- ГК имеет встроенный зуммер, оповещающий о режимах работы прибора.
На лицевой панели ГК расположены следующие светодиодные индикаторы
- Внимание – Какие-либо зоны в состоянии «Внимание»
- Пожар 1 – Какие-либо зоны в состоянии «Пожар 1»
- Пожар 2 – Какие-либо зоны в состоянии «Пожар 2»
- Неисправность – Какие-либо КАУ и адресные устройства в состоянии «Неисправность» либо связь с ними потеряна
- Питание 1 – Наличие питания по основному вводу
- Питание 2 – Наличие питания по резервному вводу
- Автоматика отключена – Какие-либо устройства или контролируемые направления и зоны в состоянии «Автоматика отключена»
- Пуск – Какие-либо контролируемые направления в состоянии «Пуск»
- Останов пуска – В каких-либо контролируемых направлениях приостановлен запуск пожаротушения
- Отключение – Какие-либо адресные устройства программно отключены от системы
- Звук отключен – Встроенный звуковой излучатель прибора программно отключен
- Тест – Запущен режим проверки работоспособности средств отображения информации прибора
- Связь – Наличие связи по внешнему интерфейсу Ethernet.
Групповой контроллер ГК переходит в режим «Пожар» при обнаружении адресными пожарными извещателями превышения порога количественной величины контролируемых ими признаков пожара в зоне (защищаемом помещении, направлении) или скорости нарастания контролируемой величины.
Прибор обеспечивает автоматический контроль целостности интерфейса связи PFM, в дежурном режиме выполняет циклический опрос устройств на интерфейсе PFM, и принимает команды верхнего уровня. При этом в реальном времени обеспечивается сбор данных о состоянии адресных пожарных извещателей и непосредственное управление исполнительными устройствами (линия связи интерфейса PFM может быть соединена только в кольцо, радиальное включение также работоспособно, но прибор такое соединение идентифицирует как неисправность обусловленную обрывом линии связи PFM). ГК способен осуществлять функции самодиагностики по команде оператора.
Встроенный в ГК источник питания обеспечивает преобразование первичного напряжения питания по обоим вводам во вторичное напряжение постоянного тока, которое служит для питания ЦПУ, светодиодных индикаторов, канала интерфейса PFM, порта Ethernet и сенсорного ЖК монитора. ЦПУ в ГК обеспечивает вычисления и предварительную обработку данных о состоянии зон, направлений охраняемого объекта, поступающих от КАУ, проведение операций самоконтроля, подготовку команд для исполнительных устройств, а также сигналов индикации ГК и сенсорного ЖК монитора.
Прибор позволяет создать несколько основных типов пользователей оператор, администратор, инсталлятор и другие, которым, по усмотрению пользователя могут быть предоставлены разные права доступа.
| Параметр | Значение |
|---|---|
| Длина интерфейса PFM между сегментами (ГК и КАУ, КАУ и КАУ), м, не более | 1000 |
| Напряжение питания, В | от 195 до 253 |
| Выходные характеристики встроенных реле "сухой контакт"– Максимальное коммутируемое переменное напряжение | 240 |
| Выходные характеристики встроенных реле "сухой контакт"– Максимальные коммутируемые переменный и постоянный токи | 1 |
| Выходные характеристики встроенных реле "сухой контакт"– Максимальное коммутируемое постоянное напряжение | 30 |
| Интерфейсы для обмена информацией | Ethernet PFM |
| Длина АЛС, м, не более | 100000 |
| Максимальное количество адресных устройств, подключаемых к одной АЛС | 250 |
| Потребляемая мощность, не более, Вт | 55 |
| Количество входов интерфейса PFM | 1 |
| Количество выходов интерфейса PFM | 1 |
| Количество АЛС, радиальных/кольцевых | 4/2 |
| Максимальное количество КАУ | 120 |
| Степень защиты оболочки | IР55 |
| Длина интерфейса PFM, км, не более | 120 |
| Масса, кг, не более | 14 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +50 |
