Трехпроводной концевой модуль обнаружения (EOL) для 8 концевых модулей для замены 5-проводных концевых модулей.
Монитор EOL должен быть подключен к 8 линиям динамиков и обеспечивать выход отказа на линию динамиков и общий выходной сигнал отказа на линию динамиков через транзистор с открытым коллектором. Зеленый светодиод на линии динамика должен гореть, когда линия динамика работает правильно. Трехпроводной монитор EOL должен работать при постоянном напряжении от 19 до 33 вольт и потреблять ток не более 100 мА. Он должен быть на печатной плате с зажимами для монтажа на DIN-рейку.
Разъем для подключения колонок, напряжения питания и выхода общей неисправности должен иметь винтовую клемму. Разъем для вывода неисправности одиночной линии громкоговорителя должен быть экранированным разъемом RJ45.

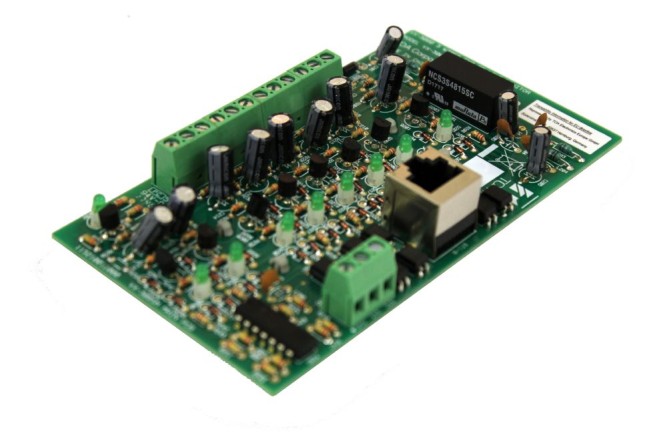

Монитор видеонаблюдения VX-300SM-EB может быть легко установлен в шкафную стойку на стандартных DIN-рейках. Он управляет максимум 8 модулями EOL, каждый из которых подключен к одной линии динамиков. Монитор информирует о коротком замыкании или обрыве одной линии громкоговорителя с помощью отдельных управляющих выходов, а также об общей неисправности линии громкоговорителя с помощью отдельного управляющего выхода. Зеленые светодиоды на модуле, соответствующие линиям громкоговорителей, указывают на правильность работы каждого из них. 3-проводная система EOL сертифицирована вместе с системой VX-3000.
Спецификация продукта
Монитор EOL должен быть подключен к 8 линиям динамиков и обеспечивать выход отказа на линию динамиков и общий выходной сигнал отказа на линию динамиков через транзистор с открытым коллектором. Зеленый светодиод на линии динамика должен гореть, когда линия динамика работает правильно. Трехпроводной монитор EOL должен работать при постоянном напряжении от 19 до 33 вольт и потреблять ток не более 100 мА. Он должен быть на печатной плате с зажимами для монтажа на DIN-рейку.
Разъем для подключения колонок, напряжения питания и выхода общей неисправности должен иметь винтовую клемму. Разъем для вывода неисправности одиночной линии громкоговорителя должен быть экранированным разъемом RJ45.
Монитор видеонаблюдения VX-300SM-EB может быть легко установлен в шкафную стойку на стандартных DIN-рейках. Он управляет максимум 8 модулями EOL, каждый из которых подключен к одной линии динамиков. Монитор информирует о коротком замыкании или обрыве одной линии громкоговорителя с помощью отдельных управляющих выходов, а также об общей неисправности линии громкоговорителя с помощью отдельного управляющего выхода. Зеленые светодиоды на модуле, соответствующие линиям громкоговорителей, указывают на правильность работы каждого из них. 3-проводная система EOL сертифицирована вместе с системой VX-3000.
Спецификация продукта
| VX-300SM-EB | |
|---|---|
| Источник питания | 19 - 33 V DC |
| Потребляемый ток | 100 mA 100 mA |
| Контрольный выход | неисправность линии (отдельный канал) x8, неисправность общей линии x1 |
| Вход/выход | 8 входов датчика линии громкоговорителя |
| Индикатор | 8 светодиодов неисправности линии, 1 светодиод питания |
| Соединение | 12-контактная винтовая клемма x1, 3-контактная винтовая клемма x1, разъем RJ45 x1 |
| Потребляемый ток | 100 mA 100 mA |
| Рабочая температура | от -5°C до +45°C |
| Рабочая влажность | 90% или менее |
| Размеры | 133 x 20 x 72 mm (Вт x H x D) |
| Аксессуар (входит в комплект) | Ножки DIN-рейки x2 |
